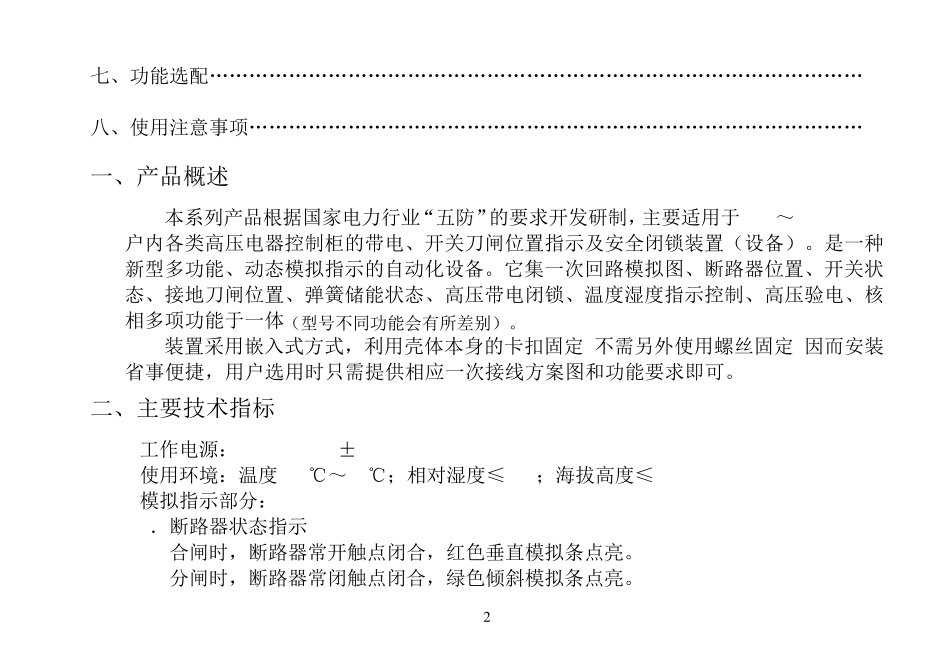

1 W 1600 系列 开关状态综合指示仪XLD—W1601 目 录 一、产品概述………………………………………………………………………………………2 二、主要技术指标…………………………………………………………………………………2 三、开关状态智能操控器面板显示及功能说明…………………………………………………4 四、开关状态智能显示控制器产品外型尺寸、安装开孔尺寸…………………………………7 开关状态智能显示控制器安装方式和接线图………………………………………………7 五、使用方法………………………………………………………………………………………9 六、传感器接线……………………………………………………………………………………9 2 七、功能选配………………………………………………………………………………………9 八、使用注意事项…………………………………………………………………………………10 一、产品概述: 本系列产品根据国家电力行业“五防”的要求开发研制，主要适用于 2KV～35KV/50Hz户内各类高压电器控制柜的带电、开关刀闸位置指示及安全闭锁装置（设备）。是一种新型多功能、动态模拟指示的自动化设备。它集一次回路模拟图、断路器位置、开关状态、接地刀闸位置、弹簧储能状态、高压带电闭锁、温度湿度指示控制、高压验电、核相多项功能于一体（型号不同功能会有所差别）。 装置采用嵌入式方式，利用壳体本身的卡扣固定,不需另外使用螺丝固定,因而安装省事便捷，用户选用时只需提供相应一次接线方案图和功能要求即可。 二、主要技术指标: 1.工作电源：AC/DC 220V±10% 50Hz 2.使用环境：温度-20℃～70℃；相对湿度≤75%；海拔高度≤3000m 3.模拟指示部分： A．断路器状态指示: 合闸时，断路器常开触点闭合，红色垂直模拟条点亮。 分闸时，断路器常闭触点闭合，绿色倾斜模拟条点亮。 3 断路器位置指示: 工作位置触点闭合时，红色垂直模拟条点亮，显示断路器位于工作位置。 实验位置触点闭合时，绿色水平模拟条点亮，显示断路器位于实验位置。 B．弹簧储能指示: 触点闭合，红色指示灯点亮，表示已储能。 触点断开，绿色指示灯点亮，表示未储能。 C．接地闸刀位置指示： 触点闭合，红色垂直模拟条点亮，表示接地合闸。 触点断开，绿色倾斜模拟条点亮，表示接地断开。 注：a：失电状态下所有的发光指示均不亮。 b：以上接点信号均来自断路器的辅助接点。 4、高压带...
