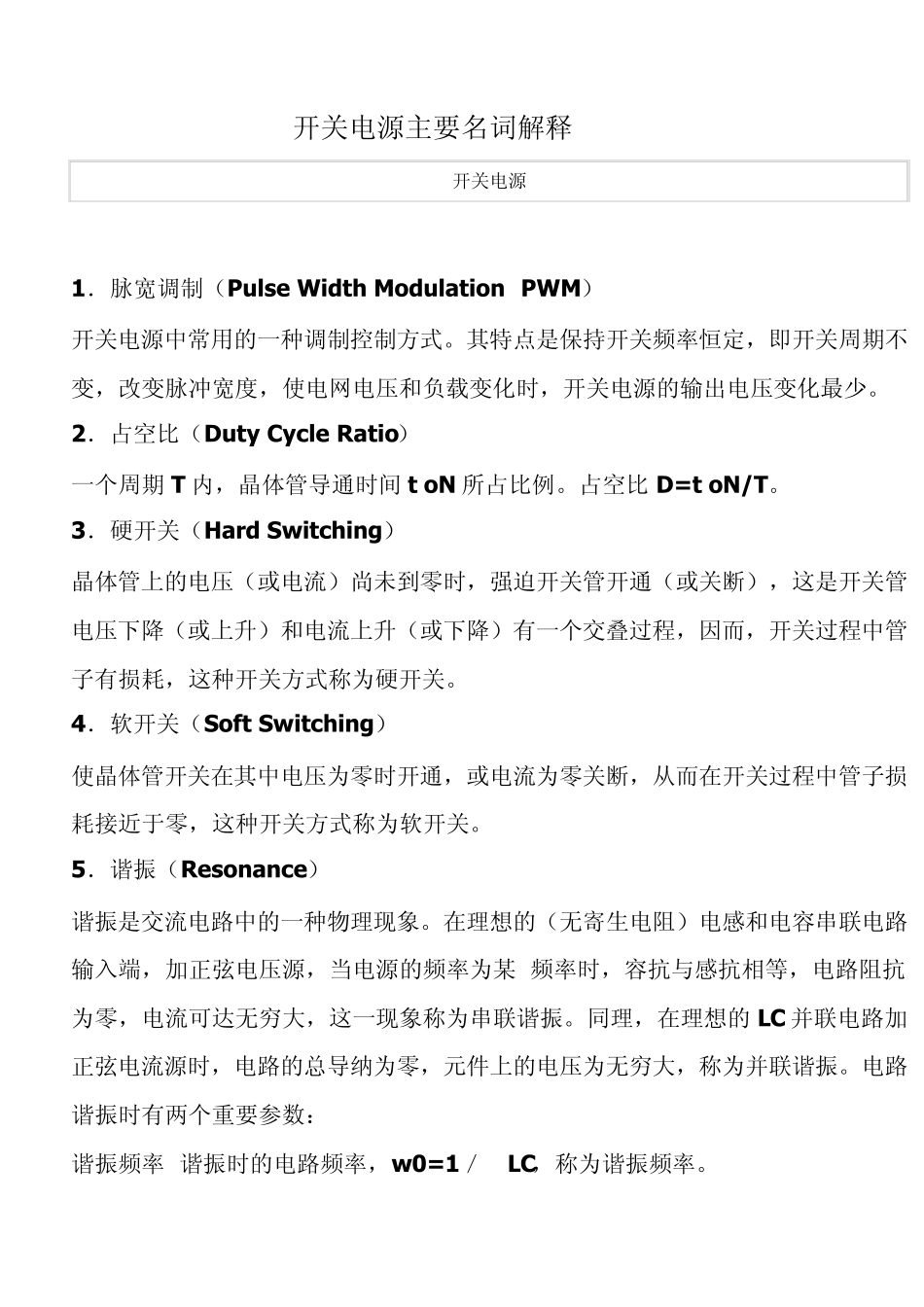

开关电源主要名词解释 开关电源 1．脉宽调制（Pulse Width Modulation–PWM） 开关电源中常用的一种调制控制方式。其特点是保持开关频率恒定，即开关周期不变，改变脉冲宽度，使电网电压和负载变化时，开关电源的输出电压变化最少。 2．占空比（Duty Cycle Ratio） 一个周期 T 内，晶体管导通时间 t oN 所占比例。占空比 D=t oN/T。 3．硬开关（Hard Switching） 晶体管上的电压（或电流）尚未到零时，强迫开关管开通（或关断），这是开关管电压下降（或上升）和电流上升（或下降）有一个交叠过程，因而，开关过程中管子有损耗，这种开关方式称为硬开关。 4．软开关（Soft Switching） 使晶体管开关在其中电压为零时开通，或电流为零关断，从而在开关过程中管子损耗接近于零，这种开关方式称为软开关。 5．谐振（Resonance） 谐振是交流电路中的一种物理现象。在理想的（无寄生电阻）电感和电容串联电路输入端，加正弦电压源，当电源的频率为某–频率时，容抗与感抗相等，电路阻抗为零，电流可达无穷大，这一现象称为串联谐振。同理，在理想的LC 并联电路加正弦电流源时，电路的总导纳为零，元件上的电压为无穷大，称为并联谐振。电路谐振时有两个重要参数： 谐振频率–谐振时的电路频率，w0=1／√LC，称为谐振频率。 特征阻抗–谐振时，感抗等于容抗。其值为：Zo=√L／C,称为特征阻抗。当LC 串联突加直流电压时,电路中电流按正弦规律无阻尼振荡，其频率即电路的谐振频率,或称振荡频率. 6．准谐振（Quasi–Resonance） 对于有开关的LC 串联电路，当电流按谐振频率振荡时，如果开关动作，使电流正弦振荡只在一个周期的部分时间内发生，电流呈准正弦，这一现象称为准谐振。同样，在LC 并联电路中，借助开关动作，也可获得准谐振。 7．零电压开通（Zero–Voltage–Sw itching，简称ZVS） 利用谐振现象，在开关变换器中器件电压按正弦规律振荡到零时，使器件开通，称为ZVS。 8．零电流关断（Zero–Current–Sw itching，简称ZCS） 同理，当开关变换器的器件电流按正弦规律振荡到零时，使器件关断，称为ZCS。 9．PWM 开关变换器（PWM Sw itching Converler） 用脉宽调制方式控制晶体管开关通、断的开关变换器。它属于恒频控制的硬开关类型。 10．离线式开关变换器（Off–Line Sw itching Converter） 是一种 AC／DC 变换器，其输入端整流器和平波电容直接接在交流电网上。 11．谐振变换器（Resonan...
