开关电源方案

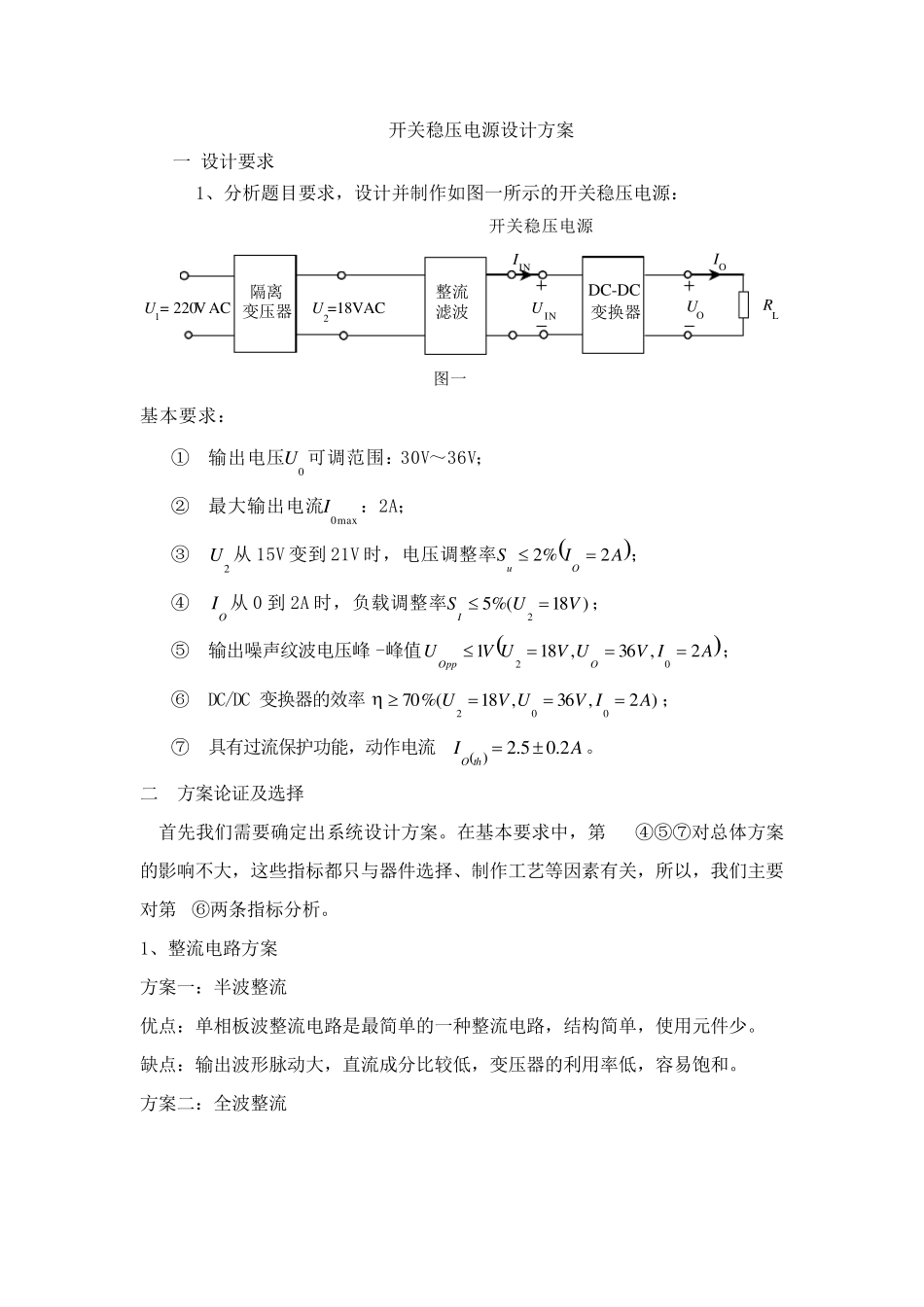

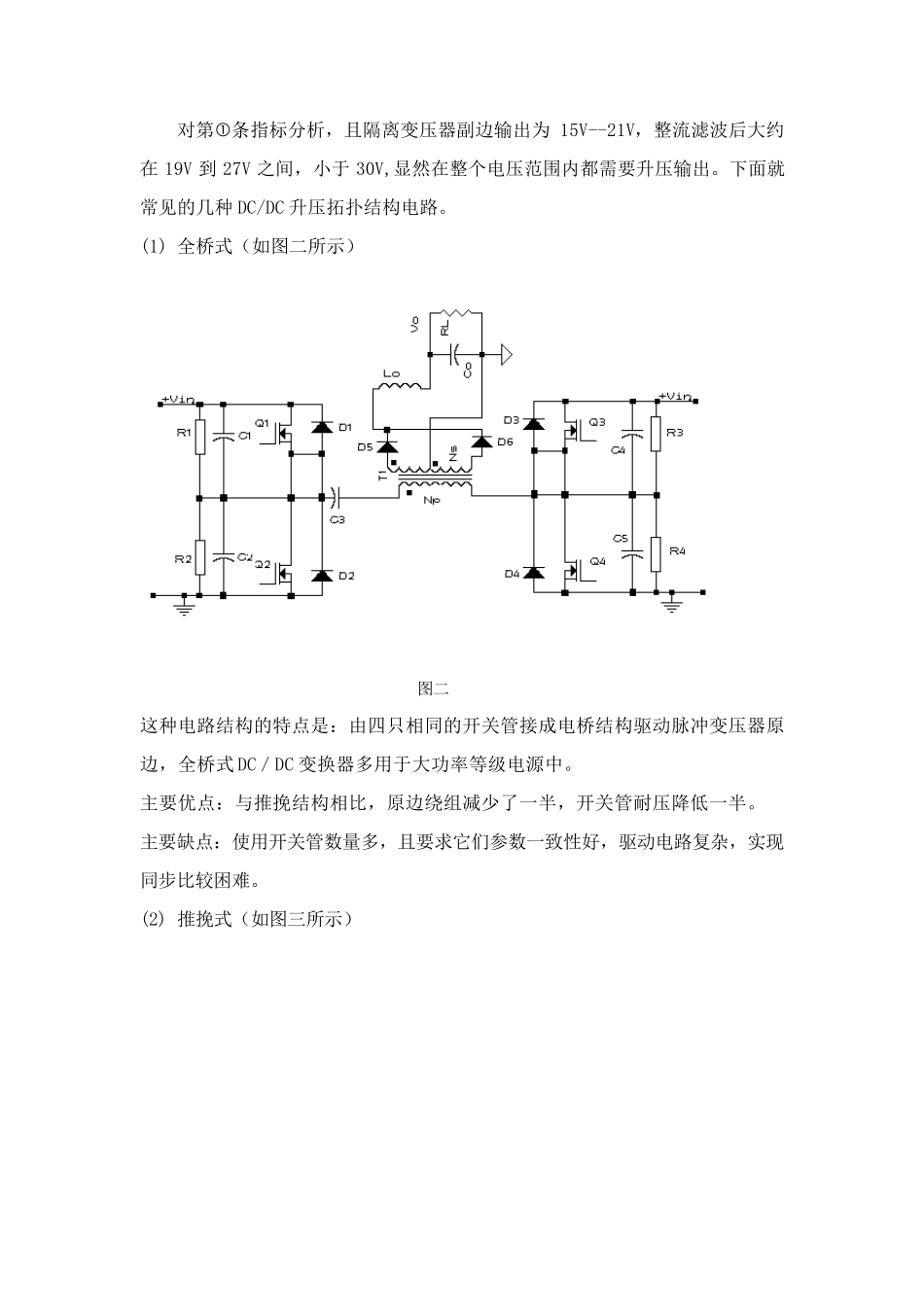

开关稳压电源设计方案 一 设计要求 1、分析题目要求，设计并制作如图一所示的开关稳压电源： UORLU1= 220VACU2=18VAC隔离变压器DC-DC变换器IO整流滤波U INIIN开关稳压电源 图一 基本要求： ① 输出电压0U 可调范围：30V～36V； ② 最大输出电流max0I：2A； ③ 2U 从 15V 变到 21V 时，电压调整率AISOu2%2； ④ OI 从 0 到 2A 时，负载调整率)18%(52VUSI； ⑤ 输出噪声纹波电压峰 -峰值AIVUVUVUOOpp2,36,18102； ⑥ DC/DC 变换器的效率)2,36,18%(70002AIVUVU； ⑦ 具有过流保护功能，动作电流 AIthO2.05.2。 二 方案论证及选择 首先我们需要确定出系统设计方案。在基本要求中，第 ④⑤⑦对总体方案的影响不大，这些指标都只与器件选择、制作工艺等因素有关，所以，我们主要对第 ⑥两条指标分析。 1、整流电路方案 方案一：半波整流 优点：单相板波整流电路是最简单的一种整流电路，结构简单，使用元件少。 缺点：输出波形脉动大，直流成分比较低，变压器的利用率低，容易饱和。 方案二：全波整流 与半波整流电路相比，在相同的变压器副边电压下，对二级管的参数要求是一样的，并且还具有输出电压高、变压器利用率高、脉动系数小等优点。因此本次设计采用方案二。 2、滤波电路方案 方案一：电感滤波 电感滤波电路适用于大电流负载，为特性比较硬，由于采用了电感，所以电路比较笨重。 方案二：电容滤波 电容滤波电路结构简单，适用于小电流负载。因电感没有现成的，需要自己缠制，所以制作麻烦且体积较大。在这里我们选择电容滤波电路进行滤波，即选择方案二。 3、控制方案的选择 对第⑥条指标分析，要求变换器整体效率大于或等于70%，对小功率电源来说有点高，计算有，在72W 的额定功率、70%效率下，变换器的损耗不能超过21.6W，所以，不论是功率变换器构成的主电路，还是控制电路，都应该尽量简单。 方案一：采用专业产生PWM 集成芯片产生PWM,控制开关的导通与截止。根据反馈电压程控改变占空比，使输出电压稳定在设定值。当 该电压达 到 一定值时 关闭开关管，形 成过流保 护 。要实 现该方案，还得 另 加 一些 电路方能实 现，使得 电路比较复 杂 ，速 度 慢 ，输出电压稳定性不好 ，若 想 实 现自动恢 复 ，实 现起 来比较复杂 。 方案二：采用恒 频 脉宽 调 制控制器TL494，这个 芯片可 推 挽 或单...
