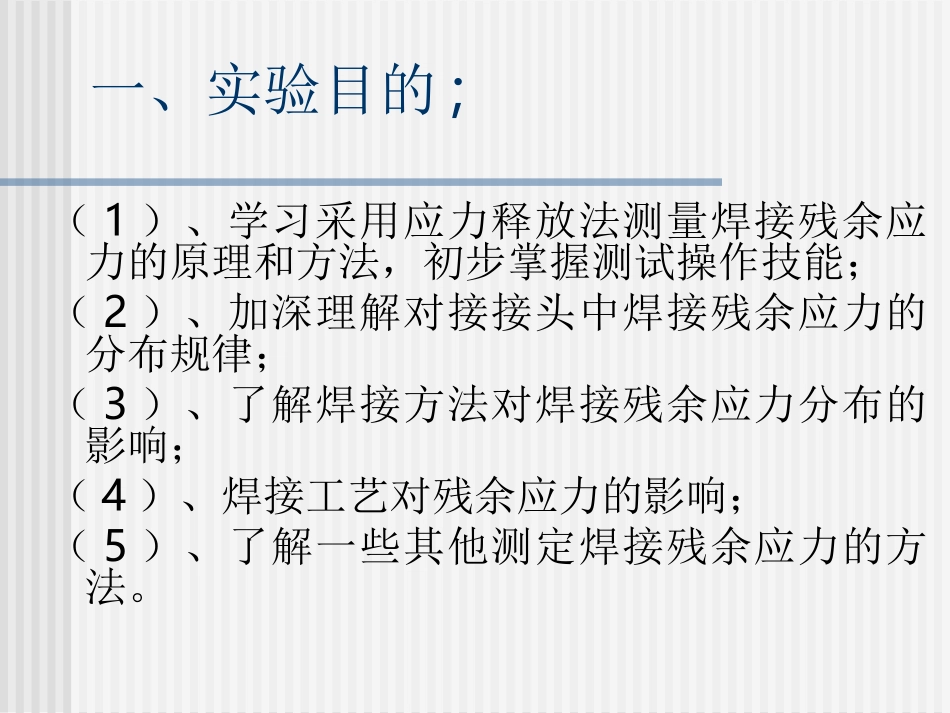

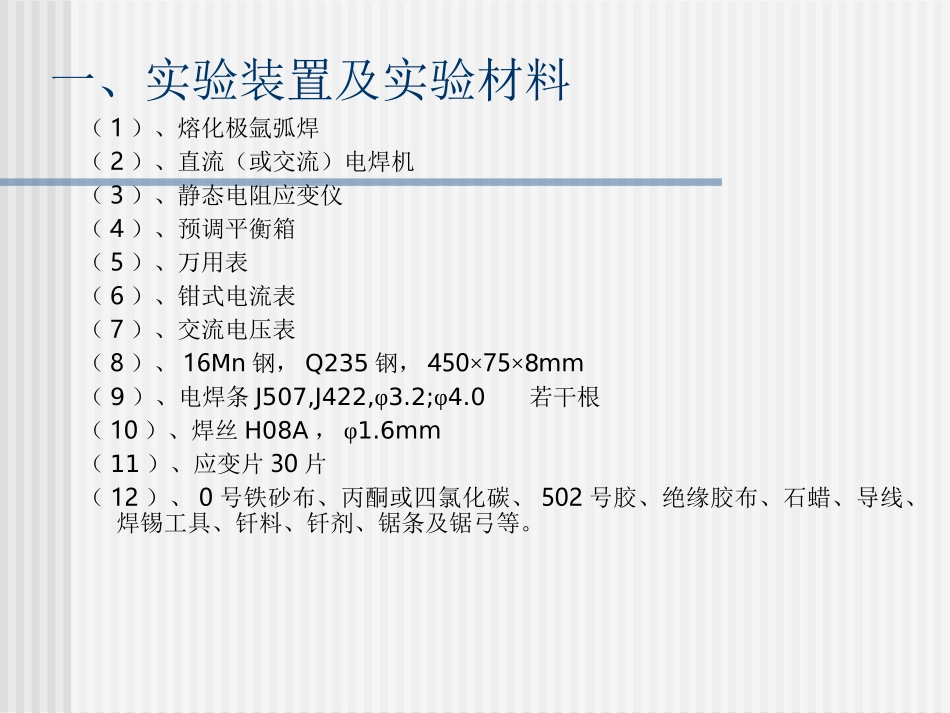

焊接残余应力的测定辽宁石油化工大学蒋应田一、实验目的;（1）、学习采用应力释放法测量焊接残余应力的原理和方法，初步掌握测试操作技能；（2）、加深理解对接接头中焊接残余应力的分布规律；（3）、了解焊接方法对焊接残余应力分布的影响；（4）、焊接工艺对残余应力的影响；（5）、了解一些其他测定焊接残余应力的方法。一、实验装置及实验材料（1）、熔化极氩弧焊（2）、直流（或交流）电焊机（3）、静态电阻应变仪（4）、预调平衡箱（5）、万用表（6）、钳式电流表（7）、交流电压表（8）、16Mn钢，Q235钢，450×75×8mm（9）、电焊条J507,J422,φ3.2;φ4.0若干根（10）、焊丝H08A，φ1.6mm（11）、应变片30片（12）、0号铁砂布、丙酮或四氯化碳、502号胶、绝缘胶布、石蜡、导线、焊锡工具、钎料、钎剂、锯条及锯弓等。一、实验原理对接接头中焊接残余应力产生及分布情况在电弧焊接过程中，接头金属及其附近母材金属在受到电弧加热后伸长，但这一伸长被周围冷金属拘束而受到压缩。在压缩量大于母材金属的屈服变形量时，产生相应量的塑性变形。与此同时，受热区域的力学熔点下降，进而产生更大的塑性变形量。在焊后冷却过程中，这些塑性变形被保留下来，使加热压缩区域产生拉伸应力，更远的地区产生压应力。厚度板接头中残余应力存在两个方向的应力，即沿焊缝长度方向（x方向）的纵向应力和垂直于焊缝方向（y方向）的横向残余应力。这两个方向的应力分布与施焊方法、工艺参数、焊接方式等有关。1、纵向焊接残余应力焊缝及其附近区中的应力为拉伸应力，对于低碳钢焊接结构，最大拉伸应力值一般可达到材料的屈服极限，稍离开焊缝区，拉伸应力迅速下降，继而出现残余压应力。如图1所示纵向残余应力的分布规律，可用下面公式表示：式中σxmax-最大拉伸残余应力；f－拉伸残余应力区最大宽度的一半。2212max)(1fyxyxexy影响纵向残余应力的大小及分布因素有以下几个方面：（1）焊接规范和焊接尺寸（2）焊缝长度（3）钢板材质（4）钢的相变过程的影响（5）焊接顺序2、横向残余应力垂直焊缝中心线的残余应力称为横向残余应力，它的产生主要是有两个方面造成的。（1）、焊缝及其附近区的纵向收缩引起的横向残余应力，其分布如图2所示的分布主要受焊缝长度的影响（2）、焊缝及其近区的横向收缩引起的横向应力这主要是由于焊缝横向收缩的不同时引起的与焊接的顺序和方向有关。如图3所示在一般的焊接接头中，都存在和，所以最终的横向残余应力都将有和来决定。因此影响的因素有以下几个方面（1）、焊接方向和焊接顺序（2）、焊缝长度（3）、拘束度'y'y''y'y''y（二）、焊接残余应力的测定方法及基本原理焊接残余应力的测定方法按测试原理可分为应力释放法和物理的方法。其中以应力释放法应用较为普遍。1、应力释放法主要包括切条法、切槽法，小孔法，逐层铣削法等，这里主要介绍切条法和小孔法。（1）、切条法特点：费工时，加工麻烦，完全破坏焊件，是用于实验室进行研究工作。要求：准备仔细，加工精细，测量准确。原理：如图4所示，将需测定内应力的焊件划分几个区域（如：横向应力区、纵向应力区）在各区的待测点上贴上应变片或加工好标距孔，然后测定他们的原始数据读数。在靠近测量点处将焊件沿垂直于焊缝方向切断，并在各测量点间切出几个梳妆的切口，是内应力得以释放。对于某一梳条，用电阻应变仪量的释放前后的应变量差值，则相应焊缝残余应力为：用同样的方法，测出每一测量点的残余应力。2121EE注意事项：（1）测量结果受切条宽度影响很大，因此切条时，要尽可能使每条宽度一致；（2）贴应变片时，应尽可能是个片之间的距离保持均等，这样有利于切条是保持宽度一样。（3）切条时，切割速度不宜过快。（4）实验钢板厚度不宜太厚（2）、小孔法特点：（1）可以进行现场操作，测量速度快；（2)对焊件破坏性小，可以不经塞焊件仍可使用。（3）结果较准确小孔法是在弹性力学理论的基础建立起来，图5表示一块钻有小孔的钢板，在钢板的应力场中钻出一个小孔...
