开关电源测试报告

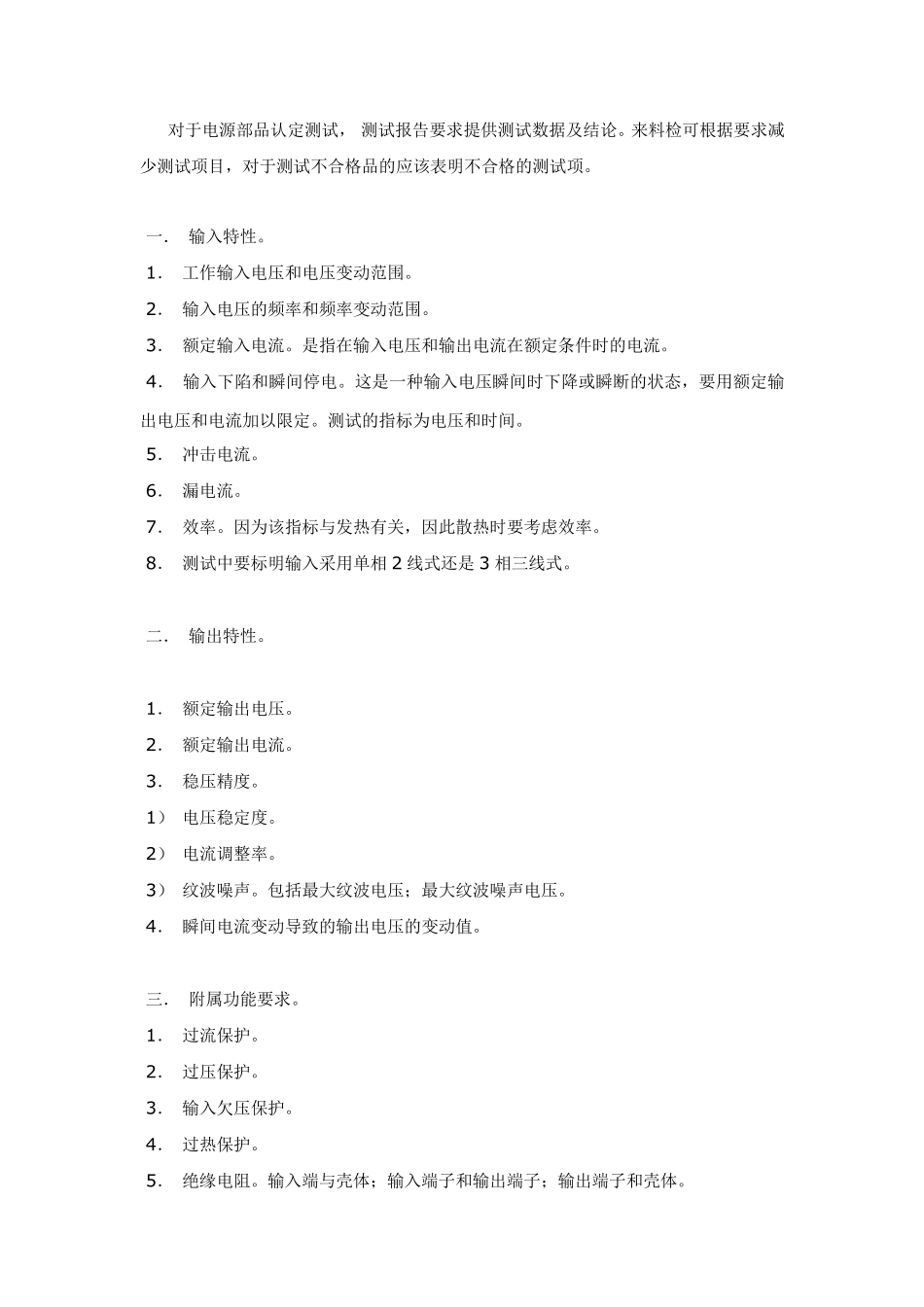

对于电源部品认定测试， 测试报告要求提供测试数据及结论。来料检可根据要求减少测试项目，对于测试不合格品的应该表明不合格的测试项。 一． 输入特性。 1． 工作输入电压和电压变动范围。 2． 输入电压的频率和频率变动范围。 3． 额定输入电流。是指在输入电压和输出电流在额定条件时的电流。 4． 输入下陷和瞬间停电。这是一种输入电压瞬间时下降或瞬断的状态，要用额定输出电压和电流加以限定。测试的指标为电压和时间。 5． 冲击电流。 6． 漏电流。 7． 效率。因为该指标与发热有关，因此散热时要考虑效率。 8． 测试中要标明输入采用单相 2 线式还是 3 相三线式。 二． 输出特性。 1． 额定输出电压。 2． 额定输出电流。 3． 稳压精度。 1） 电压稳定度。 2） 电流调整率。 3） 纹波噪声。包括最大纹波电压；最大纹波噪声电压。 4． 瞬间电流变动导致的输出电压的变动值。 三． 附属功能要求。 1． 过流保护。 2． 过压保护。 3． 输入欠压保护。 4． 过热保护。 5． 绝缘电阻。输入端与壳体；输入端子和输出端子；输出端子和壳体。 6． 绝缘电压。打高压：输入与输出、输入和地、输入AC 两级之间，根据国家标准制定高压值。 四． 结构规格。 1． 形状条件：如外包装机壳的有无等。 2． 确定外型尺寸和尺寸公差。 3． 安装条件：安装位置、安装孔、等。 4． 冷却条件：强制或自冷以及通风方向，风量和孔径尺寸。 5． 接口位置和标志。 6． 操作零部件（输出电压可调电阻、开关、指示灯）的位置和提示文字的位置。 7． 重量。 五． 使用环境条件。 1． 温度。 2． 湿度。 3． 耐振动、冲击。 六． 其它条件。 1． 输入噪声。 2． 浪涌。 3． 静电噪声（有外壳的有要求）。 标签： 无标签 开关电源测试方法 开关电源测试方法-12007-5-10 10:58:00 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同 的组 成 结构(单 输出、多输出、及正 负 极 性等)和输出电压、电流 、功 率 之组 合 ，因 此 需要具 弹 性多样 化 的测试仪器才 能符 合 众 多不同 规格之需求。 电气 性能(Electrical Specifications)测试 当 验证电源供应器的品质时，下 列 为一 般 的功 能性测试项目 ，详 细 说 明 如下 ： ...
