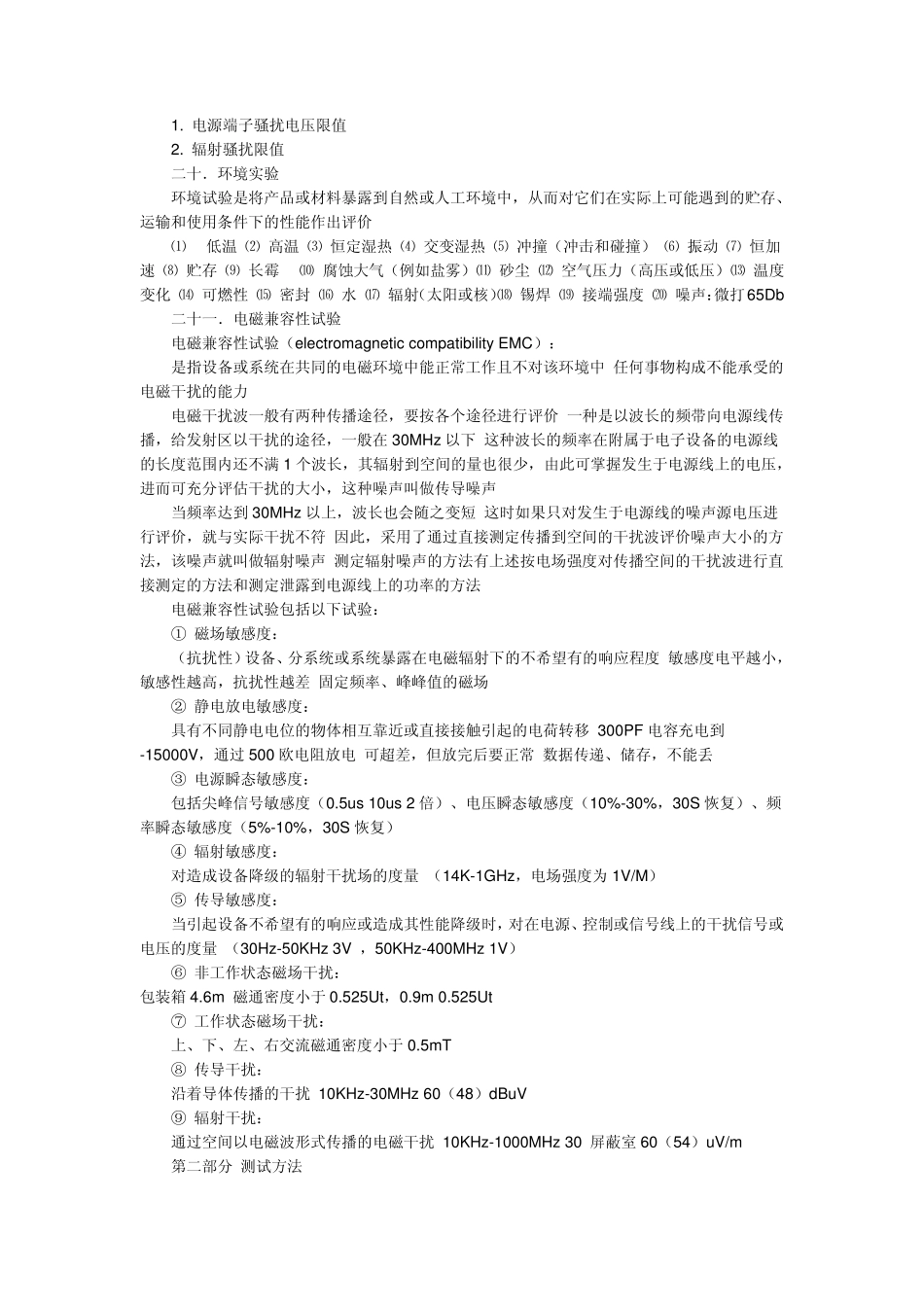

开关电源测试标准_第1页
1/6
开关电源测试标准_第2页
2/6
开关电源测试标准_第3页
3/6
开关电源测试标准 电源结构的安全要求: 1)空间要求: UL、 CSA、VDE 安全规范强调了在带电部分之间和带电部分与非带电金属部分之间的表面、空间的距离要求 UL、CSA 要求:极间电压大于等于 250VAC 的高压导体之间,以及高压导体与非带电金属部分之间(这里不包括导线间),无论在表面间还是在空间,均应有 0.1 英寸的距离;VDE 要求交流线之间有 3mm 的徐变或 2mm 的净空隙;IEC 要求:交流线间有 3mm的净空间隙及在交流线与接地导体间的4mm 的净空间隙 另外,VDE、IEC 要求在电源的输出和输入之间,至少有 8mm 的空间间距 2)电介质实验测试方法(打高压:输入与输出、输入和地、输入 AC 两级之间) 3)漏电流测量: 漏电流是流经输入侧地线的电流,在开关电源中主要是通过静噪滤波器的旁路电容器泄露电流 UL、CSA 均要求暴露的不带电的金属部分均应与大地相接,漏电流测量是通过将这些部分与大地之间接一个 1.5K 欧的电阻,其漏电流应该不大于 5 毫安 VDE 允许:用 1.5K 欧的电阻与150nP 电容并接 并施加 1.06 倍额定使用电压,对数据处理设备,漏电流应不大于 3.5 毫安 一般是 1 毫安左右 4)绝缘电阻测试: VDE 要求:输入和低电压输出电路之间应有 7M 欧的电阻,在可接触到的金属部分和输入之间,应有 2M 欧的电阻或加 500V 直流电压持续 1 分钟 5)印制电路板要求: 要求是 UL 认证的94V-2 材料或比此更好的材料 2. 对电源变压器结构的安全要求: 1)变压器的绝缘: 变压器的绕组使用的铜线应为漆包线,其他金属部分应涂有瓷、漆等绝缘物质 2)变压器的介电强度: 在实验中不应出现绝缘层破裂和飞弧现象 3)变压器的绝缘电阻: 变压器绕组间的绝缘电阻至少为 10M 欧,在绕组与磁心、骨架、屏蔽层间施加 500 伏直流电压,持续 1 分钟,不应出现击穿、飞弧现象 4)变压器湿度电阻: 变压器必须在放置于潮湿的环境之后,立即进行绝缘电阻和介电强度实验,并满足要求 潮湿环境一般是:相对湿度为 92%(公差为 2%),温度稳定在 20 到 30 摄氏度之间,误差允许1%,需在内放置至少 48 小时之后,立即进行上述实验 此时变压器的本身温度不应该较进入潮湿环境之前测试高出 4 摄氏度 5)VDE 关于变压器温度特性的要求 6)UL、CSA 关于变压器温度特性的要求 注: IEC——International Electrotechnical Commission VDE——Verbandes Deutche...
