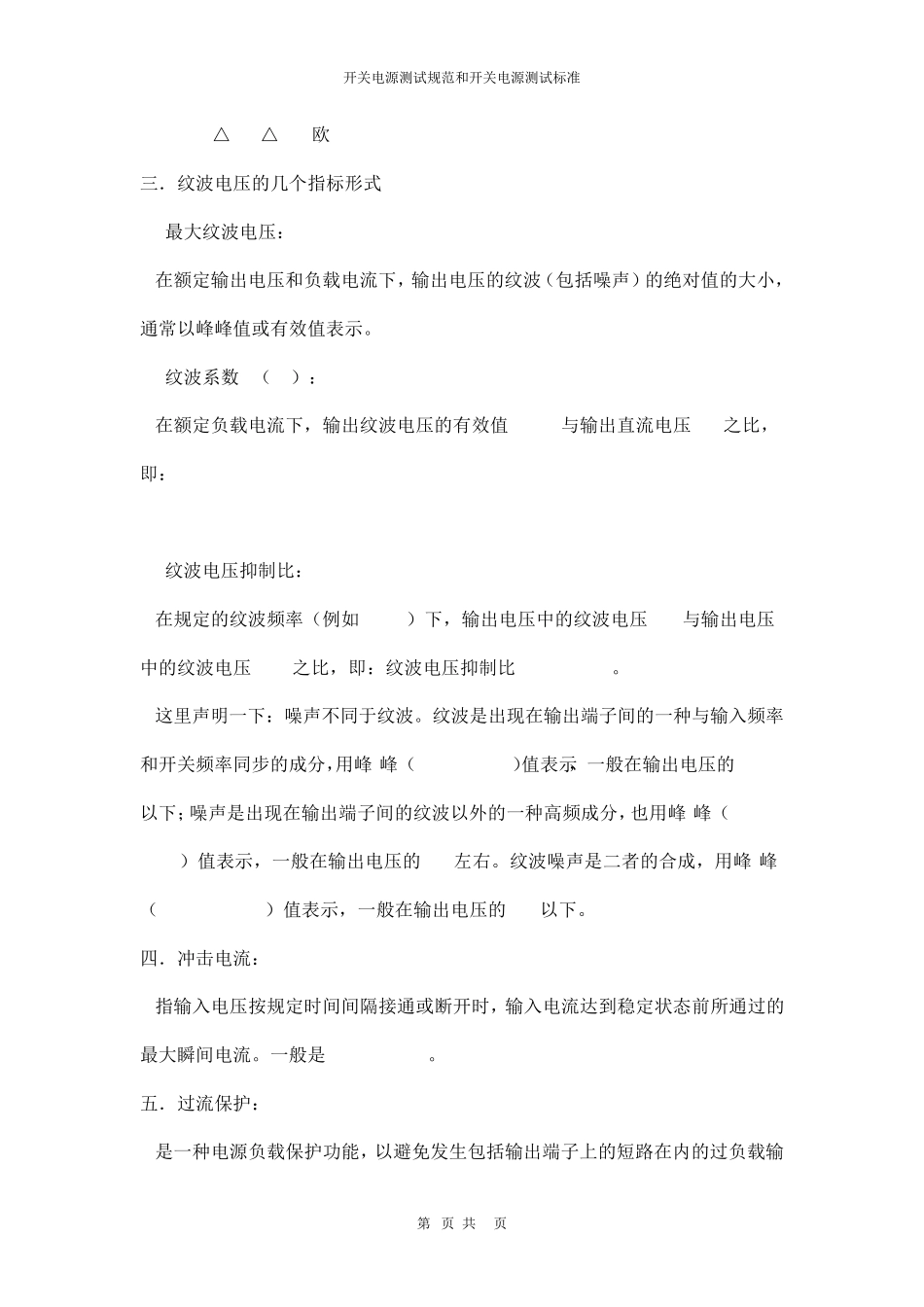

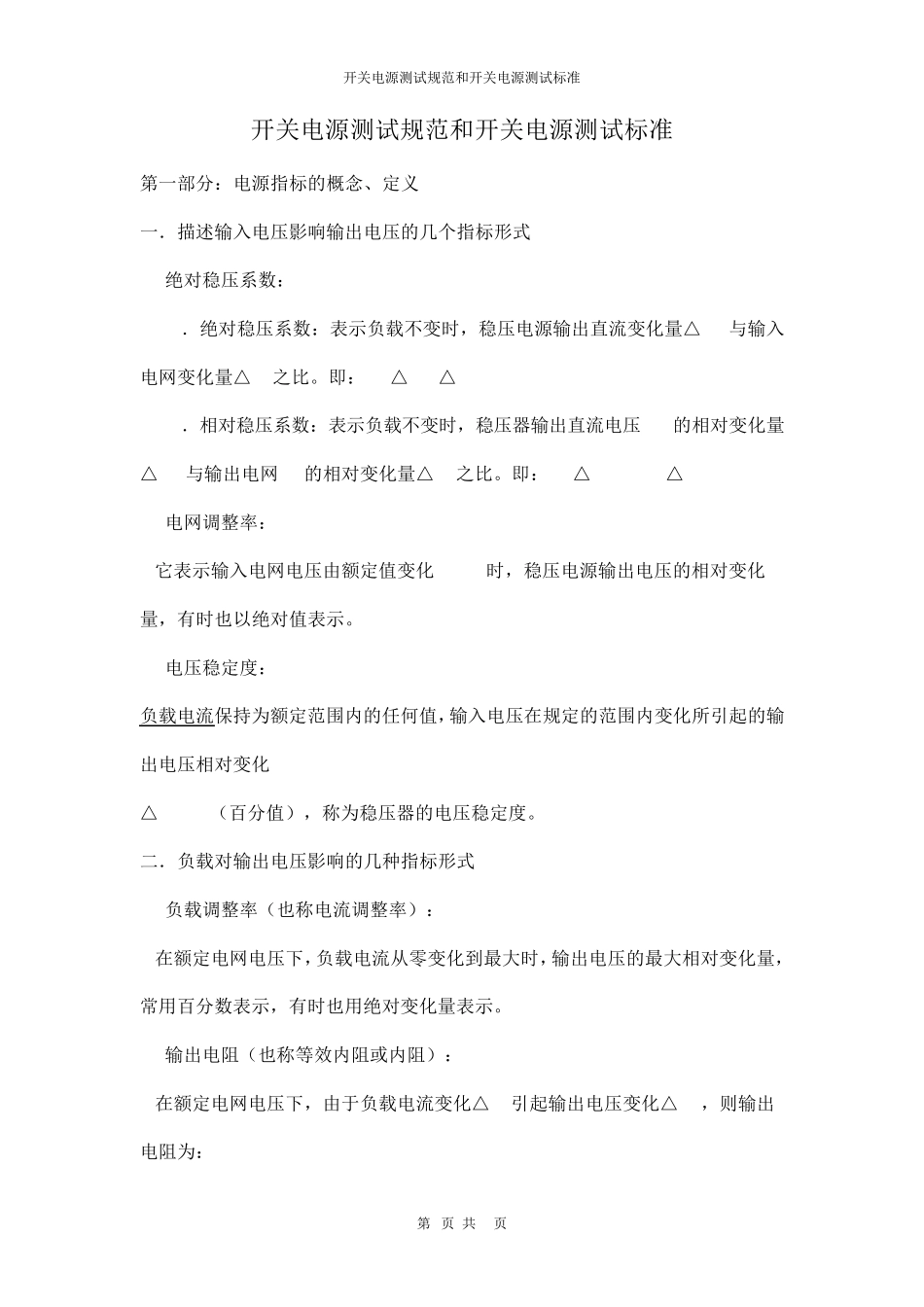

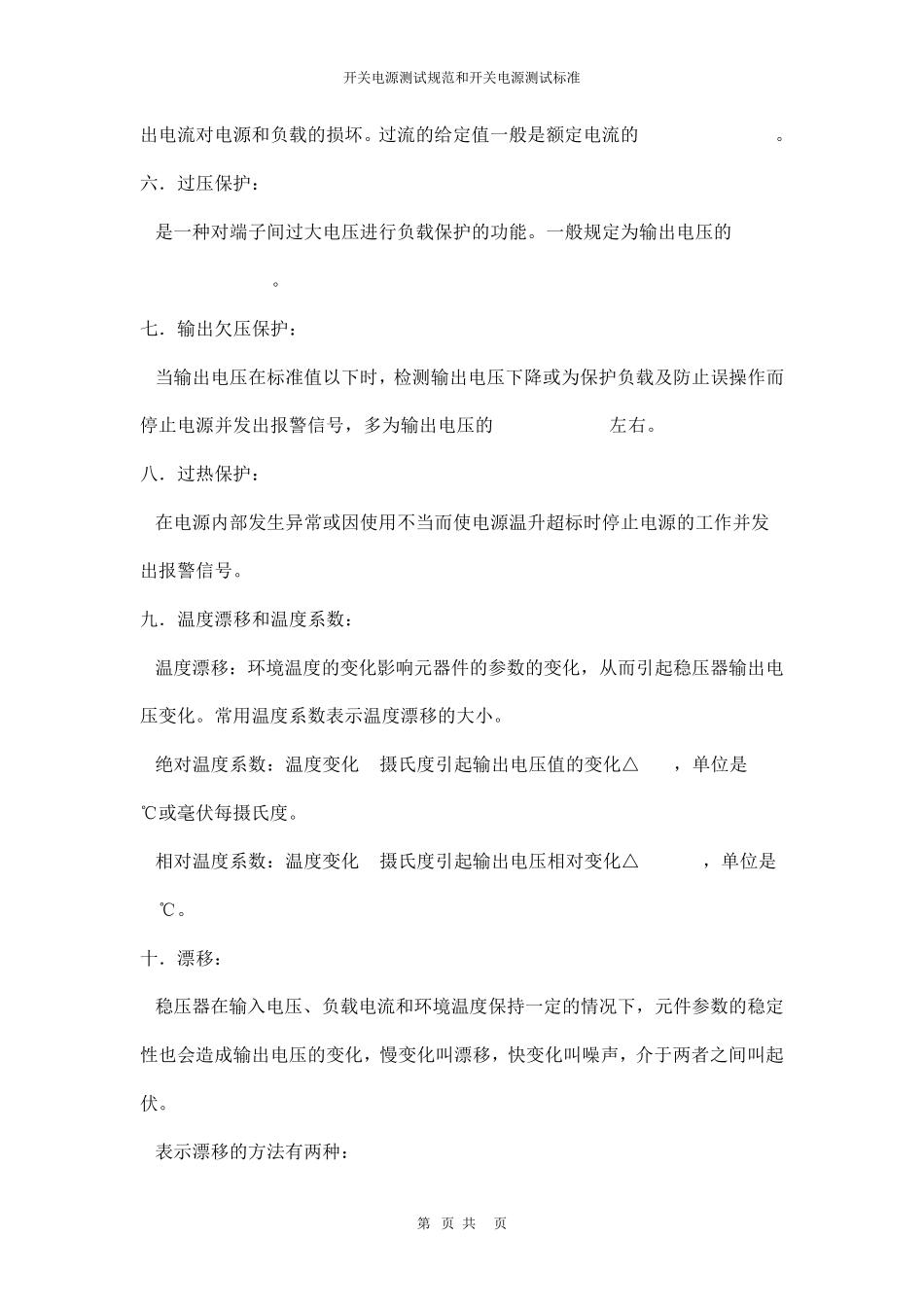

开关电源测试规范和开关电源测试标准第1页共16页开关电源测试规范和开关电源测试标准第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式1.绝对稳压系数：A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。即：K=△U0/△UiB．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网 Ui的相对变化量△Ui之比。即：S=△Uo/Uo/△Ui/Ui2.电网调整率：它表示输入电网电压由额定值变化±10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。3.电压稳定度：负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。二．负载对输出电压影响的几种指标形式1.负载调整率（也称电流调整率）：在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。2.输出电阻（也称等效内阻或内阻）：在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为：开关电源测试规范和开关电源测试标准第2页共16页Ro=|△Uo/△IL|欧三．纹波电压的几个指标形式1.最大纹波电压：在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。2.纹波系数 y（%）：在额定负载电流下，输出纹波电压的有效值 Urms与输出直流电压 Uo之比，即：y="Urms"/Uo×100%3.纹波电压抑制比：在规定的纹波频率（例如 50Hz）下，输出电压中的纹波电压 Ui~与输出电压中的纹波电压 Uo~之比，即：纹波电压抑制比=Ui~/Uo~。这里声明一下：噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peaktopeak）值表示，一般在输出电压的 0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peaktopeak）值表示，一般在输出电压的 1%左右。纹波噪声是二者的合成，用峰-峰（peaktopeak）值表示，一般在输出电压的 2%以下。四．冲击电流：指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。一般是 20A——30A。五．过流保护：是一种电源负载保护功能，以避免发生包括输出端子上的短路在内的过负载输开关电源测试规范和开关电源测试标准第3页共16页出电流对电源和负载的损坏。过流的给定值一般是额定电流的11...
