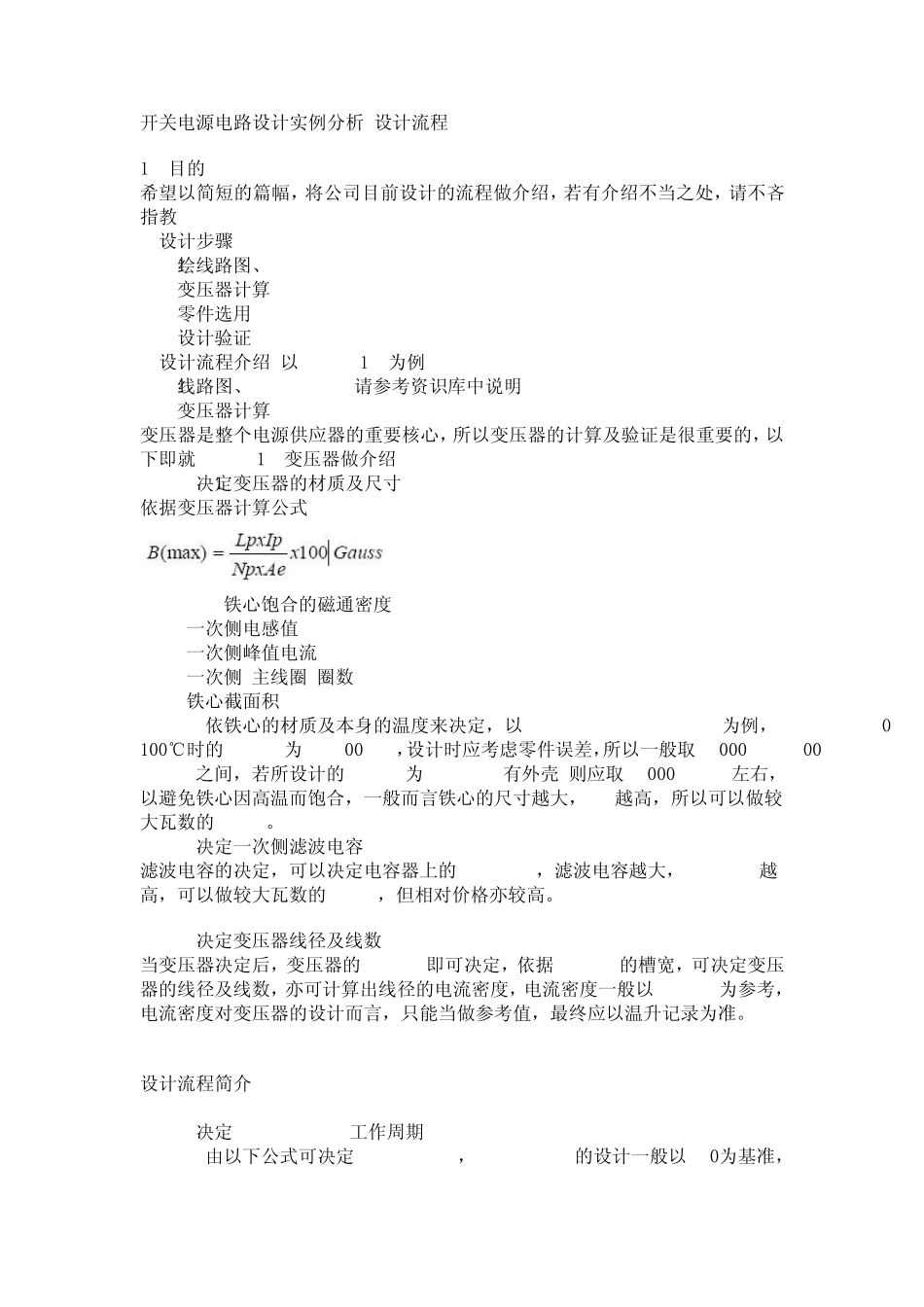

开关电源电路设计实例分析(设计流程)

开关电源电路设计实例分析(设计流程) 1. 目的 希望以简短的篇幅，将公司目前设计的流程做介绍，若有介绍不当之处，请不吝指教. 2 设计步骤: 2.1 绘线路图、PCB Layout. 2.2 变压器计算. 2.3 零件选用. 2.4 设计验证. 3 设计流程介绍(以DA-14B33 为例): 3.1 线路图、PCB Layout 请参考资识库中说明. 3.2 变压器计算: 变压器是整个电源供应器的重要核心，所以变压器的计算及验证是很重要的，以下即就DA-14B33 变压器做介绍. 3.2.1 决定变压器的材质及尺寸: 依据变压器计算公式 B(max) = 铁心饱合的磁通密度(Gauss) Lp = 一次侧电感值(uH) Ip = 一次侧峰值电流(A) Np = 一次侧(主线圈)圈数 Ae = 铁心截面积(cm2) B(max) 依铁心的材质及本身的温度来决定，以TDK FerriteCore PC40 为例，100℃时的B(max)为3900 Gauss，设计时应考虑零件误差，所以一般取 3000~3500 Gauss 之间，若所设计的power 为Adapter(有外壳)则应取 3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以做较大瓦数的Power。 3.2.2 决定一次侧滤波电容: 滤波电容的决定，可以决定电容器上的Vin(min)，滤波电容越大，Vin(win)越高，可以做较大瓦数的Power，但相对价格亦较高。 3.2.3 决定变压器线径及线数: 当变压器决定后，变压器的Bobbin即可决定，依据Bobbin的槽宽，可决定变压器的线径及线数，亦可计算出线径的电流密度，电流密度一般以6A/mm2为参考，电流密度对变压器的设计而言，只能当做参考值，最终应以温升记录为准。 设计流程简介 3.2.4 决定Duty cycle (工作周期): 由以下公式可决定Duty cycle ，Duty cycle 的设计一般以50%为基准，Duty cycle 若超过50%易导致振荡的发生。 NS = 二次侧圈数 NP = 一次侧圈数 Vo = 输出电压 VD= 二极管顺向电压 Vin(min) = 滤波电容上的谷点电压 D = 工作周期(Duty cycle) 3.2.5 决定 Ip 值: Ip = 一次侧峰值电流 Iav = 一次侧平均电流 Pout = 输出瓦数 h =效率 f = PWM 振荡频率 3.2.6 决定辅助电源的圈数: 依据变压器的圈比关系，可决定辅助电源的圈数及电压。 3.2.7 决定 MOSFET 及二次侧二极管的Stress(应力):依据变压器的圈比关系，可以初步计算出变压器的应力(Stress)是否符合选用零件的规格，计算时以输入电压 264V(电容器上为 380V)为基准。 3.2.8 其它: 若输出...
