开挖台架施工方案

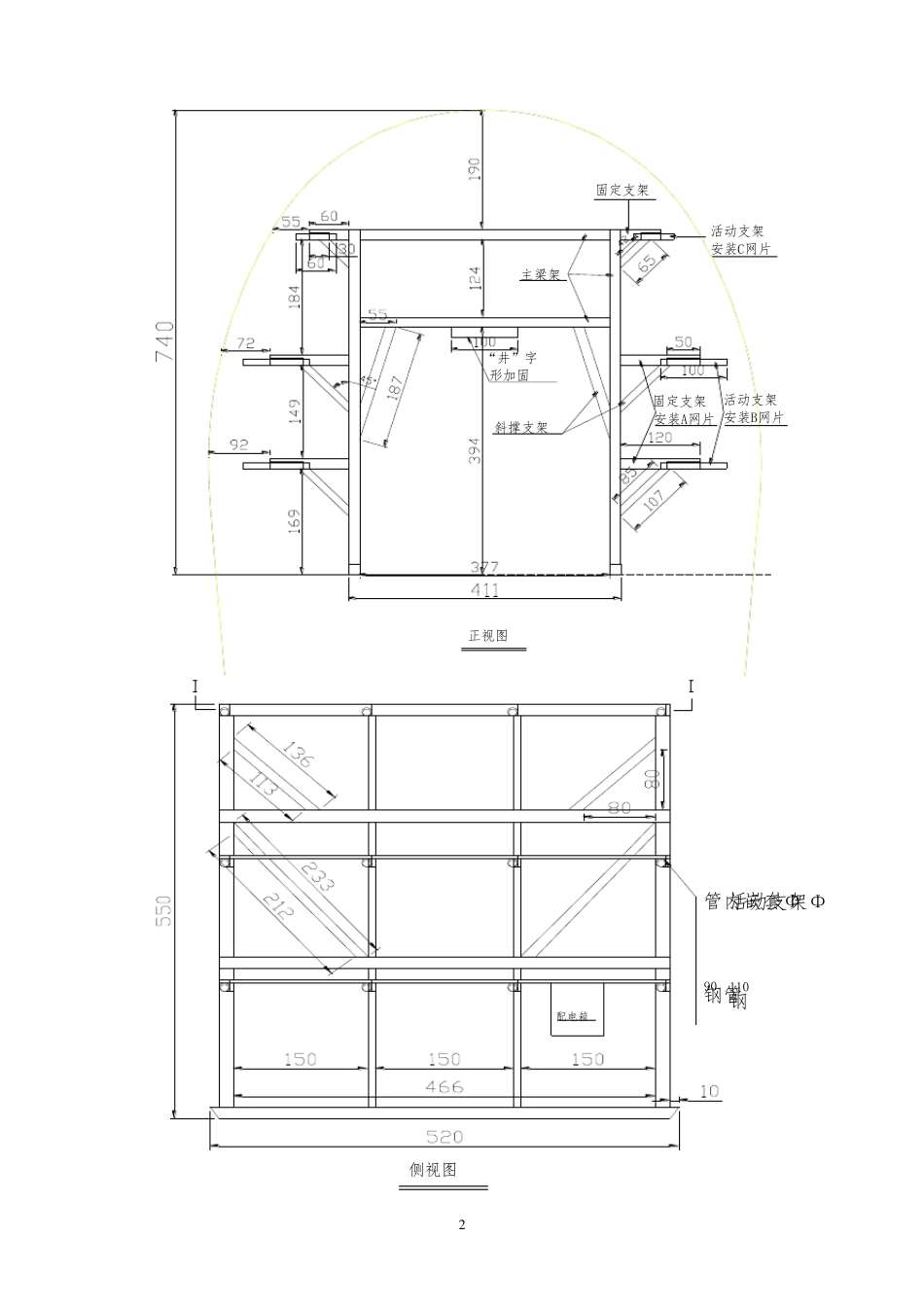

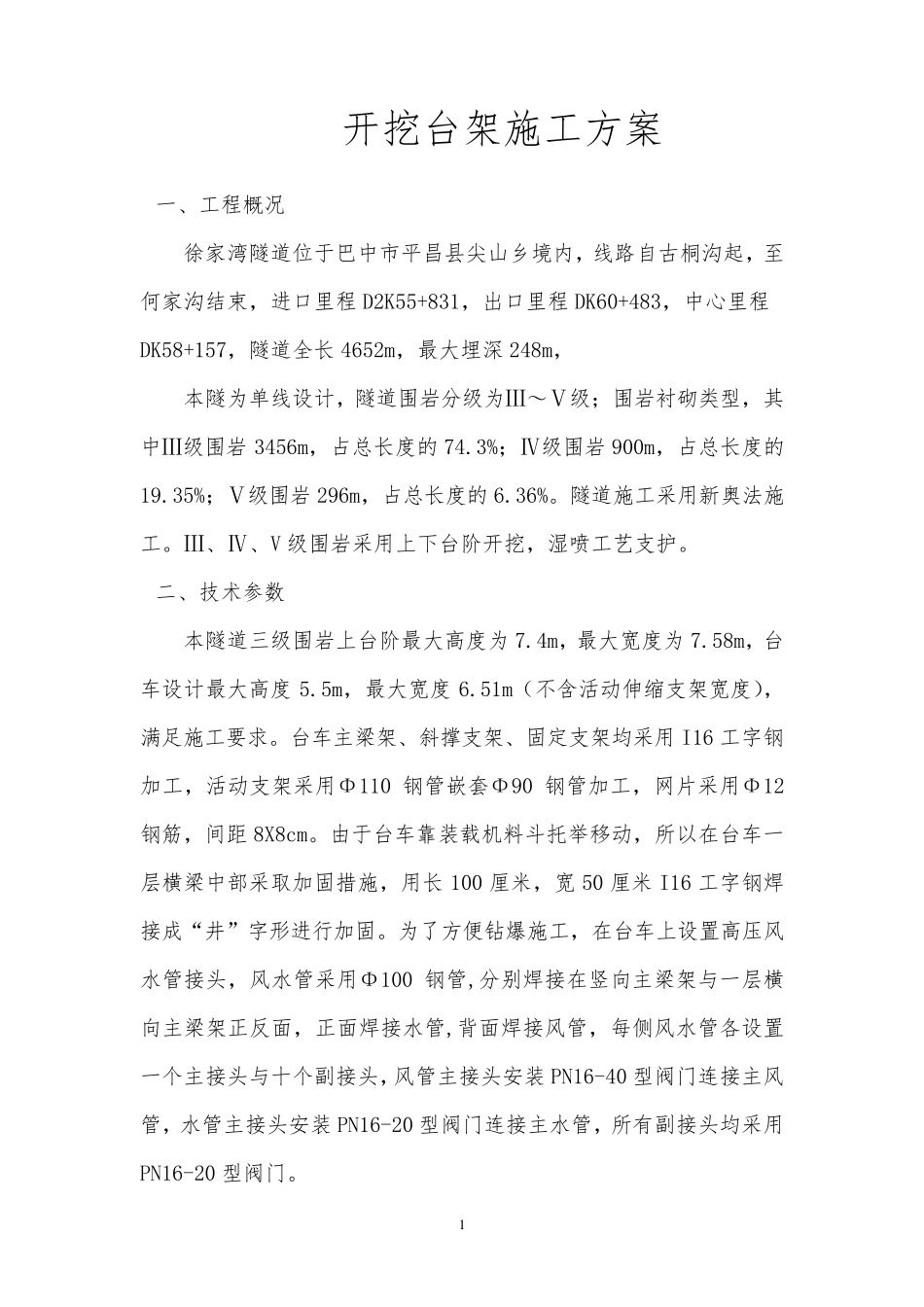

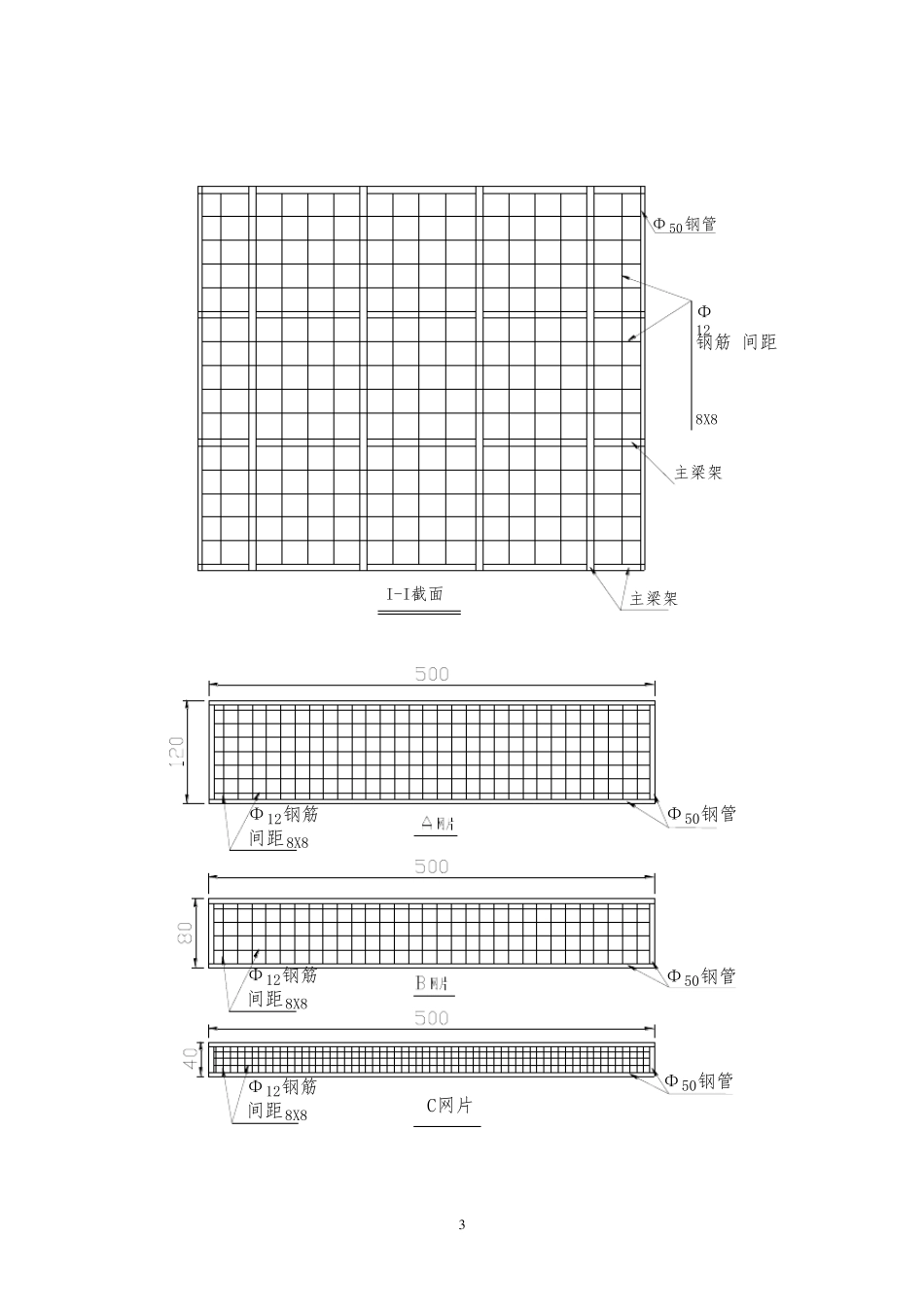

1 开挖台架施工方案 一、工程概况 徐家湾隧道位于巴中市平昌县尖山乡境内，线路自古桐沟起，至何家沟结束，进口里程D2K55+831，出口里程DK60+483，中心里程DK58+157，隧道全长4652m，最大埋深248m， 本隧为单线设计，隧道围岩分级为Ⅲ～Ⅴ级；围岩衬砌类型，其中Ⅲ级围岩3456m，占总长度的74.3%；Ⅳ级围岩900m，占总长度的19.35%；Ⅴ级围岩296m，占总长度的6.36%。隧道施工采用新奥法施工。Ⅲ、Ⅳ、V 级围岩采用上下台阶开挖，湿喷工艺支护。 二、技术参数 本隧道三级围岩上台阶最大高度为7.4m，最大宽度为7.58m，台车设计最大高度5.5m，最大宽度6.51m（不含活动伸缩支架宽度），满足施工要求。台车主梁架、斜撑支架、固定支架均采用I16 工字钢加工，活动支架采用Φ110 钢管嵌套Φ90 钢管加工，网片采用Φ12钢筋，间距 8X8cm。由于台车靠装载机料斗托举移动，所以在台车一层横梁中部采取加固措施，用长100 厘米，宽50 厘米 I16 工字钢焊接成“井”字形进行加固。为了方便钻爆施工，在台车上设置高压风水管接头，风水管采用Φ100 钢管,分别焊接在竖向主梁架与一层横向主梁架正反面，正面焊接水管,背面焊接风管，每侧风水管各设置一个主接头与十个副接头，风管主接头安装 PN16-40 型阀门连接主风管，水管主接头安装 PN16-20 型阀门连接主水管，所有副接头均采用PN16-20 型阀门。 2 活动支架Φ110钢管内嵌套Φ90钢管侧视图配电箱固定支架安装A网片活动支架安装B网片固定支架活动支架安装C网片主梁架斜撑支架正视图“井”字形加固 3 主梁架主梁架Φ50钢管Φ12钢筋 间距8X8I-I截面C网片Φ50钢管Φ12钢筋间距8X8Φ12钢筋间距8X8Φ12钢筋间距8X8Φ50钢管Φ50钢管 4 1、上图尺寸除钢筋直径与钢管直径用mm 外，其余均用cm。 2、主梁架、斜撑支架、固定支架均采用I16 工字钢加工。 3、活动支架采用Φ110 钢管嵌套Φ90 钢管加工。 4、网片采用Φ12 钢筋，间距 8X8cm。 三、开挖作业 1、工作原理 用装载机料斗举起台车移动就位，台车到达掌子面后，调整活动支架上的伸缩钢管和钢筋网片使整个工作平台与掌子面围岩相接，工人利用台车上的照明和风水管系统可以较快的做好开挖前准备并开始凿岩作业。 2、工作程序 装载机就位→料斗托举台车→托举行走→台车就位→测量放样→调整伸缩钢管(安放钢筋网片)→钻工就位→开始钻孔作业 3、钻机布置 台车自上而下共分四层，两侧平台有活动式支架，可根据不同断面要求进行调整...
