异步启动永磁同步电动机设计程序

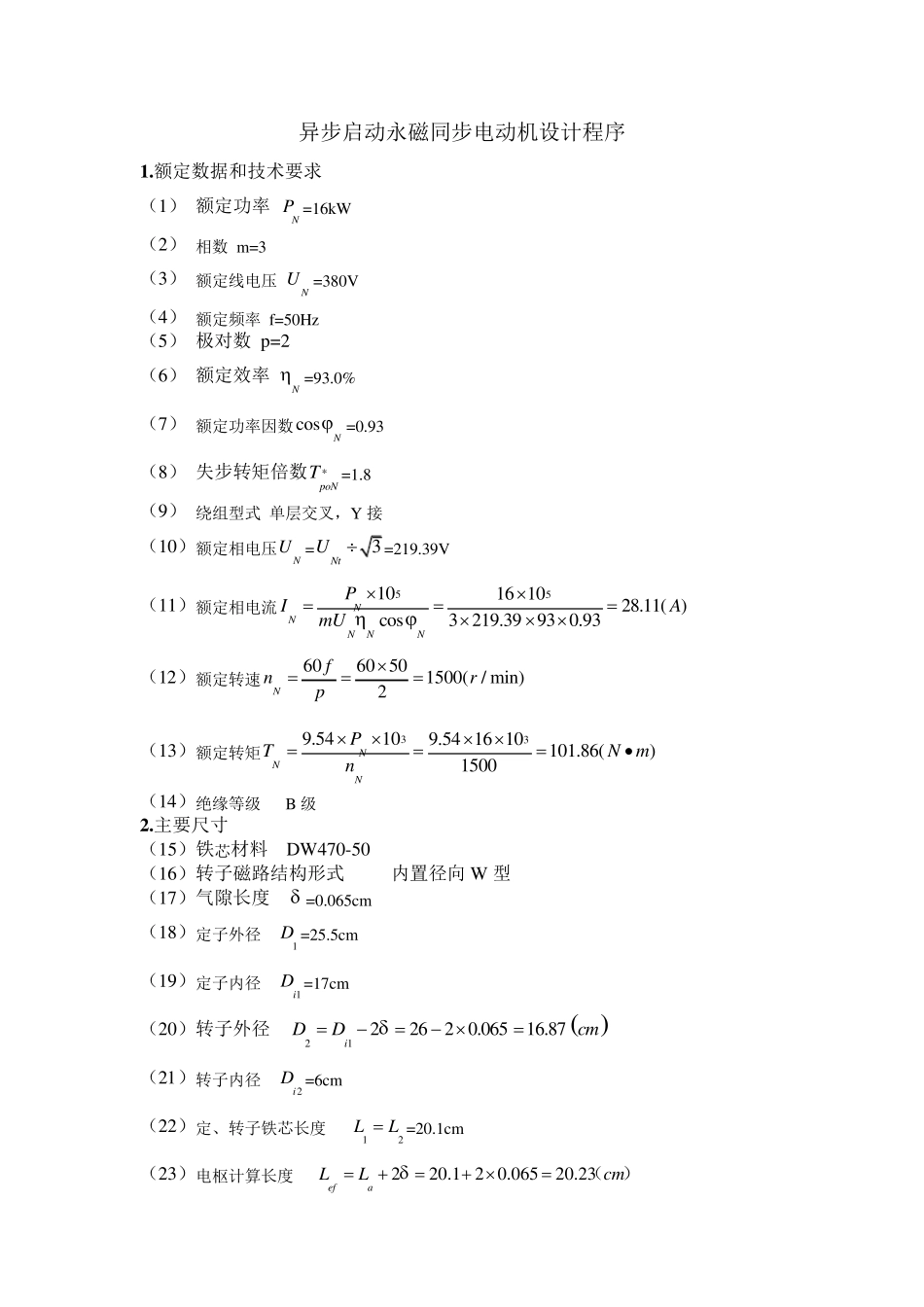

异步启动永磁同步电动机设计程序 1 .额定数据和技术要求 （1） 额定功率 NP =16kW （2） 相数 m=3 （3） 额定线电压 NU=380V （4） 额定频率 f=50Hz （5） 极对数 p=2 （6） 额定效率 N =93.0% （7） 额定功率因数cosN =0.93 （8） 失步转矩倍数*poNT=1.8 （9） 绕组型式 单层交叉，Y 接 （10）额定相电压NU=3NtU=219.39V （11）额定相电流551016 1028.11( )cos3 219.3993 0.93NNNNNPIAmU  （12）额定转速6060 501500( / min)2Nfnrp （13）额定转矩339.54109.54 16 10101.86()1500NNNPTNmn• （14）绝缘等级 B 级 2 .主要尺寸 （15）铁芯材料 DW470-50 （16）转子磁路结构形式 内置径向W 型 （17）气隙长度  =0.065cm （18）定子外径 1D =25.5cm （19）定子内径 1iD =17cm （20）转子外径 212262 0.06516.87iDDcm  （21）转子内径 2iD =6cm （22）定、转子铁芯长度 12LL=20.1cm （23）电枢计算长度 220.1 2 0.06520.23efaLLcm （） （24）定子槽数 1Q =36 （25）定子每极每相槽数 136/ (2)==3(60)2 3 2qQmp 相带 （26）极距 113.14 17=13.352()22 2iDcmp （27）硅钢片质量 231()10FeFebFemL KD  237.820.1 0.93 (25.50.5)1098.56()kg 式中， ——冲剪余量，cm: bL ——1L 和2L 中较大者，cm Fe——铁的密度，3/g cm FeK——铁芯叠压系数，0.92~ 0.95 3 .永磁体计算 （28） 永磁材料牌号 NTP264H （29） 计算剩磁密度 20IL0.12012011752011.151.0741( )100100100100rBrrBtBT 式中，20rB——20 C时的剩磁密度，T rB——rB 的可逆温度系数，%1K  IL——rB 的不可逆损失率，% t——预计工作温度，C （30） 计算矫顽力200.1201201175201875817.25/100100100100rBccILHtHkA m（）式中，20cH——20 C时的计算矫顽力，kA/m (31) 相对回复磁导率203730201.151.04610410875 10rrcBH 式中，70410/Hm （32）磁化方向长度 Mh =0.53cm (33) 宽度 Mb=1...
