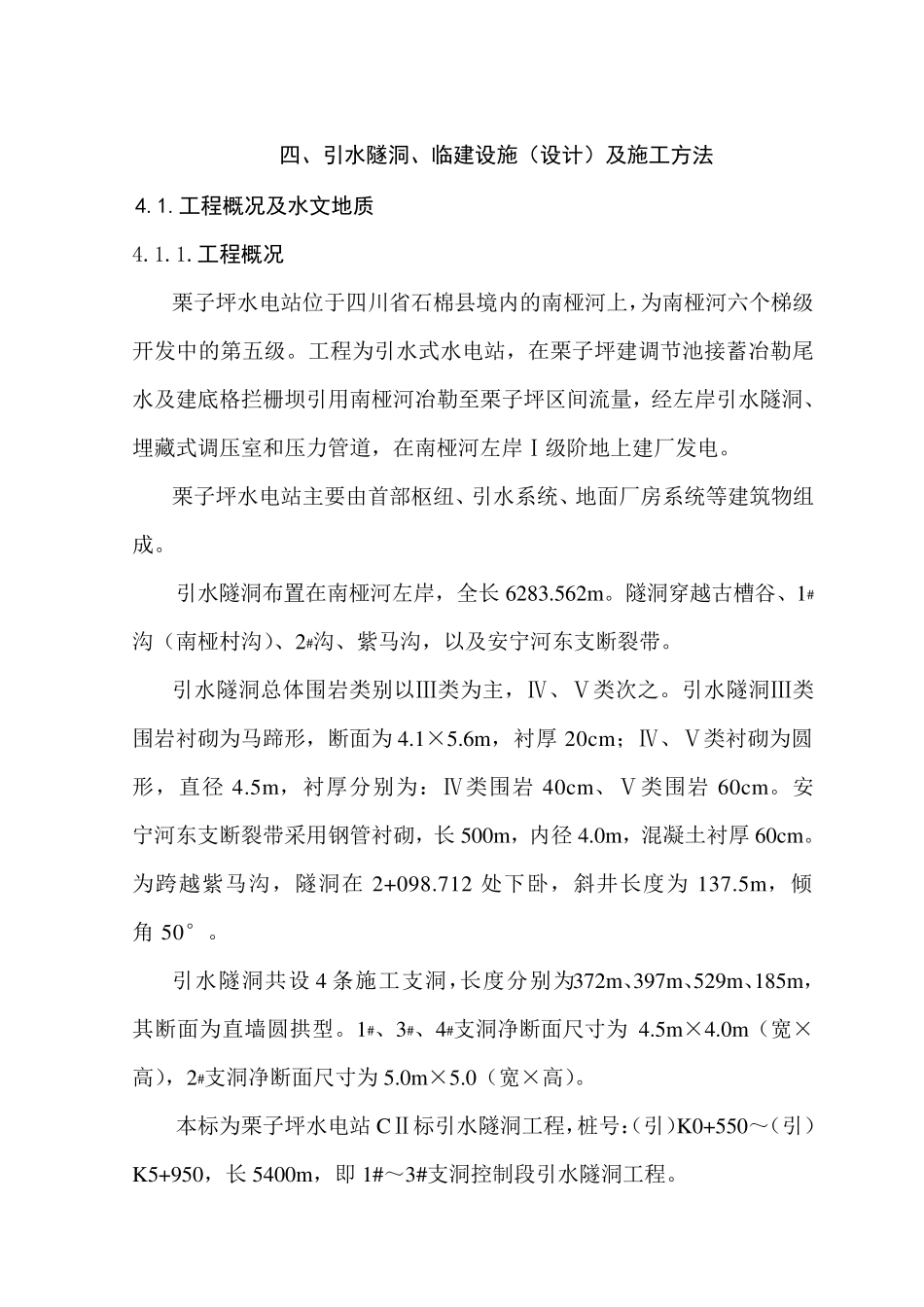

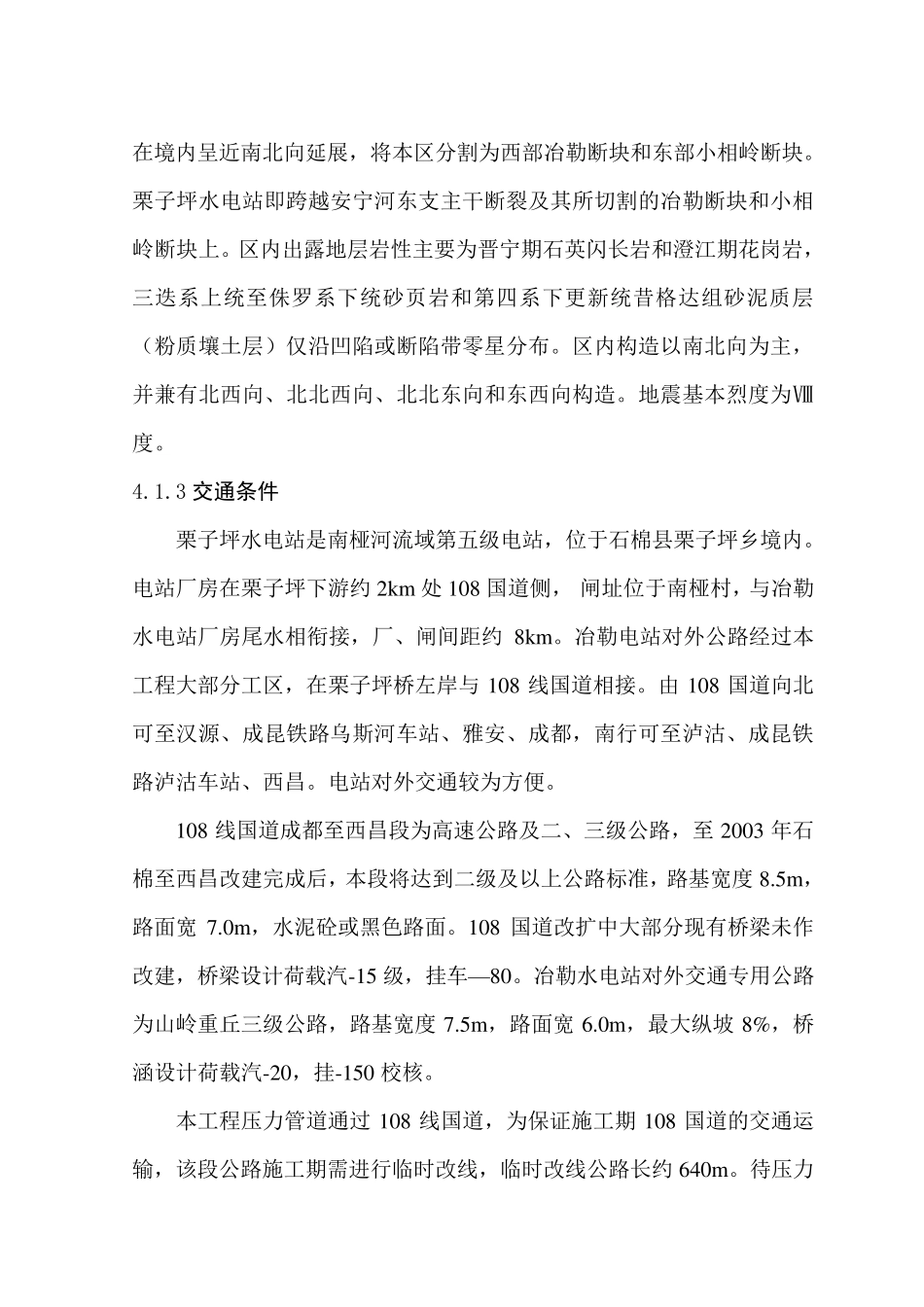

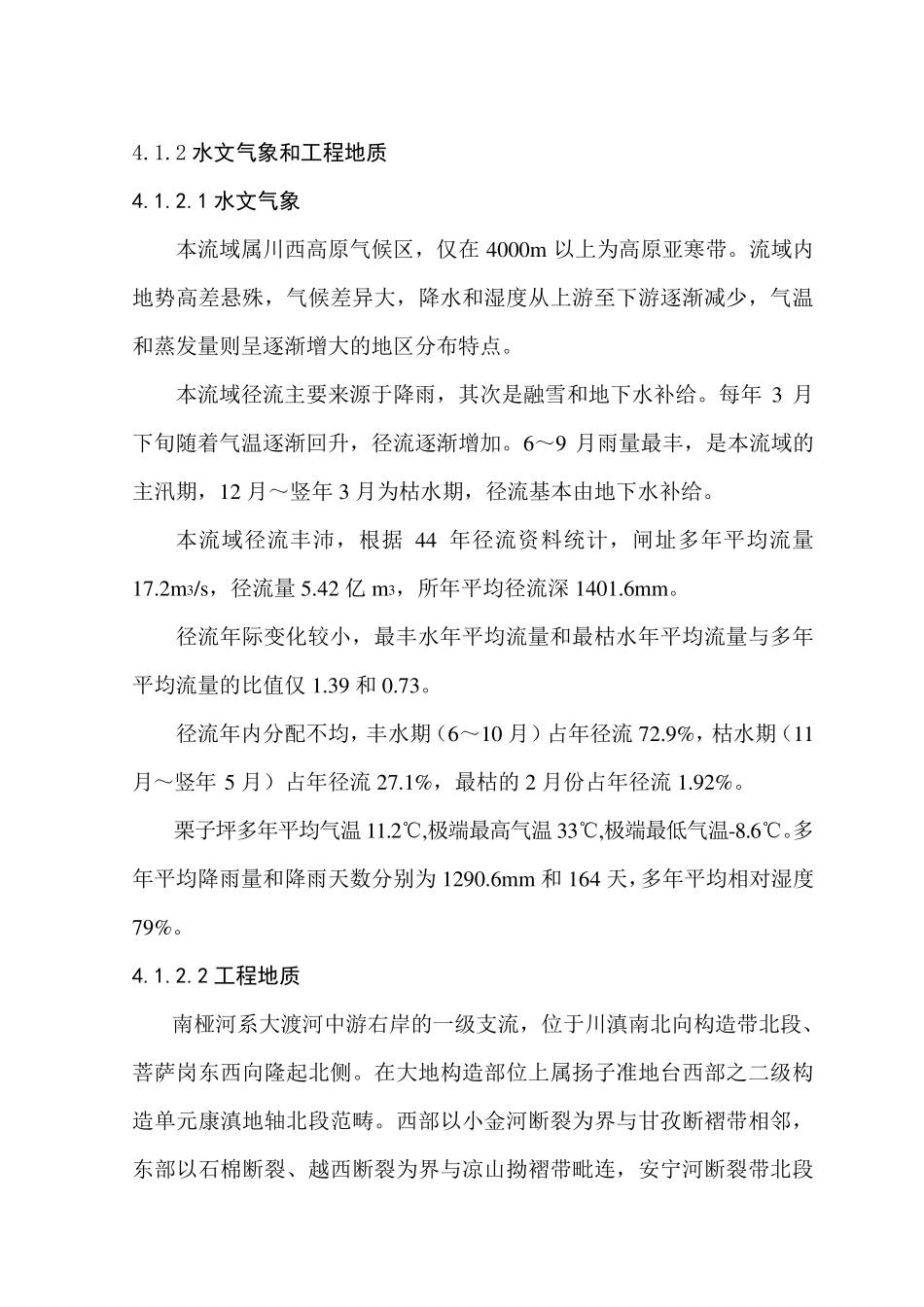

四、引水隧洞、临建设施（设计）及施工方法 4.1.工程概况及水文地质 4.1.1.工程概况 栗 子 坪 水 电 站 位 于 四 川 省 石 棉 县 境 内 的 南 桠 河 上 ，为 南 桠 河 六 个 梯 级开 发 中 的 第 五 级 。 工 程 为 引 水 式 水 电 站 ， 在 栗 子 坪 建 调 节 池 接 蓄 冶 勒 尾水 及 建 底 格 拦 栅 坝 引 用 南 桠 河 冶 勒 至 栗 子 坪 区 间 流 量 ， 经 左 岸 引 水 隧 洞 、埋 藏 式 调 压 室 和 压 力 管 道 ， 在 南 桠 河 左 岸 Ⅰ 级 阶 地 上 建 厂 发 电 。 栗 子 坪 水 电 站 主 要 由 首 部 枢 纽 、 引 水 系 统 、 地 面 厂 房 系 统 等 建 筑 物 组成 。 引 水 隧 洞 布 置 在 南 桠 河 左 岸 ， 全 长 6283.562m 。 隧 洞 穿 越 古 槽 谷 、 1#沟 （ 南 桠 村 沟 ）、 2#沟 、 紫 马 沟 ， 以 及 安 宁 河 东 支 断 裂 带 。 引 水 隧 洞 总 体 围 岩 类 别 以 Ⅲ 类 为 主 ， Ⅳ 、 Ⅴ 类 次 之 。 引 水 隧 洞 Ⅲ 类围 岩 衬 砌为 马 蹄形， 断 面 为 4.1×5.6m ， 衬 厚20cm ；Ⅳ 、 Ⅴ 类 衬 砌为 圆形， 直径4.5m ， 衬 厚分别 为 ：Ⅳ 类 围 岩40cm 、 Ⅴ 类 围 岩60cm 。 安宁 河 东 支 断 裂 带 采用 钢管 衬 砌， 长 500m ， 内 径4.0m ， 混凝土衬 厚60cm 。为 跨越 紫 马 沟 ， 隧 洞 在2+098.712 处下卧， 斜井长 度为137.5m ， 倾角50°。 引 水 隧 洞 共设4 条施工 支 洞 ，长 度分别 为 372m 、397m 、529m 、185m ，其断 面 为 直墙圆拱 型 。 1#、 3#、 4#支 洞 净 断 面 尺 寸 为4.5m ×4.0m （ 宽 ×高 ）， 2#支 洞 净 断 面 尺 寸 为 5.0m ×5.0（ 宽 ×高 ）。 本 标 为 栗 子 坪 水 电 站 CⅡ 标 引 水 隧 洞 工 程 ，桩 号 ：（ 引 ）K0+550～（ 引 ）K5+950， 长 5400m ， 即 1#～ 3#支 洞 控 制 段 引 水 隧 洞 工 程 。 4.1.2 水文气象和工程地质 4.1.2.1 水文气象 本流域属川西高原气候区，仅在4000m 以上为高原亚寒带。流域内地势高差悬殊，气候差异大，降水和湿度从上游至下...
