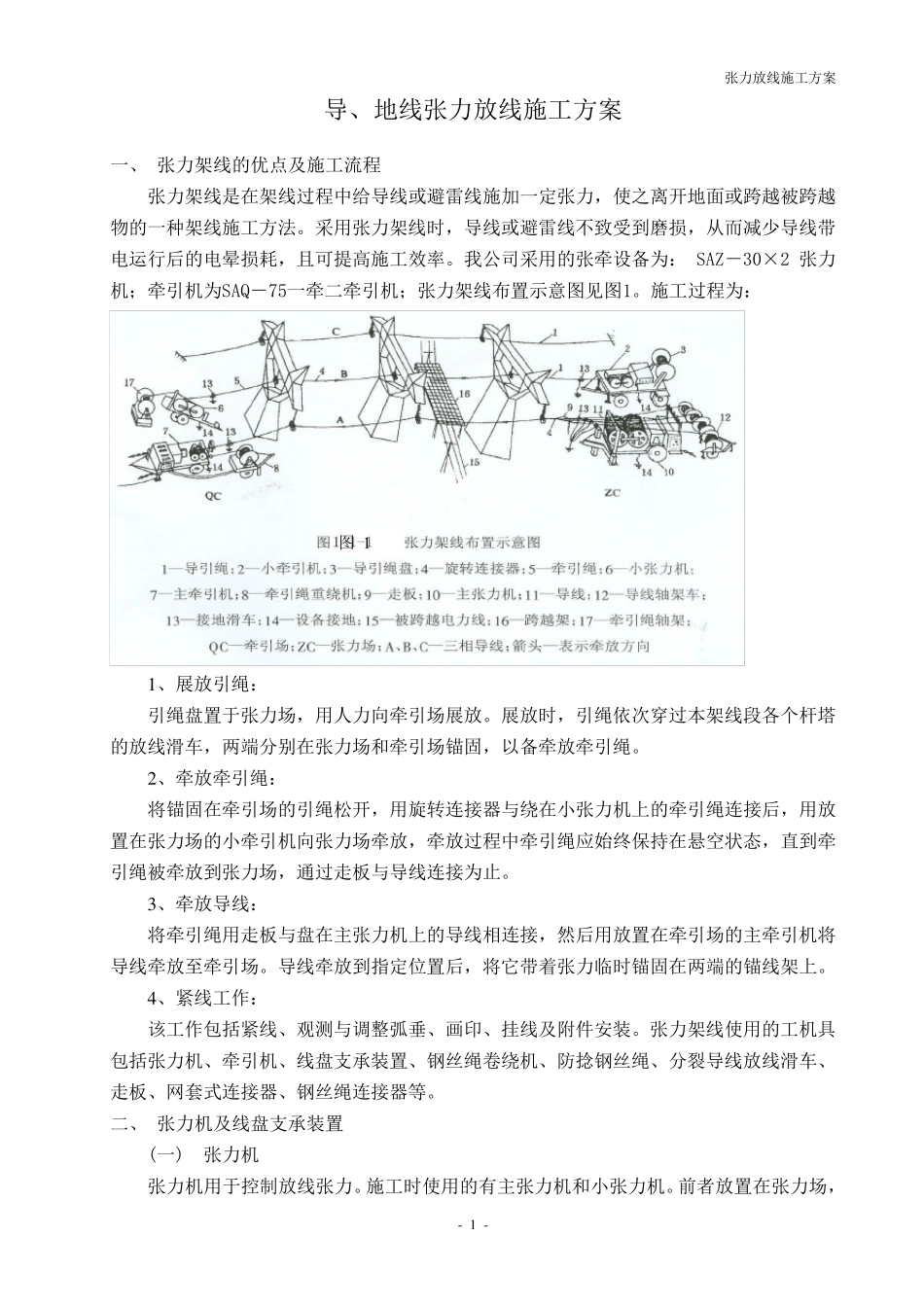

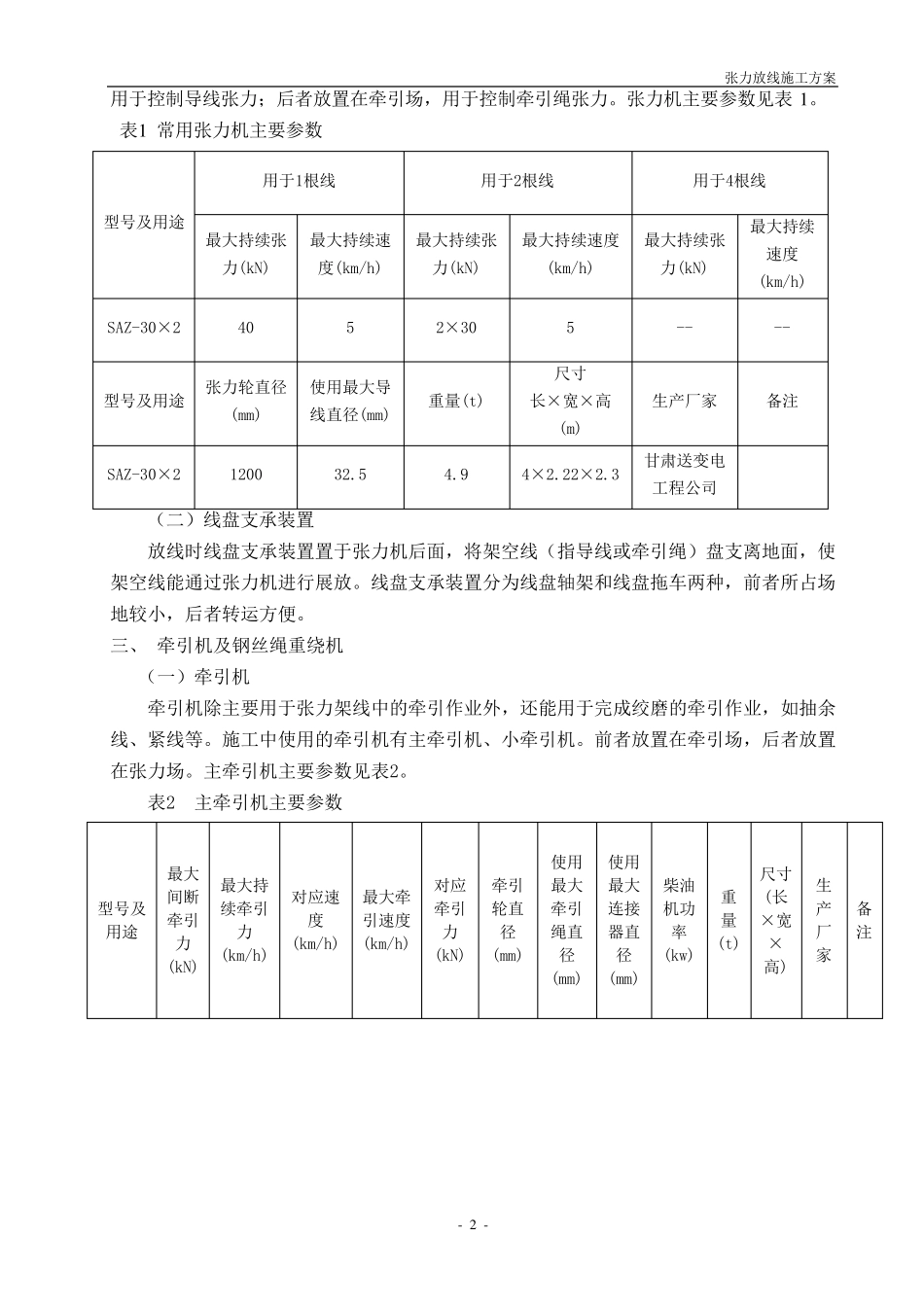

张力放线施工方案 - 1 - 导、地线张力放线施工方案 一、 张力架线的优点及施工流程 张力架线是在架线过程中给导线或避雷线施加一定张力，使之离开地面或跨越被跨越物的一种架线施工方法。采用张力架线时，导线或避雷线不致受到磨损，从而减少导线带电运行后的电晕损耗，且可提高施工效率。我公司采用的张牵设备为： SAZ－30×2 张力机；牵引机为SAQ－75一牵二牵引机；张力架线布置示意图见图1。施工过程为： 1 、展放引绳： 引绳盘置于张力场，用人力向牵引场展放。展放时，引绳依次穿过本架线段各个杆塔的放线滑车，两端分别在张力场和牵引场锚固，以备牵放牵引绳。 2 、牵放牵引绳： 将锚固在牵引场的引绳松开，用旋转连接器与绕在小张力机上的牵引绳连接后，用放置在张力场的小牵引机向张力场牵放，牵放过程中牵引绳应始终保持在悬空状态，直到牵引绳被牵放到张力场，通过走板与导线连接为止。 3 、牵放导线： 将牵引绳用走板与盘在主张力机上的导线相连接，然后用放置在牵引场的主牵引机将导线牵放至牵引场。导线牵放到指定位置后，将它带着张力临时锚固在两端的锚线架上。 4 、紧线工作： 该工作包括紧线、观测与调整弧垂、画印 、挂 线及附 件 安 装 。张力架线使用的工机具包括张力机、牵引机、线盘支 承 装 置、钢 丝 绳卷 绕机、防 捻 钢 丝 绳、分裂 导线放线滑车、走板、网 套 式 连接器、钢 丝 绳连接器等 。 二、 张力机及线盘支 承 装 置 (一) 张力机 张力机用于控 制 放线张力。施工时使用的有 主张力机和小张力机。前 者 放置在张力场，图 1 张力放线施工方案 - 2 - 用于控制导线张力；后者放置在牵引场，用于控制牵引绳张力。张力机主要参数见表1 。 表1 常用张力机主要参数 型号及用途 用于1根线 用于2根线 用于4根线 最大持续张力(kN) 最大持续速度(km/h) 最大持续张力(kN) 最大持续速度(km/h) 最大持续张力(kN) 最大持续速度(km/h) SAZ-30×2 40 5 2×30 5 -- -- 型号及用途 张力轮直径(mm) 使用最大导线直径(mm) 重量(t) 尺寸 长×宽×高(m) 生产厂家 备注 SAZ-30×2 1200 32.5 4.9 4×2.22×2.3 甘肃送变电工程公司 （二）线盘支承装置 放线时线盘支承装置置于张力机后面，将架空线（指导线或牵引绳）盘支离地面，使架空线能通过张力机进行展放。线盘支承装置分为线盘轴架和线盘拖车两种，前者所占场地较小，后者转运...
