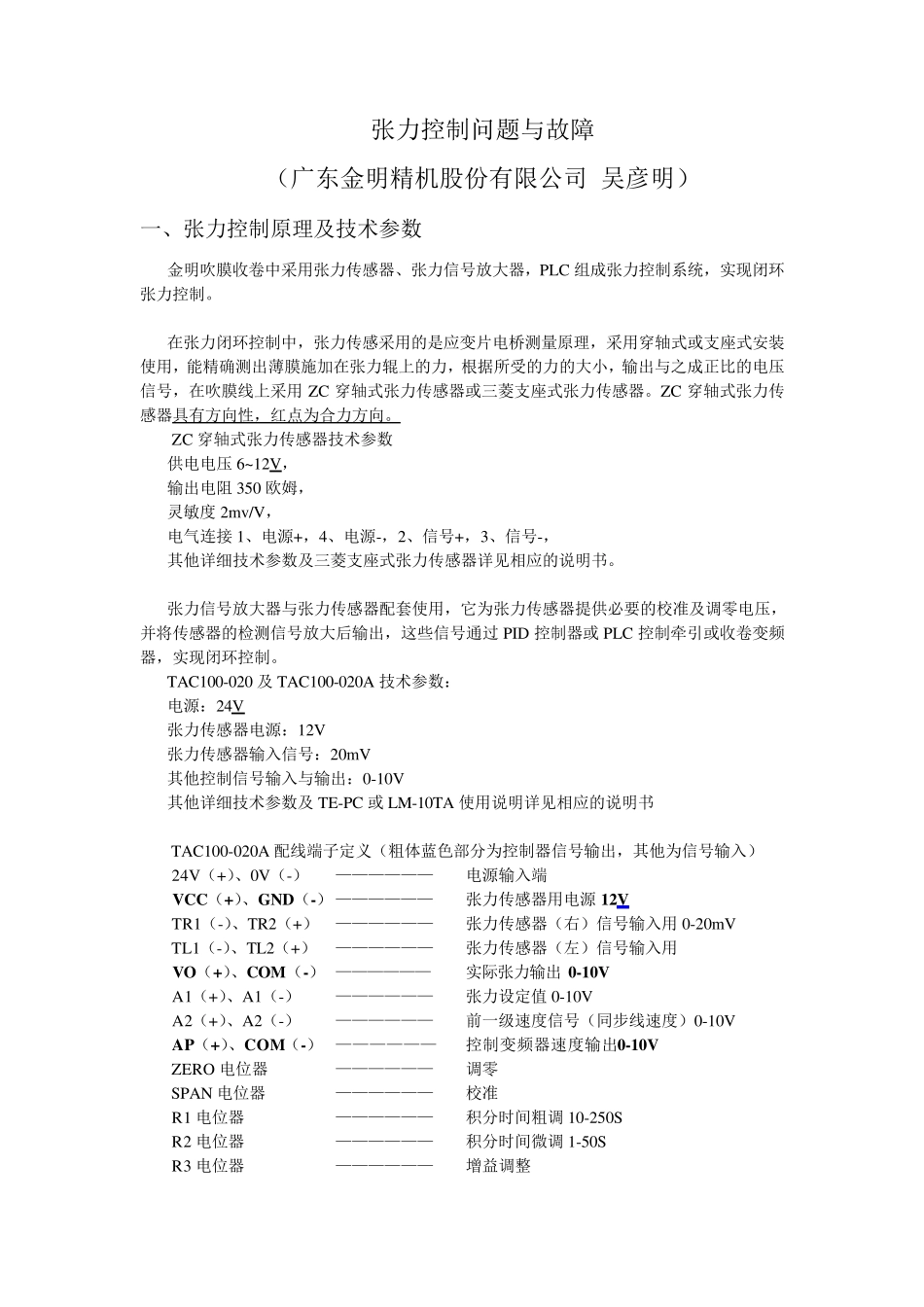

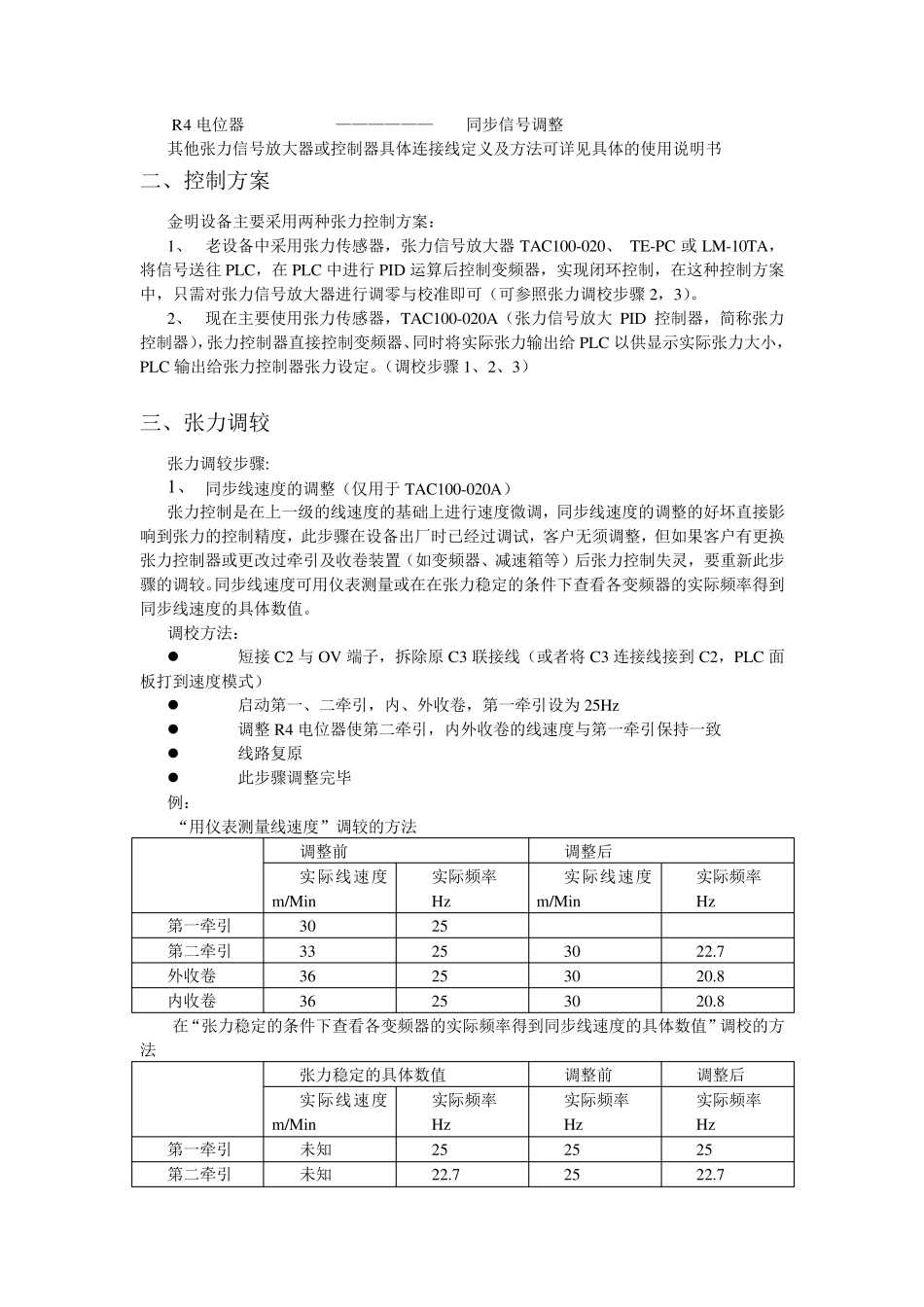

张力控制问题与故障 （广东金明精机股份有限公司 吴彦明） 一、张力控制原理及技术参数 金明吹膜收卷中采用张力传感器、张力信号放大器，PLC 组成张力控制系统，实现闭环张力控制。 在张力闭环控制中，张力传感采用的是应变片电桥测量原理，采用穿轴式或支座式安装使用，能精确测出薄膜施加在张力辊上的力，根据所受的力的大小，输出与之成正比的电压信号，在吹膜线上采用 ZC 穿轴式张力传感器或三菱支座式张力传感器。ZC 穿轴式张力传感器具有方向性，红点为合力方向。 ZC 穿轴式张力传感器技术参数 供电电压 6~12V， 输出电阻 350 欧姆， 灵敏度 2mv/V， 电气连接 1、电源+，4、电源-，2、信号+，3、信号-， 其他详细技术参数及三菱支座式张力传感器详见相应的说明书。 张力信号放大器与张力传感器配套使用，它为张力传感器提供必要的校准及调零电压，并将传感器的检测信号放大后输出，这些信号通过PID 控制器或 PLC 控制牵引或收卷变频器，实现闭环控制。 TAC100-020 及 TAC100-020A 技术参数： 电源：24V 张力传感器电源：12V 张力传感器输入信号：20mV 其他控制信号输入与输出：0-10V 其他详细技术参数及 TE-PC 或 LM-10TA 使用说明详见相应的说明书 TAC100-020A 配线端子定义（粗体蓝色部分为控制器信号输出，其他为信号输入） 24V（+）、0V（-） —————— 电源输入端 VCC（+）、GND（-） —————— 张力传感器用电源 12V TR1（-）、TR2（+） —————— 张力传感器（右）信号输入用 0-20mV TL1（-）、TL2（+） —————— 张力传感器（左）信号输入用 VO（+）、COM（-） —————— 实际张力输出 0-10V A1（+）、A1（-） —————— 张力设定值 0-10V A2（+）、A2（-） —————— 前一级速度信号（同步线速度）0-10V AP（+）、COM（-） —————— 控制变频器速度输出0-10V ZERO 电位器 —————— 调零 SPAN 电位器 —————— 校准 R1 电位器 —————— 积分时间粗调10-250S R2 电位器 —————— 积分时间微调1-50S R3 电位器 —————— 增益调整 R4 电位器 —————— 同步信号调整 其他张力信号放大器或控制器具体连接线定义及方法可详见具体的使用说明书 二、控制方案 金明设备主要采用两种张力控制方案： 1、 老设备中采用张力传感器，张力信号放大器TAC100-020、 TE-PC 或 LM-10TA，将信...
