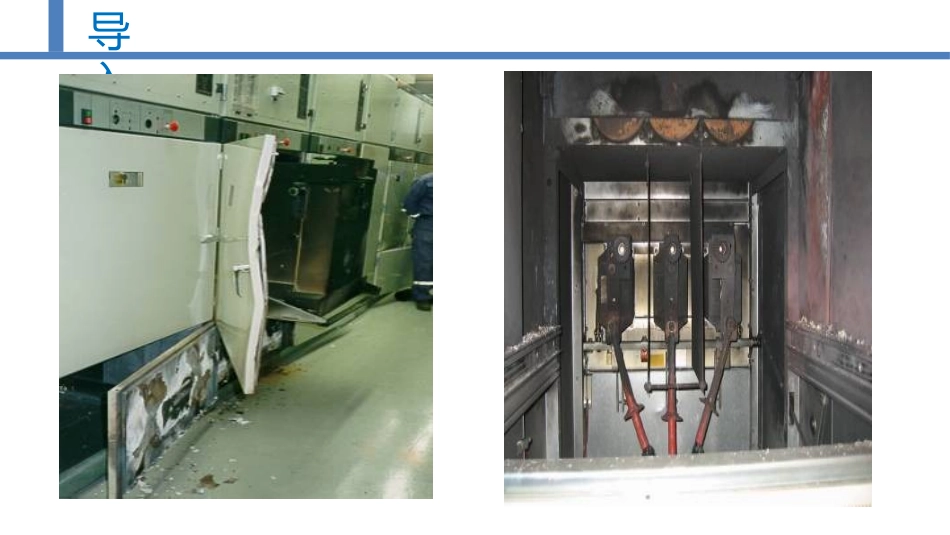

6KV母线弧光保护装置简介讲课人：徐东导入导入是什么对设备造成了如此严重的破坏？电弧光！一二三电弧光的基本原理新型母线弧光保护装置介绍母线弧光保护装置的应用目录content培训对象继电保护工知识目标能够了解电弧光的产生原因能够掌握6KV母线弧光保护的作用和原理课程目标技能目标通过学习本课程能够独立完成6KV母线弧光保护装置的检验方法和故障处理1第一章安全生产方针的由来和发展1.1安全生产方针的由来1.2安全生产方针的发展历程1电弧光的基本原理1.1电弧光的形成1.2电弧光的产生因素1.3电弧光的危害电弧光的形成1.1.1弧光放电当两电极间电压升高时，在电极最近处空气中的正负离子被电场加速，在移动的过程中与其它空气分子碰撞产生新的离子，这种离子大量增加的现象称为“电离”。空气被电离的同时，温度随之急剧上升产生电弧，这种放电称为弧光放电小间隙大电流弧光放电+电弧光的形成1.1.2电弧光短路起火电弧性短路起火：如将两电极接触后再拉开建立了电弧，则维持此10mm长的电弧只需20V的电压。也就是说只要先接触，之后又分开，很可能产生局部温度很高的电弧而成为起火源。带电导体之间如：两导体之间放电或雷电瞬时过电压引起绝缘击穿接地故障接地故障引起电弧短路起火故障率较高爬电出现在设备绝缘表面上的电弧，如电源插头表面电弧光的产生因素1.2电弧光的产生因素绝缘故障：绝缘材料爬距不足，恶劣条件下发生绝缘故障载流回路不良：接头洁面不够，接触不良，大电流时引发过热外来物体进入：外来小动物进入或检修工器具遗留人为操作错误：走错间隔，误操作，未做好安全措施系统方面原因：系统增容，接地方式改变，系统谐振过电压等电弧光的危害1.3.1电弧光的特点空气弧光产生时候最大的瞬时功率可以达40MW内部温度可以升至10000-20000°C弧光产生时和结束时的温度可以达到4500°C弧光的最大电压可达500-1000V弧光的光强可以超过正常的照明光强2000倍解决问题的关键在于尽快切断电源，熄灭电弧电弧光的危害1.3.1电弧光的特点0100200400msCablefireCopperfireSteelfireI²t,kA²sTotalbreakingtimewitharcprotection7+(35..80)ms开关电弧燃烧产生的能力与短路时间的关系高温度高强度高能量高破坏电弧光的危害1.3.2电弧光的危害对人体的危害弧光的光强很容易使人的眼睛刺伤；电弧爆炸造成的烧伤是最严重的伤害；电爆时产生的巨响对听觉的伤害和爆炸弹力对人体的伤害热能和火焰是可以致命的伤害；电弧周围的空气在弧光强烈辐射作用下，还会产生臭氧、氮氧化物等有毒气体伤害呼吸系统。对设备的危害开关柜的弧光短路故障，往往由于没有得到及时清除，发展为中压母线故障，其危害是非常严重的，象造成发电厂厂用电瓦解、重要用户停电，更严重的导致多组开关柜同时烧毁的“火烧连营”事故等等，而近年来由于母线故障巨大的短路电流冲击造成主变损坏也不少见，这些事故均造成重大的经济损失。章节练习载体不良人为误操作谐振过电压绝缘下降动物入侵遗留工器具电弧光产生的原因过负荷运行本章小结本章简要介绍了电弧光的形成过程，分析了电弧光短路产生的五种原因，通过对电弧光的短路特性进行分析，阐述了电弧光短路对人身和设备的危害，加深学员对电弧光短路的了解程度。1第一章安全生产方针的由来和发展1.1安全生产方针的由来1.2安全生产方针的发展历程2新型母线弧光保护装置介绍2.1传统母线弧光保护方式2.2新型母线弧光保护装置原理传统母线弧光保护方式2.1传统母线弧光保护方式IEC298标准附录AA中规定开关柜内部燃弧时间是100ms，开关柜可以承受电弧燃烧时间为100ms。由于发生弧光故障在断路器动作前，故障短路电弧是一直在燃烧，即保护动作时间加上断路器分闸时间之和，即为电弧燃烧的持续时间。从保护开关柜方面考虑，保护动作时间应在小于100ms切除故障以防止弧光短路进一步发展扩大造成更大的危害和毁坏设备。国际GB1094.5－2003规定的110kV及以上电压等级变压器的热稳定允许时间为2s，动稳定时间为0.25s。但实际上，在低压侧出口短路故障靠过流后备保护切除的动作时间往往在2s以上，离0.25s的变压器的动稳定时间相差甚远。在近区低压侧出口（低压母线）短...
