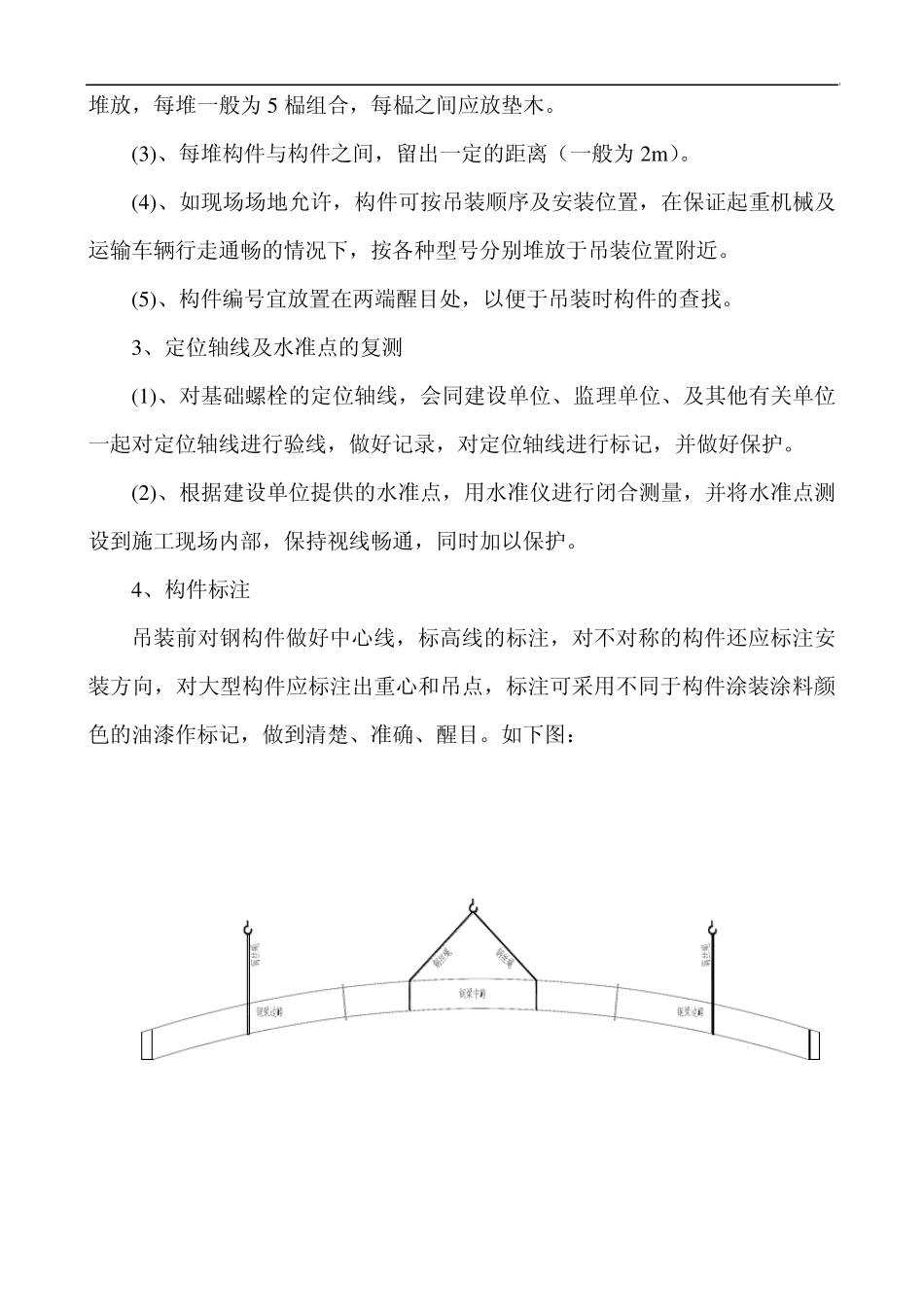

钢结构吊装专项施工方案 工程名称:上虞百安广场红星美凯龙 建设单位:浙江百联安置业有限公司 施工单位: 浙江烨展钢构有限公司 编 制 : 审 核: 批 准: 二 ○ 一 三 年 月 一、工程概况 1、工程名称:上虞百安广场红星美凯龙。 2、工程结构型式:结构形式为钢筋混凝土框架结构及屋面弧形钢架结构。 本工程弧形钢架结构,主要柱网为(8.5× 3) m×(3.5× 1) m,屋面梁端部下翼缘标高为23.7m。 二、吊装前准备 1、构件的运输 (1)、在装卸、运输过程应尽量保护构件,避免构件在运输过程中受到损坏。 (2)、对一些次要构件由于刚度较小、数量较多,在运输过程中应进行打包,严禁散装,造成发运的混乱。 (3)、运输的构件必须按照吊装要求程序进行发运,尽量考虑配套供应,确保现场顺利吊装。 ⑷、构件应对称放置在运输车辆上,装卸车时应对称操作,确保车身和车上构件的固定。 (5)、 次要构件和主要构件一起装车运输,不应在次要构件上堆放重型构件,造成构件的受压变形。 (6)、构件运输过程中应放置垫木,在用钢丝绳固定时应做好构件四角保护工作,防止构件变形和刻断钢丝绳,对不稳定构件应采用支架稳定。 2、构件的堆放 (1)、构件堆放场地应平整,场基坚实,无积水。 (2)、构件堆放应使用垫木,垫木必须上下对齐,每堆构件堆放高度应视构件的情况分别掌握,一般和次要构件(支撑、檩条、墙梁等)不宜超过1m ,重型和大型主要构件采用单层堆放,对平面刚度差的构件如桁架,一般采用竖立 堆放,每堆一般为5 榀组合,每榀之间应放垫木。 (3)、每堆构件与构件之间,留出一定的距离(一般为2m )。 (4)、如现场场地允许,构件可按吊装顺序及安装位置,在保证起重机械及运输车辆行走通畅的情况下,按各种型号分别堆放于吊装位置附近。 (5)、构件编号宜放置在两端醒目处,以便于吊装时构件的查找。 3、定位轴线及水准点的复测 (1)、对基础螺栓的定位轴线,会同建设单位、监理单位、及其他有关单位一起对定位轴线进行验线,做好记录,对定位轴线进行标记,并做好保护。 (2)、根据建设单位提供的水准点,用水准仪进行闭合测量,并将水准点测设到施工现场内部,保持视线畅通,同时加以保护。 4、构件标注 吊装前对钢构件做好中心线,标高线的标注,对不对称的构件还应标注安装方向,对大型构件应标注出重心和吊点,标注可采用不同于构件涂装涂料颜色的油漆作标记,做到清楚、准确、醒目。如下图: 5 ...
