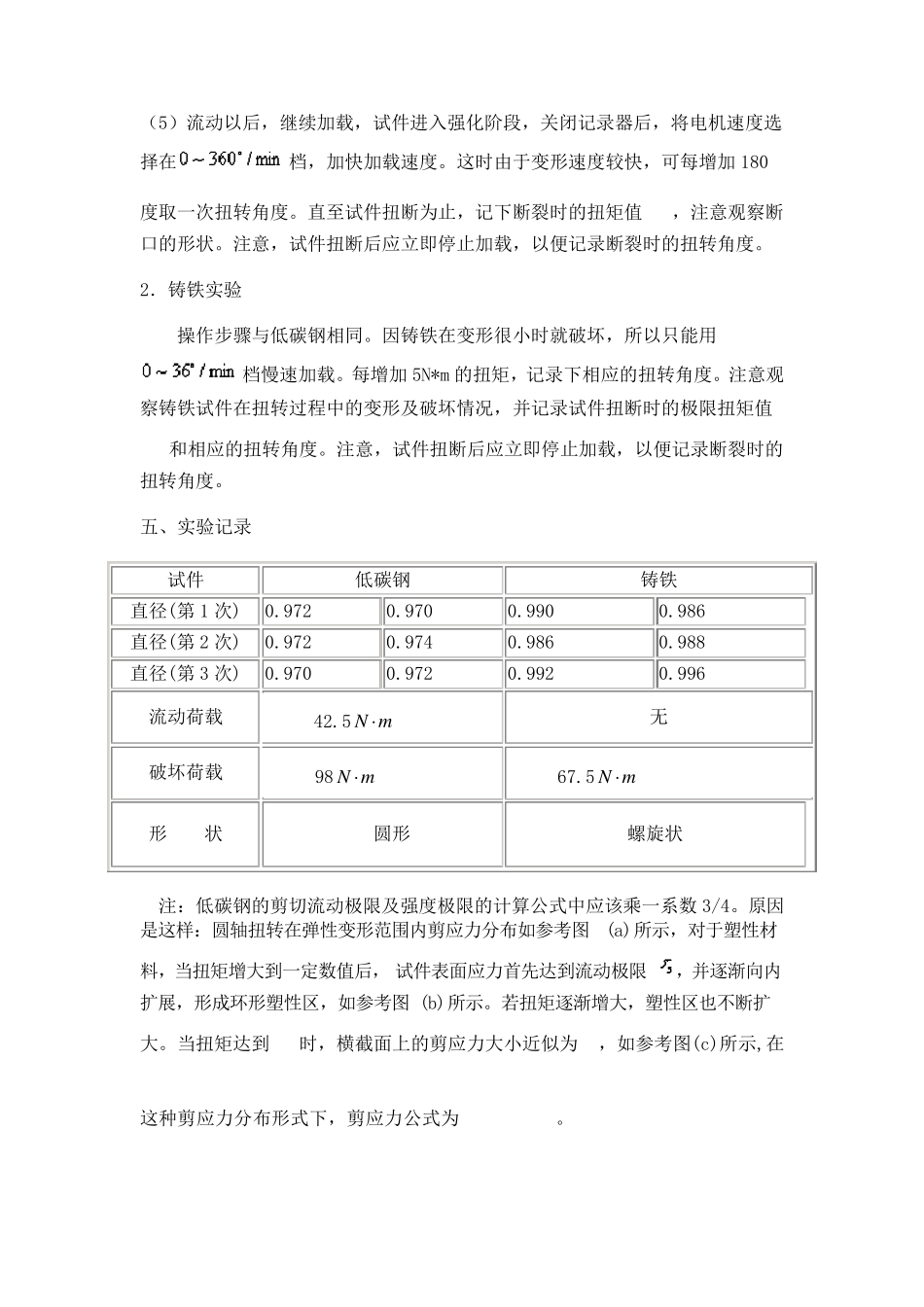

《材料力学实验报告-弯曲扭转》 扭转实验 一、实验目的 1．学习扭转实验机的构造原理，并进行操作练习。 2．测定低碳钢的剪切屈服极限、剪切强度极限和铸铁的剪切强度极限。 3．观察低碳钢和铸铁在扭转过程中的变形和破坏情况。 二、实验仪器 扭转实验机，游标卡尺。 三．实验原理 塑性材料和脆性材料在扭转时的力学性能。(参考材料力学课本及其它相关书籍) 四、实验步骤 1．低碳钢实验 （1）量取试件直径。在试件上选取 3 个位置，每个位置互相垂直地测量 2 次直径，取其平均值；然后从 3 个位置的平均直径值中取最小值作为试件的直径。 （2）将扭转实验机刻度盘的从动针调至靠近主动针。主动针的调零方式为自动调整，如果主动针不在零位，应通知老师，由老师进行调整。绝对不能用调从动针的方法，将两针调至零位。 （3）把试件安装在扭转试验机的夹头内，并将螺丝拧紧（勿太用力）。安装时，一定要注意主动夹头的夹块要保持水平（固定夹头的夹块总是 水平的），以 避 免引 起 初 始 扭矩 。如果已 经 出 现 小量的初 始 扭矩 ，只 要不超 过 5N*m，可 以 开 始 加载 。另 外 ，试件在水平面 和垂直面 上不能歪 斜 ，否 则 加 载 后试件将发 生 扭曲 。 （4）打 开 绘 图 记 录 器的开 关；将调速 旋 钮 置于 低速 位置。开 始 用档慢 速 加 载 ，每增 加 5N*m 的扭矩 ，记 录 下 相应的扭转角 度。实验过程中，注意观察试件的变形情况和图 ，当 材料发 生 流 动时，记 录 流 动时的扭矩 值和相应的扭转角 度。另 外 ，注意记 录 扭矩 刚 开 始 下 降 时的扭矩 值和相应的扭转角 度。扭矩 值估 读 到0.1N*m。 （5）流动以后，继续加载，试件进入强化阶段，关闭记录器后，将电机速度选择在档，加快加载速度。这时由于变形速度较快，可每增加180度取一次扭转角度。直至试件扭断为止，记下断裂时的扭矩值，注意观察断口的形状。注意，试件扭断后应立即停止加载，以便记录断裂时的扭转角度。 2．铸铁实验 操作步骤与低碳钢相同。因铸铁在变形很小时就破坏，所以只能用档慢速加载。每增加5N*m 的扭矩，记录下相应的扭转角度。注意观察铸铁试件在扭转过程中的变形及破坏情况，并记录试件扭断时的极限扭矩值和相应的扭转角度。注意，试件扭断后应立即停止加载，以便记录断裂时的扭转角度。 五、实验记录 试件 低碳钢 铸铁 直径(...
