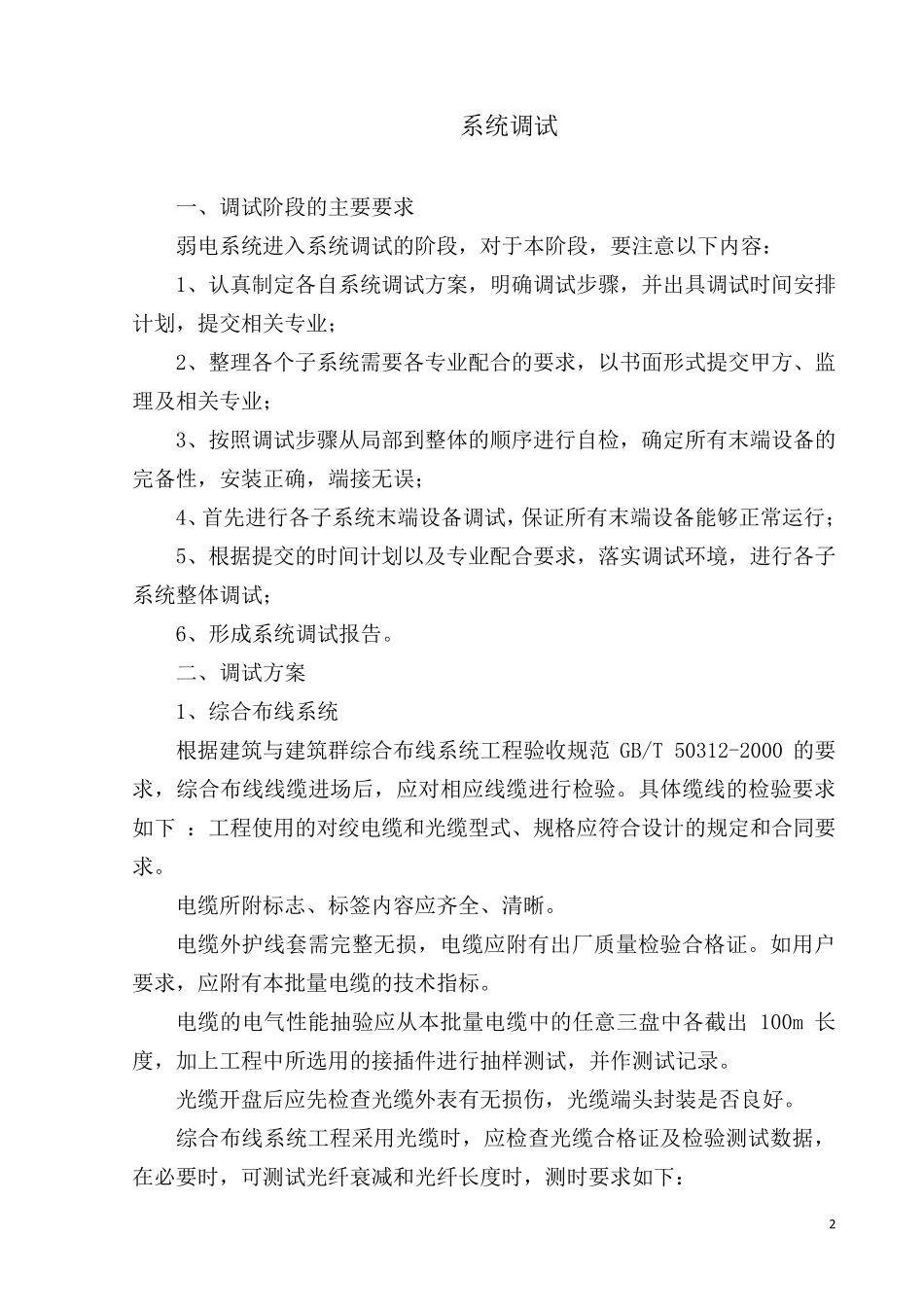

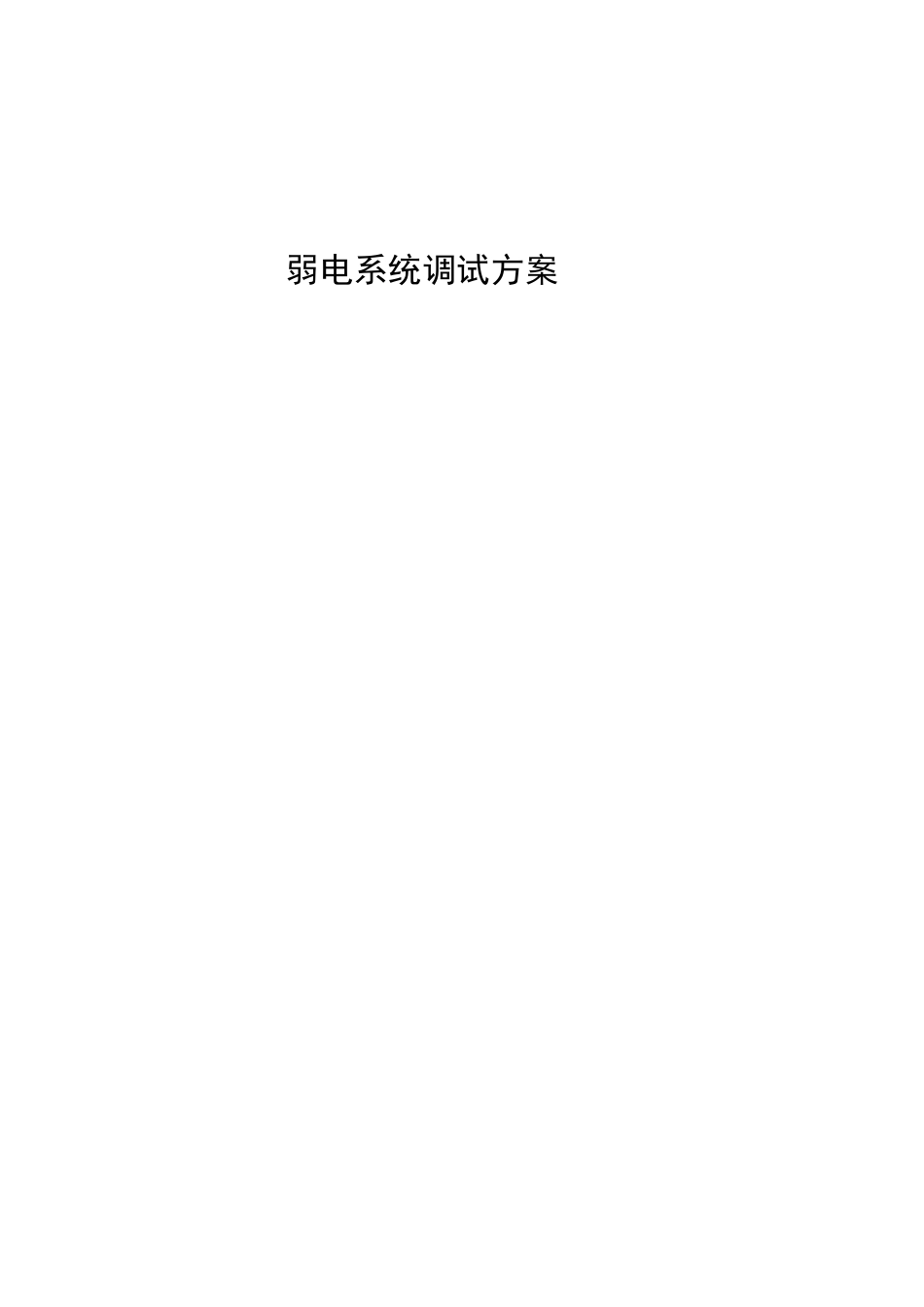

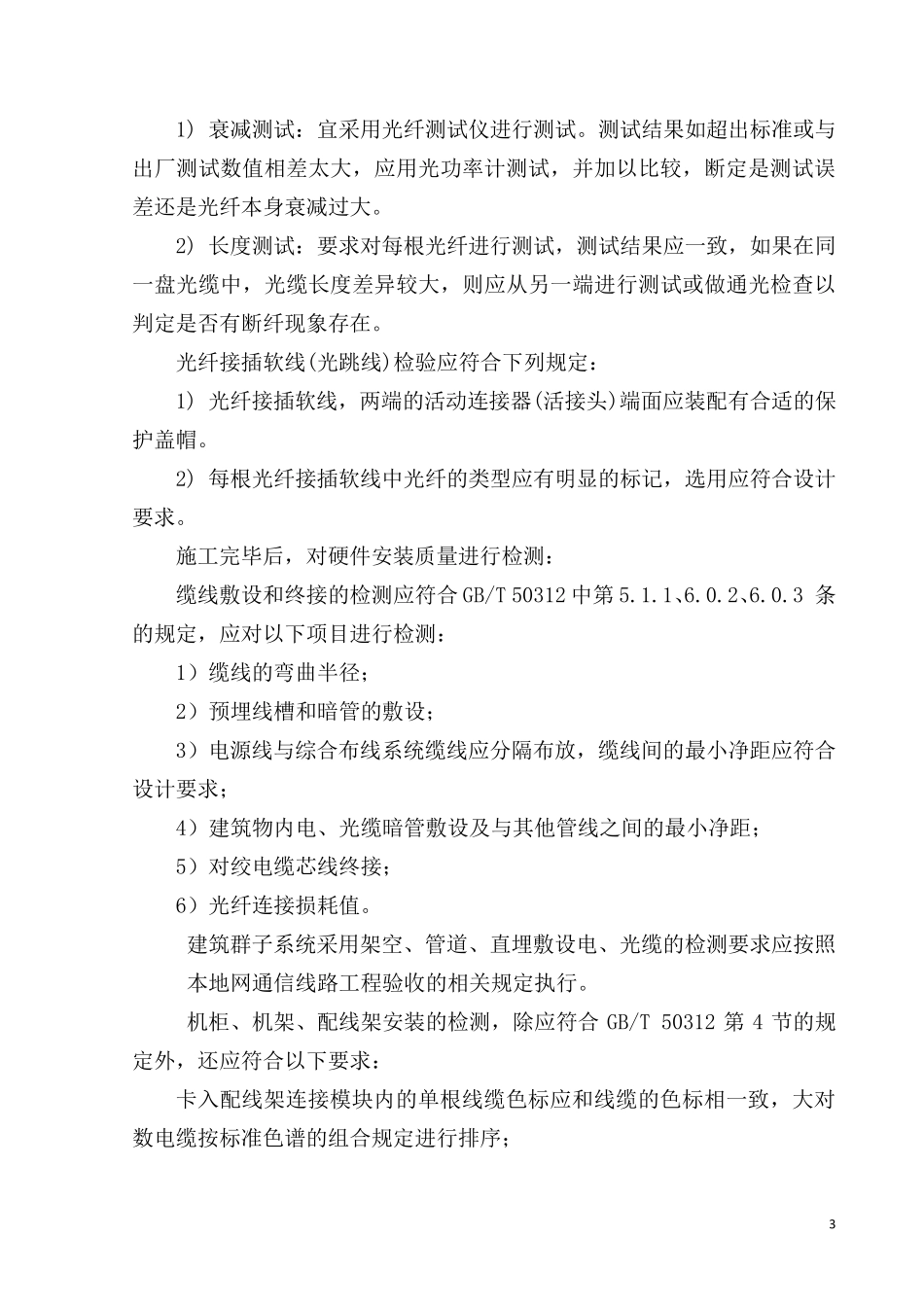

弱电系统调试方案 2 系统调试 一、调试阶段的主要要求 弱电系统进入系统调试的阶段，对于本阶段，要注意以下内容： 1、认真制定各自系统调试方案，明确调试步骤，并出具调试时间安排计划，提交相关专业； 2、整理各个子系统需要各专业配合的要求，以书面形式提交甲方、监理及相关专业； 3、按照调试步骤从局部到整体的顺序进行自检，确定所有末端设备的完备性，安装正确，端接无误； 4、首先进行各子系统末端设备调试，保证所有末端设备能够正常运行； 5、根据提交的时间计划以及专业配合要求，落实调试环境，进行各子系统整体调试； 6、形成系统调试报告。 二、调试方案 1、综合布线系统 根据建筑与建筑群综合布线系统工程验收规范 GB/T 50312-2000 的要求，综合布线线缆进场后，应对相应线缆进行检验。具体缆线的检验要求如下 ：工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。 电缆所附标志、标签内容应齐全、清晰。 电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。 电缆的电气性能抽 验应从本批量电缆中 的任 意三 盘 中 各截 出 100m 长度 ，加 上 工程中 所选 用的接插 件 进行抽 样 测 试，并作 测 试记 录 。 光缆开 盘 后应先检查 光缆外表 有无损伤 ，光缆端头 封 装是 否 良 好 。 综合布线系统工程采 用光缆时，应检查 光缆合格证及检验测 试数 据，在 必 要时，可 测 试光纤 衰 减 和光纤 长 度 时，测 时要求如下： 3 1) 衰减测试：宜采用光纤测试仪进行测试。测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。 2) 长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光缆中，光缆长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。 光纤接插软线(光跳线)检验应符合下列规定： 1) 光纤接插软线，两端的活动连接器(活接头)端面应装配有合适的保护盖帽。 2) 每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。 施工完毕后，对硬件安装质量进行检测： 缆线敷设和终接的检测应符合GB/T 50312 中第5.1.1、6.0.2、6.0.3 条的规定，应对以下项目进行检测： 1）缆线的弯曲半径； 2）预埋线槽和暗管的敷设； 3）电源线与综合布线系统缆线应分隔布放，...
