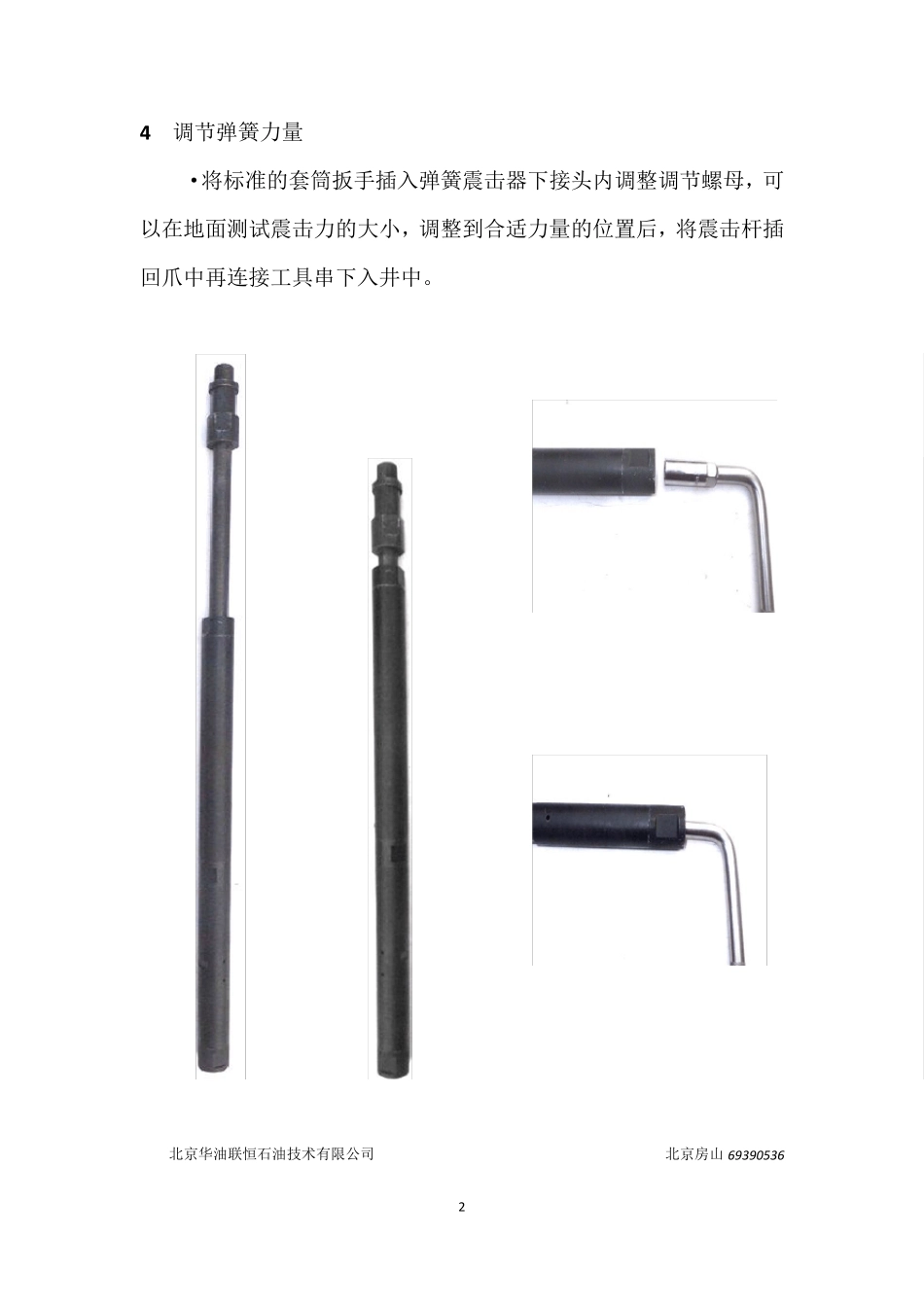

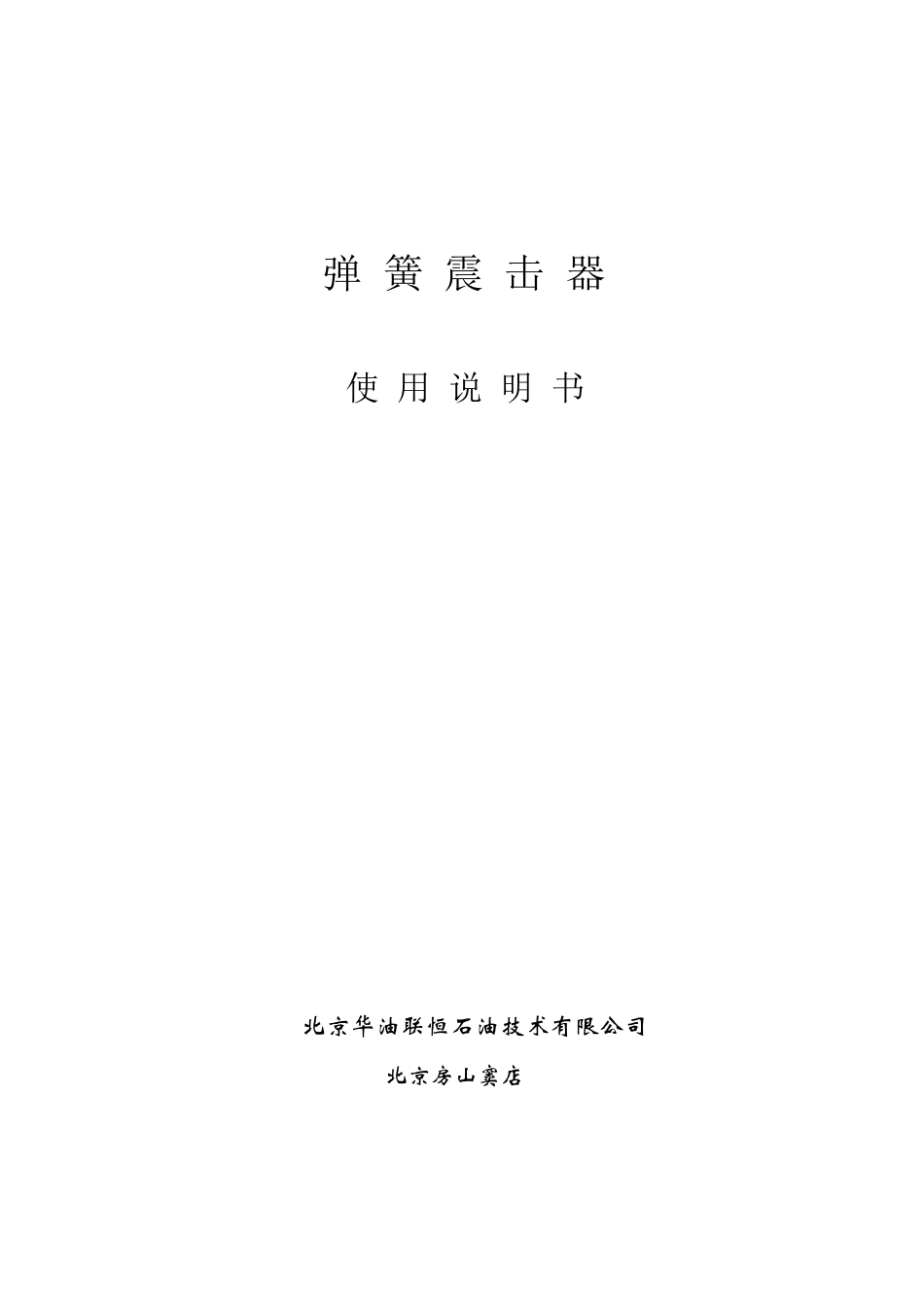

弹 簧 震 击 器 使 用 说 明 书 北京华油联恒石油技术有限公司 北京房山窦店 北京华油联恒石油技术有限公司 北京房山 69390536 1 弹簧震击器使用说明书 1 概述 ·该弹簧震击器用于油田直井、斜井的重载打捞作业中提供向上的震击力。 2 结构特点 ·当上拉钢丝时，震击杆通过爪带动接杆克服蝶形弹簧片弹簧力向上运动，运行一段行程，联接短节迫使爪内收，使爪与接杆脱离，从而形成冲击力作用在筒体上，传至工具串。 ·通过调整调节螺母可以获得由低到高不同的震击力，从而式震击方便灵活。 3 弹簧震击器技术参数 ·弹簧震击器 （1.5” ， 1.875”） ·规格：1.5” ·打捞颈：1.375” ·连接螺纹:15/16”-10UN ·行程：10”（254m m ） ·最大释放力：450KG 北京华油联恒石油技术有限公司 北京房山 69390536 2 4 调节弹簧力量 ·将标准的套筒扳手插入弹簧震击器下接头内调整调节螺母，可以在地面测试震击力的大小，调整到合适力量的位置后，将震击杆插回爪中再连接工具串下入井中。 北京华油联恒石油技术有限公司 北京房山 69390536 3 弹簧震击器的安装与保养 1 接套、接杆、爪及弹簧的安装 ·将接套（8）、接杆（7）、爪（6）及弹簧（15）按下图顺序安装 ·安装好后如图 2 碟形簧片的安装 ·先将安装好的接杆装在外套筒（9）内，如图 北京华油联恒石油技术有限公司 北京房山 69390536 4 ·再把垫片（10）、碟形簧片（11）、压套（12）和螺母（13）依次装入外套筒里，如下图 ·装好后如图 3 安装联接短结和筒体 ·按如图顺序安装联接短结（5）和筒体（3） ·安装好的联接短结和筒体，如下图 北京华油联恒石油技术有限公司 北京房山 69390536 5 4 安装打捞颈、上接头及震击杆 ·将震击杆（4）插过上接头（2），再连上打捞颈（1），如下图 ·按以上顺序安装后如下图 5 连接震击杆与筒体 ·将震击杆部分与筒体部分连接，如图 ·按以上方向连接后如图 6 连接下接头 ·将下接头与外筒套连接
