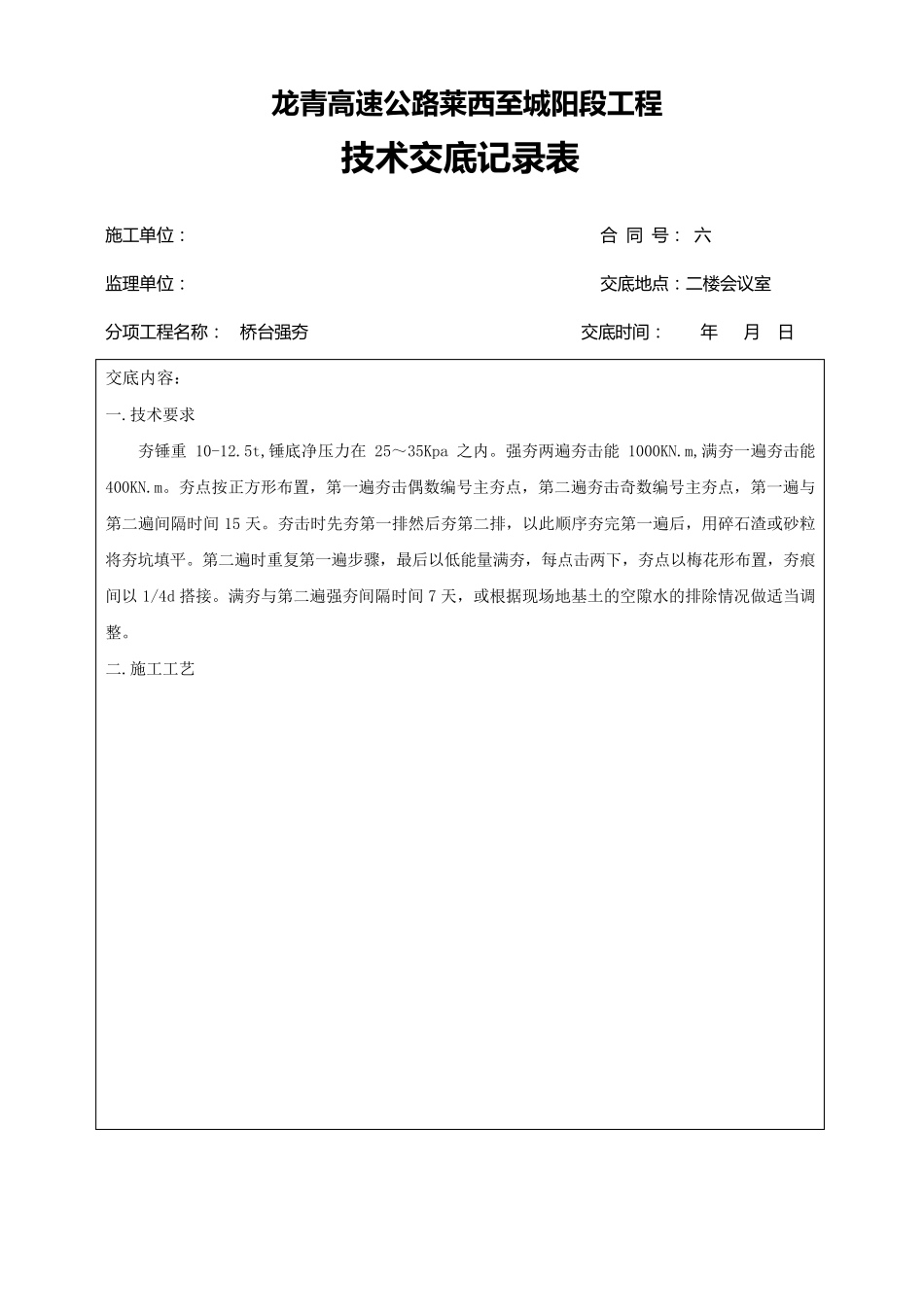

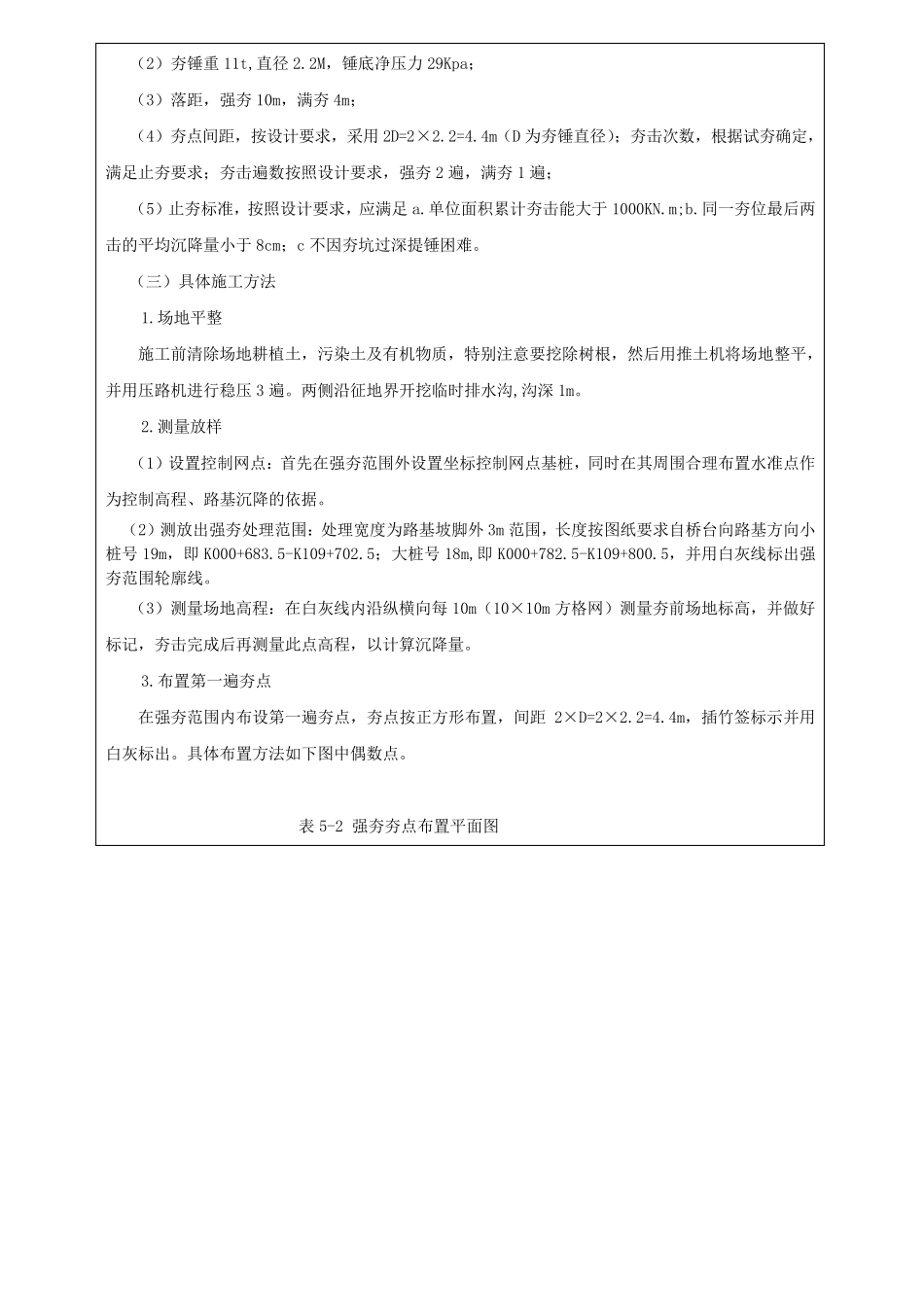

龙 青 高 速 公 路 莱 西 至 城 阳 段 工 程 技 术 交底记录表 施 工 单 位 : 合 同 号 : 六 监 理 单 位 : 交 底 地 点 : 二楼会议室 分项工 程名称: 桥台强夯 交 底 时间: 年 月 日 交底内容: 一.技术要求 夯锤重10-12.5t,锤底净压力在25~35Kpa 之内。强夯两遍夯击能 1000KN.m,满夯一遍夯击能400KN.m。夯点按正方形布置,第一遍夯击偶数编号主夯点,第二遍夯击奇数编号主夯点,第一遍与第二遍间隔时间 15 天。夯击时先夯第一排然后夯第二排,以此顺序夯完第一遍后,用碎石渣或砂粒将夯坑填平。第二遍时重复第一遍步骤,最后以低能量满夯,每点击两下,夯点以梅花形布置,夯痕间以 1/4d 搭接。满夯与第二遍强夯间隔时间 7 天,或根据现场地基土的空隙水的排除情况做适当调整。 二.施工工艺 (一)施工步骤 1.平整场地; 2.放出第一遍夯点位置,测量场地高程; 3.夯机就位,起吊吊钩至设计落距高度,将吊钩牵引钢丝绳固定,锁定落距; 4.将夯锤平稳提起置于夯点位置,测量夯前锤顶高程; 5.起吊夯锤至预定高度,夯锤自动脱钩下落夯击夯点; 6.测量夯顶高程,记录夯坑下沉量; 7.重复步骤5~6,按设计的夯击数和控制标准,完成一个夯点的夯击; 8.夯锤移位到下一个夯点,重复步骤2~5,完成第一遍夯点的夯击; 9.用推土机将夯坑整平或推平,用方格网测量场地高程,计算本遍场地夯击沉降量; 10.间隔14 天,按以上步骤完成第二遍夯击; 11.间隔7 天,进行满夯施工。 12.整平场地,用压路机将满夯后的虚土层碾压密实,用方格网测量地面高程。 (二)试验段采用的参数 (1)夯击能,根据设计要求强夯1000KN.m,满夯400KN.m; (2)夯锤重11t,直径2.2M,锤底净压力29Kpa; (3)落距,强夯10m,满夯4m; (4)夯点间距,按设计要求,采用2D=2×2.2=4.4m(D 为夯锤直径);夯击次数,根据试夯确定,满足止夯要求;夯击遍数按照设计要求,强夯2 遍,满夯1 遍; (5)止夯标准,按照设计要求,应满足 a.单位面积累计夯击能大于 1000KN.m;b.同一夯位最后两击的平均沉降量小于 8cm;c 不因夯坑过深提锤困难。 (三)具体施工方法 1.场地平整 施工前清除场地耕植土,污染土及有机物质,特别注意要挖除树根,然后用推土机将场地整平,并用压路机进行稳压3 遍。两侧沿征地界开挖临时排水沟,沟深 1m。 2.测量放样 (1)设置控制网点:首先在强夯范围外设置...
