强电与弱点布线工艺

强电与弱点布线工艺_第1页
1/10
强电与弱点布线工艺_第2页
2/10
强电与弱点布线工艺_第3页
3/10

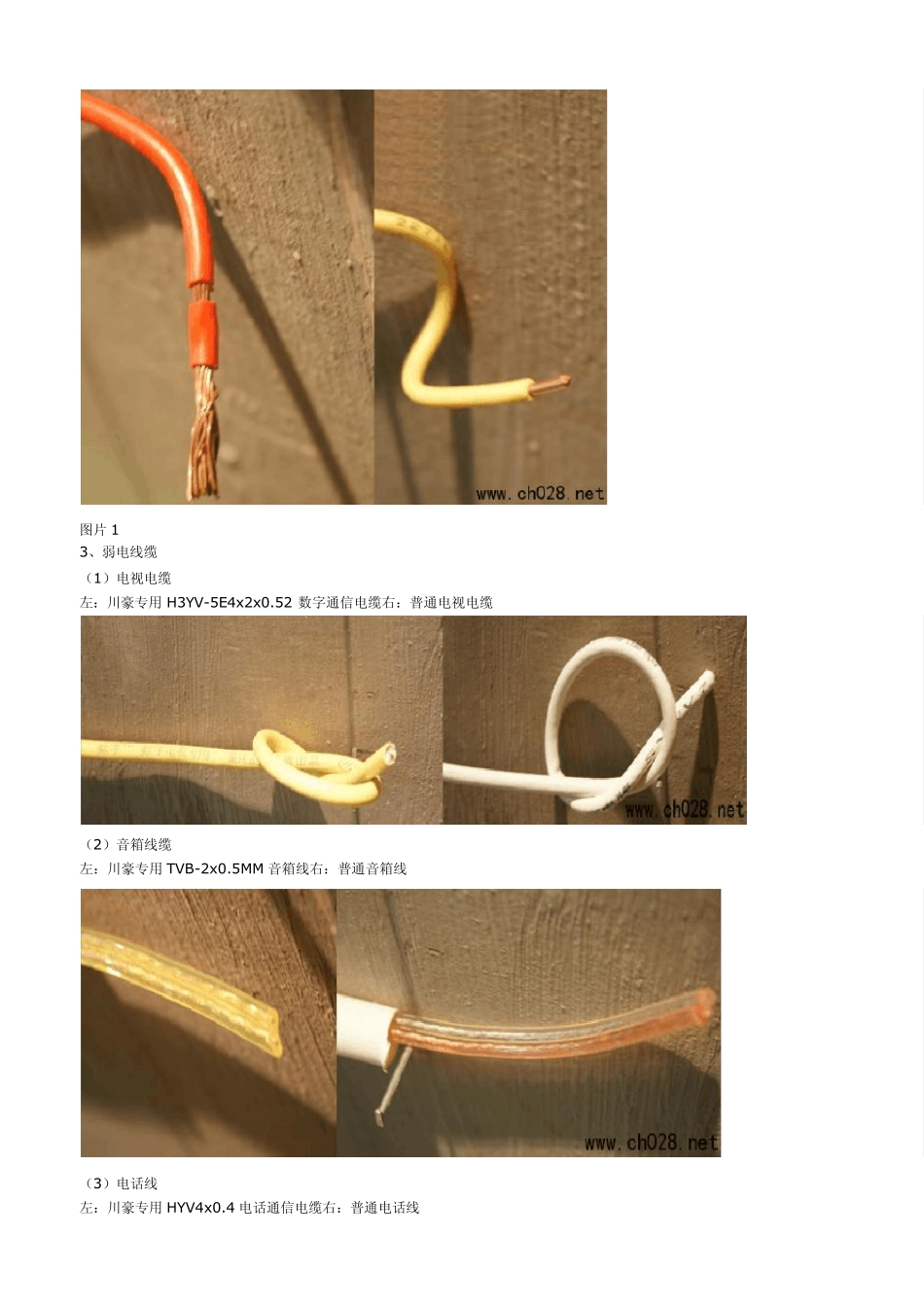

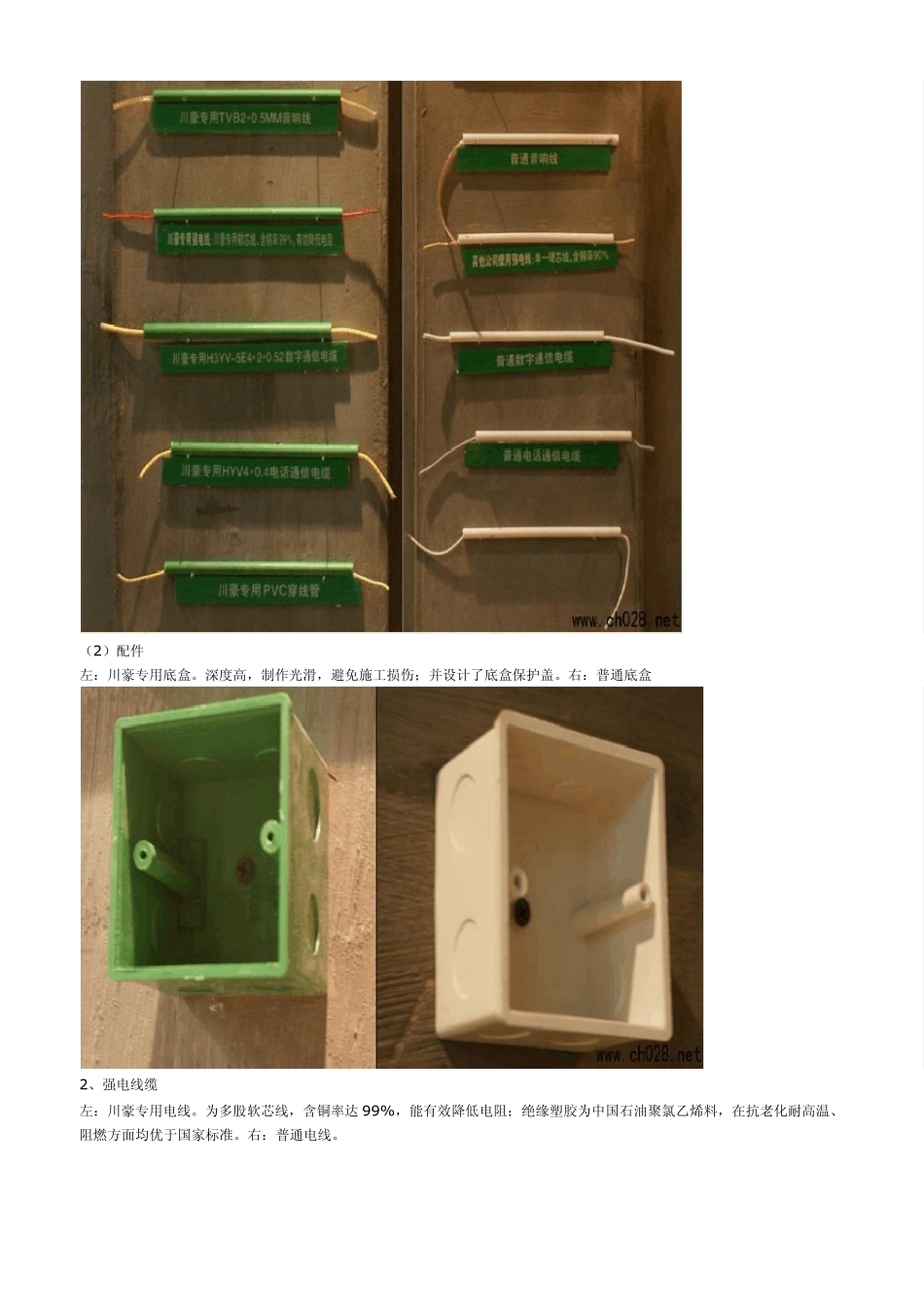

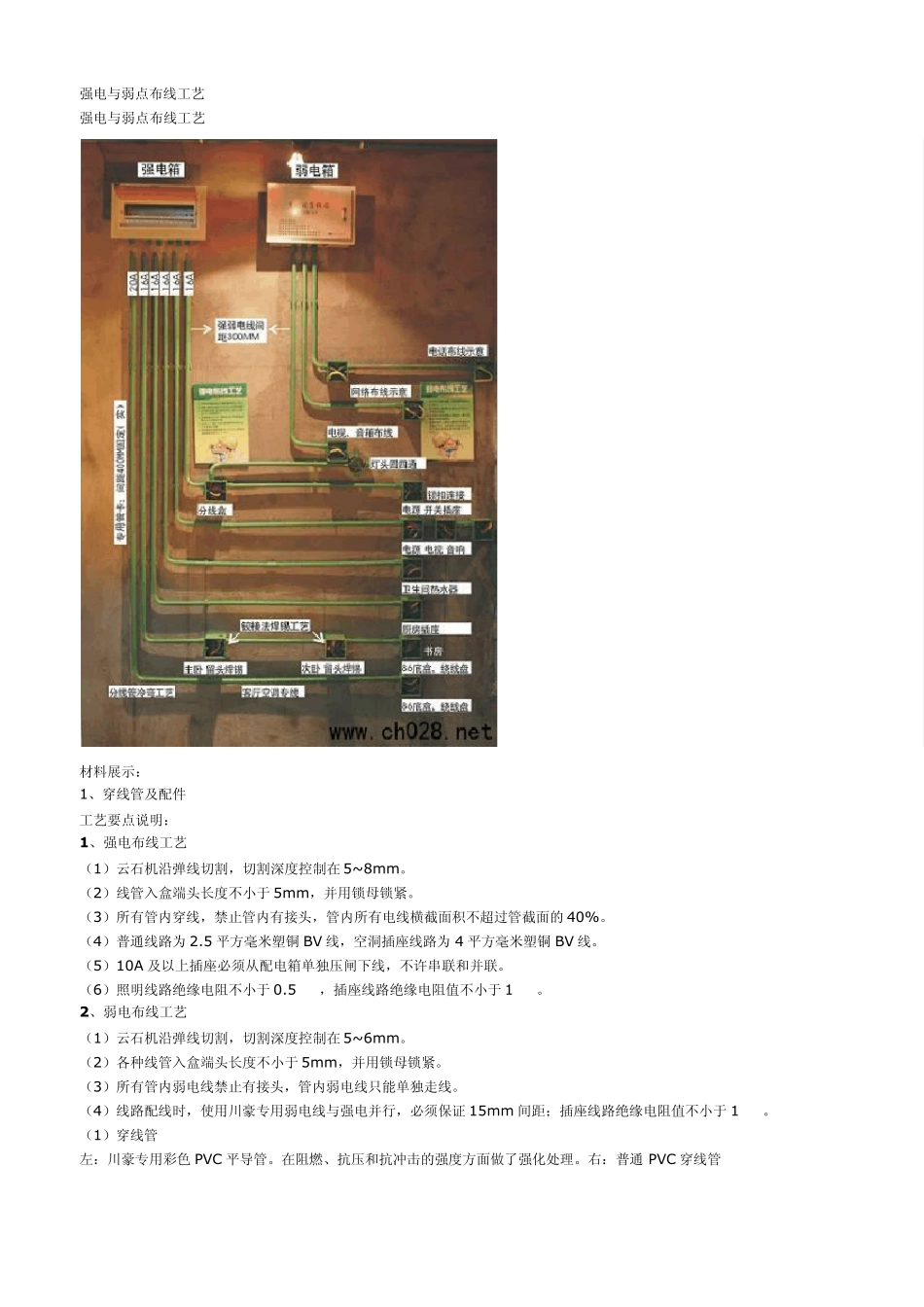

强电与弱点布线工艺 强电与弱点布线工艺 材料展示: 1、穿线管及配件 工艺要点说明: 1、强电布线工艺 (1)云石机沿弹线切割,切割深度控制在 5~8mm。 (2)线管入盒端头长度不小于 5mm,并用锁母锁紧。 (3)所有管内穿线,禁止管内有接头,管内所有电线横截面积不超过管截面的 40%。 (4)普通线路为 2.5 平方毫米塑铜 BV 线,空洞插座线路为 4 平方毫米塑铜 BV 线。 (5)10A 及以上插座必须从配电箱单独压闸下线,不许串联和并联。 (6)照明线路绝缘电阻不小于 0.5MΩ,插座线路绝缘电阻值不小于 1MΩ。 2、弱电布线工艺 (1)云石机沿弹线切割,切割深度控制在 5~6mm。 (2)各种线管入盒端头长度不小于 5mm,并用锁母锁紧。 (3)所有管内弱电线禁止有接头,管内弱电线只能单独走线。 (4)线路配线时,使用川豪专用弱电线与强电并行,必须保证 15mm 间距;插座线路绝缘电阻值不小于 1MΩ。 (1)穿线管 左:川豪专用彩色 PVC 平导管。在阻燃、抗压和抗冲击的强度方面做了强化处理。右:普通 PVC 穿线管 (2)配件 左:川豪专用底盒。深度高,制作光滑,避免施工损伤;并设计了底盒保护盖。右:普通底盒 2、强电线缆 左:川豪专用电线。为多股软芯线,含铜率达 99%,能有效降低电阻;绝缘塑胶为中国石油聚氯乙烯料,在抗老化耐高温、阻燃方面均优于国家标准。右:普通电线。 图片1 3、弱电线缆 (1)电视电缆 左:川豪专用 H3YV-5E4x2x0.52 数字通信电缆右:普通电视电缆 (2)音箱线缆 左:川豪专用 TVB-2x0.5MM 音箱线右:普通音箱线 (3)电话线 左:川豪专用 HYV4x0.4 电话通信电缆右:普通电话线 循环水系统及布管工艺 工艺要点说明: 给水管为川豪专用EVOP 管、弯头,直接采用热熔连接,给水管走管必须横平竖直,左热右冷,专用过桥弯。 材料展示: 1、给水管 左:川豪专用EVOP 给水管。绿色为冷水管,黄色为热水管。为三层高压挤塑管,表层为抗紫外线阻氧层;内层为抗菌环保层;中间层为稳态层;管件铜采用国标 62 铜。右:普通给水管。 2、排水管 左:川豪专用排水管及管件右:普通排水管及管件 弱点布线施工规范与工艺(适用于强电与弱电改造) 一、一般规定 1、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。 2、配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。 3、配线...
