强电安装施工方案

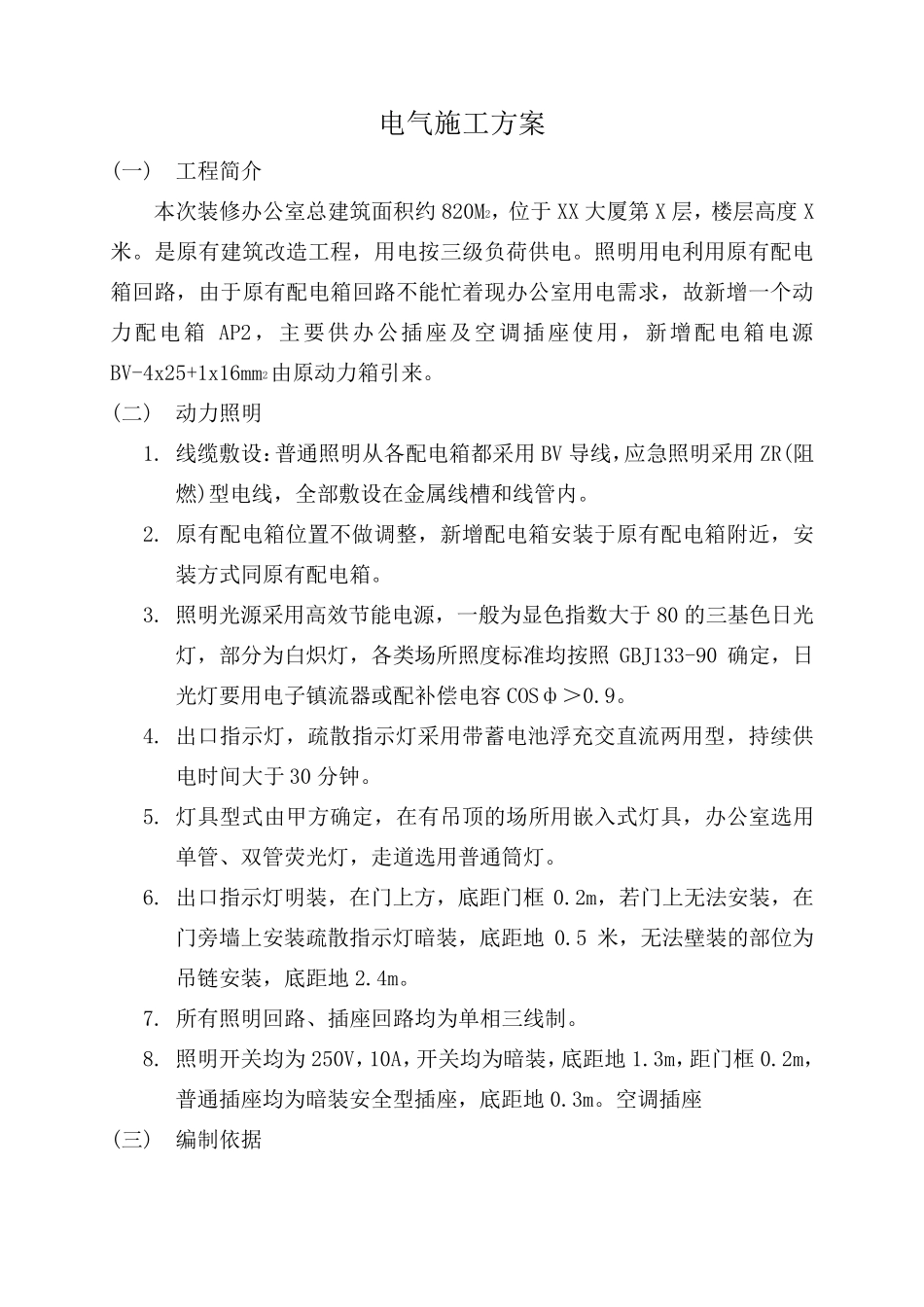

电 气 施 工 方 案 (一 ) 工 程 简 介 本 次 装 修 办 公 室 总 建 筑 面 积 约 820M2， 位 于 XX 大 厦 第 X 层 ， 楼 层 高 度 X米 。 是 原 有 建 筑 改 造 工 程 ， 用 电 按 三 级 负 荷 供 电 。 照 明 用 电 利 用 原 有 配 电箱 回 路 ， 由 于 原 有 配 电 箱 回 路 不 能 忙 着 现 办 公 室 用 电 需 求 ， 故 新 增 一 个 动力 配 电 箱AP2， 主 要 供 办 公 插 座 及 空 调 插 座 使 用 ， 新 增 配 电 箱 电 源BV-4x25+1x16mm2由 原 动 力 箱 引 来 。 (二 ) 动 力 照 明 1. 线 缆 敷 设 ：普 通 照 明 从 各 配 电 箱 都 采 用 BV 导 线 ，应 急 照 明 采 用 ZR(阻燃 )型 电 线 ， 全 部 敷 设 在 金 属 线 槽 和 线 管 内 。 2. 原 有 配 电 箱 位 置 不 做 调 整 ， 新 增 配 电 箱 安 装 于 原 有 配 电 箱 附 近 ， 安装 方 式 同 原 有 配 电 箱 。 3. 照 明 光 源 采 用 高 效 节 能 电 源 ， 一 般 为 显 色 指 数 大 于 80 的 三 基 色 日 光灯 ， 部 分 为 白炽灯 ， 各 类场所照 度 标准均按 照GBJ133-90 确定， 日光 灯 要 用 电 子镇流器或配 补偿电 容COSф＞0.9。 4. 出口指 示灯 ， 疏散指 示灯 采 用 带蓄电 池浮充交直流两 用 型 ， 持 续 供电 时 间 大 于 30 分 钟 。 5. 灯 具 型 式 由 甲 方 确定， 在 有 吊 顶 的 场所用 嵌 入 式 灯 具 ， 办 公 室 选 用单 管 、 双 管 荧 光 灯 ， 走 道 选 用 普 通 筒 灯 。 6. 出口指 示灯 明 装 ， 在 门 上 方 ， 底 距 门 框0.2m， 若 门 上 无 法 安 装 ， 在门 旁 墙 上 安 装 疏散指 示灯 暗 装 ， 底 距 地0.5 米 ， 无 法 壁 装 的 部 位 为吊 链 安 装 ， 底 距 地 2.4m。 7. 所有 照 明 回 路 、 插 座 回 路 均为 单 相 三 线 制 。 8. 照 明 开 关 均为 250V， 10A， 开 关 均为 暗 装 ， 底 距 地 1.3m， 距 门 框 0.2m，普 通 插 座 均为 暗 装 安 全 型 插 座 ， 底 距...
