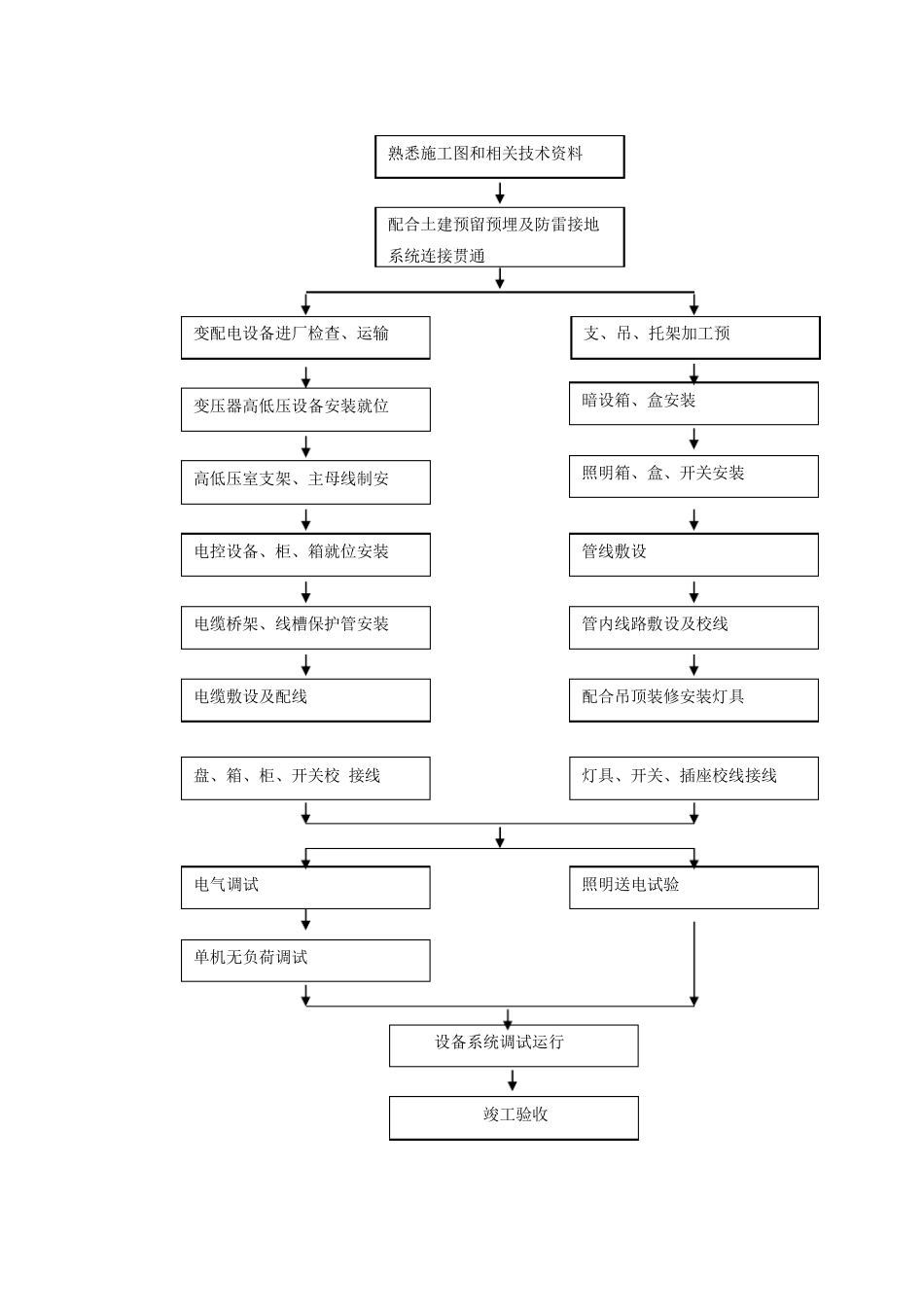

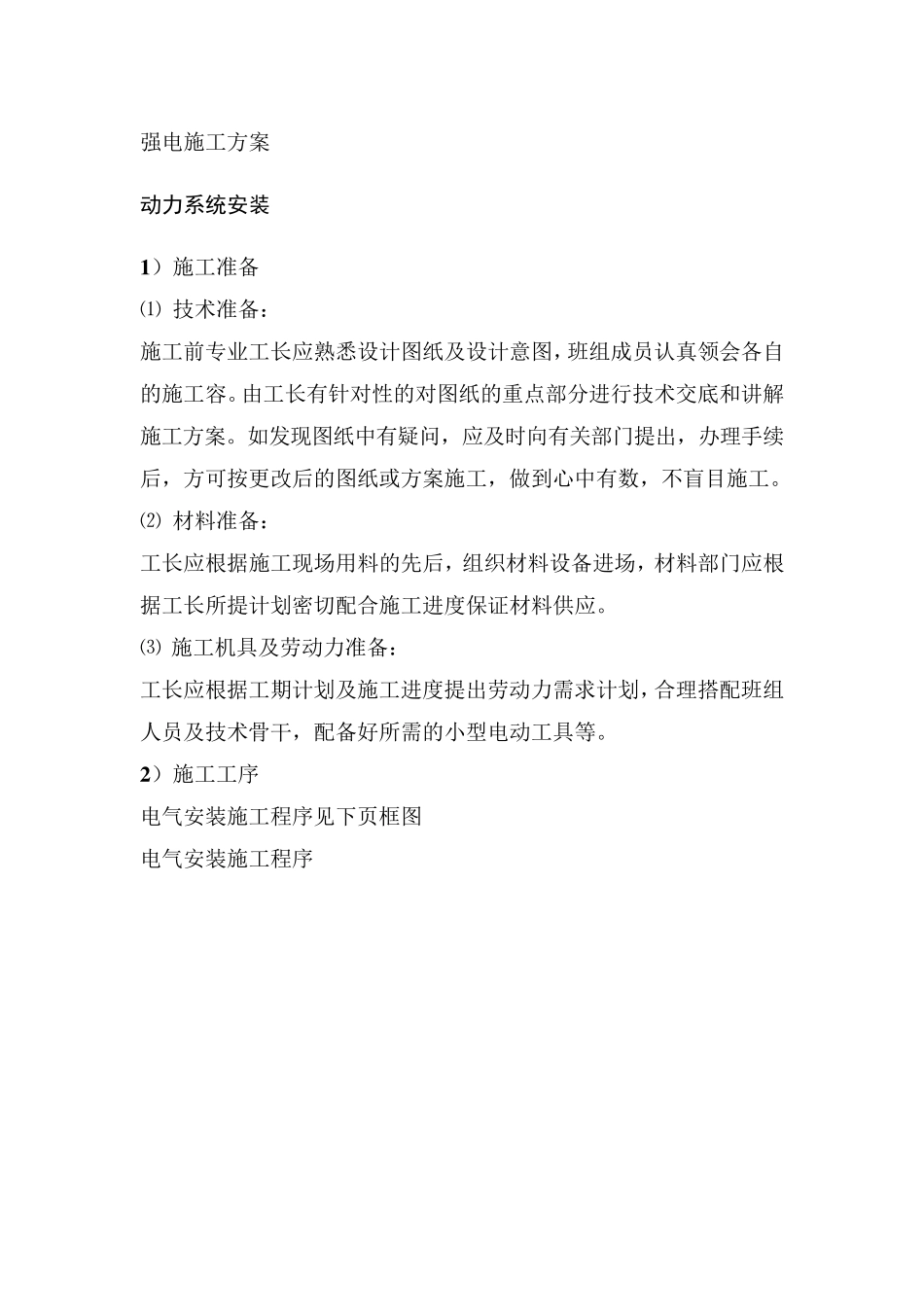

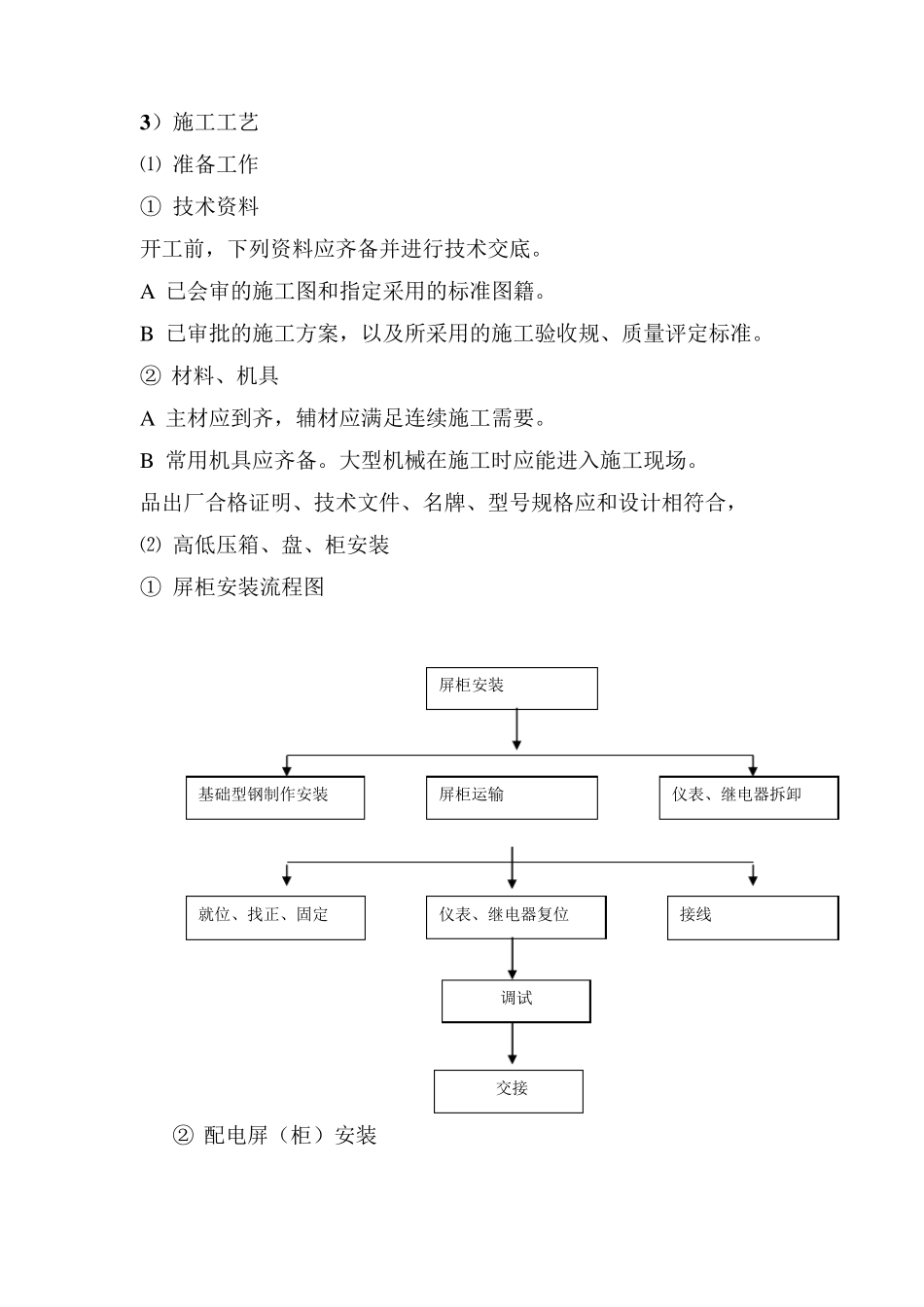

强电施工方案 动力系统安装 1 )施工准备 ⑴ 技术准备: 施工前专业工长应熟悉设计图纸及设计意图,班组成员认真领会各自的施工容。由工长有针对性的对图纸的重点部分进行技术交底和讲解施工方案。如发现图纸中有疑问,应及时向有关部门提出,办理手续后,方可按更改后的图纸或方案施工,做到心中有数,不盲目施工。 ⑵ 材料准备: 工长应根据施工现场用料的先后,组织材料设备进场,材料部门应根据工长所提计划密切配合施工进度保证材料供应。 ⑶ 施工机具及劳动力准备: 工长应根据工期计划及施工进度提出劳动力需求计划,合理搭配班组人员及技术骨干,配备好所需的小型电动工具等。 2 )施工工序 电气安装施工程序见下页框图 电气安装施工程序 熟悉施工图和相关技术资料 配合土建预留预埋及防雷接地系统连接贯通 变配电设备进厂检查、运输 支、吊、托架加工预 变压器高低压设备安装就位 暗设箱、盒安装 高低压室支架、主母线制安 电缆桥架、线槽保护管安装 管内线路敷设及校线 电控设备、柜、箱就位安装 照明箱、盒、开关安装 配合吊顶装修安装灯具 设备系统调试运行 照明送电试验 盘、箱、柜、开关校 接线 电气调试 单机无负荷调试 灯具、开关、插座校线接线 电缆敷设及配线 管线敷设 竣工验收 3 )施工工艺 ⑴ 准备工作 ① 技术资料 开工前,下列资料应齐备并进行技术交底。 A 已会审的施工图和指定采用的标准图籍。 B 已审批的施工方案,以及所采用的施工验收规、质量评定标准。 ② 材料、机具 A 主材应到齐,辅材应满足连续施工需要。 B 常用机具应齐备。大型机械在施工时应能进入施工现场。 品出厂合格证明、技术文件、名牌、型号规格应和设计相符合, ⑵ 高低压箱、盘、柜安装 ① 屏柜安装流程图 ② 配电屏(柜)安装 基础型钢制作安装 屏柜运输 仪表、继电器拆卸 仪表、继电器复位 接线 就位、找正、固定 交接 调试 屏柜安装 A 安装条件:电气设备安装应在土建墙面、楼板、室地沟和地面等项工作完成后进行,应对预埋件、预留孔进行检查并符合设计要求。 B 设备开箱检查 ● 设备和器材到达现场后,安装单位与建设单位应在规定期限,共同进行开箱验收检查,包装及密封应良好,制造厂的技术文件应齐全,型号、规格应符合设计要求,附件备件齐全。 ● 屏(柜)本体外观应无损伤及变形,油漆完整无损,屏(柜)部电器装置及文件,绝缘瓷件齐全,无损伤及裂纹...
