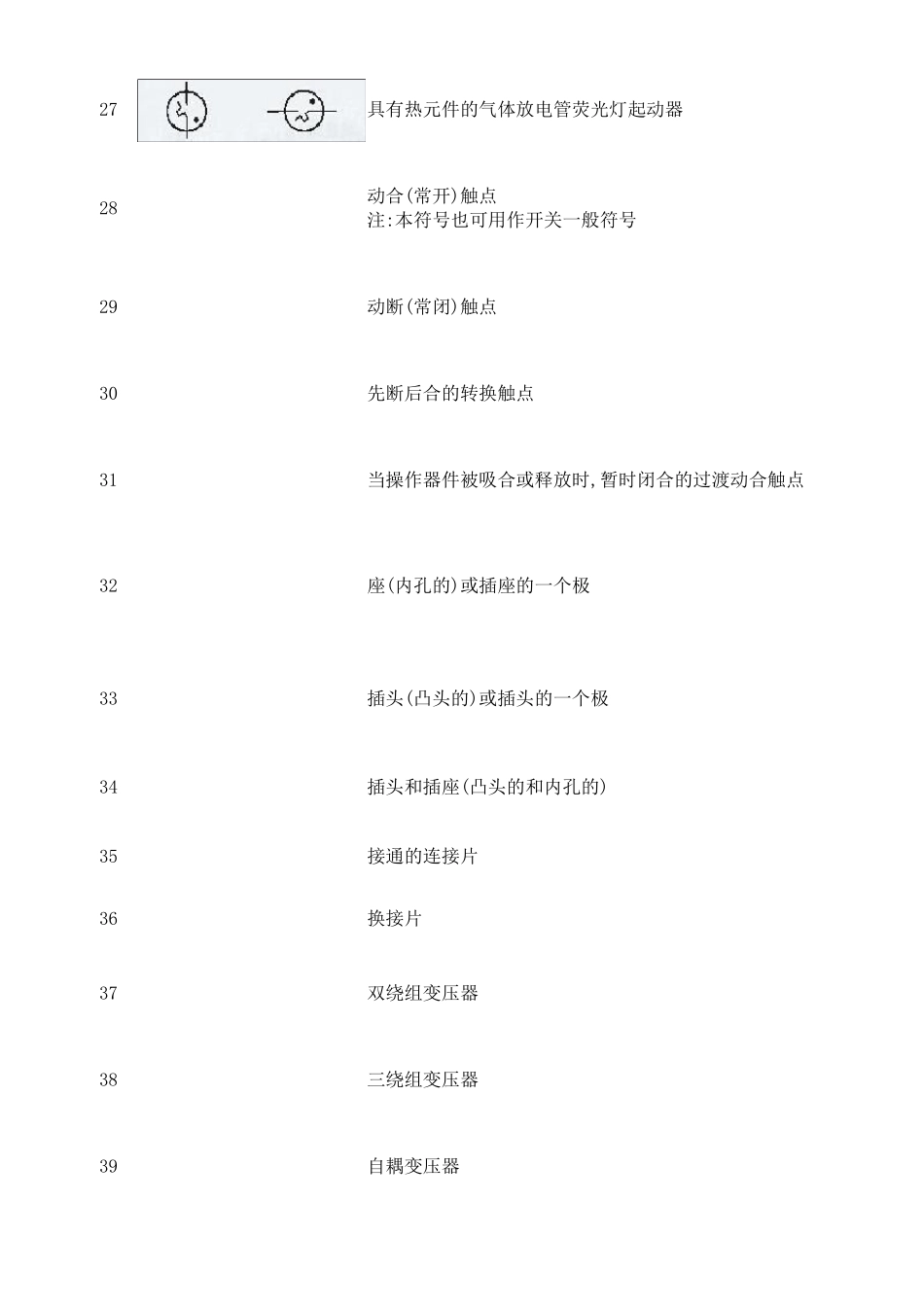

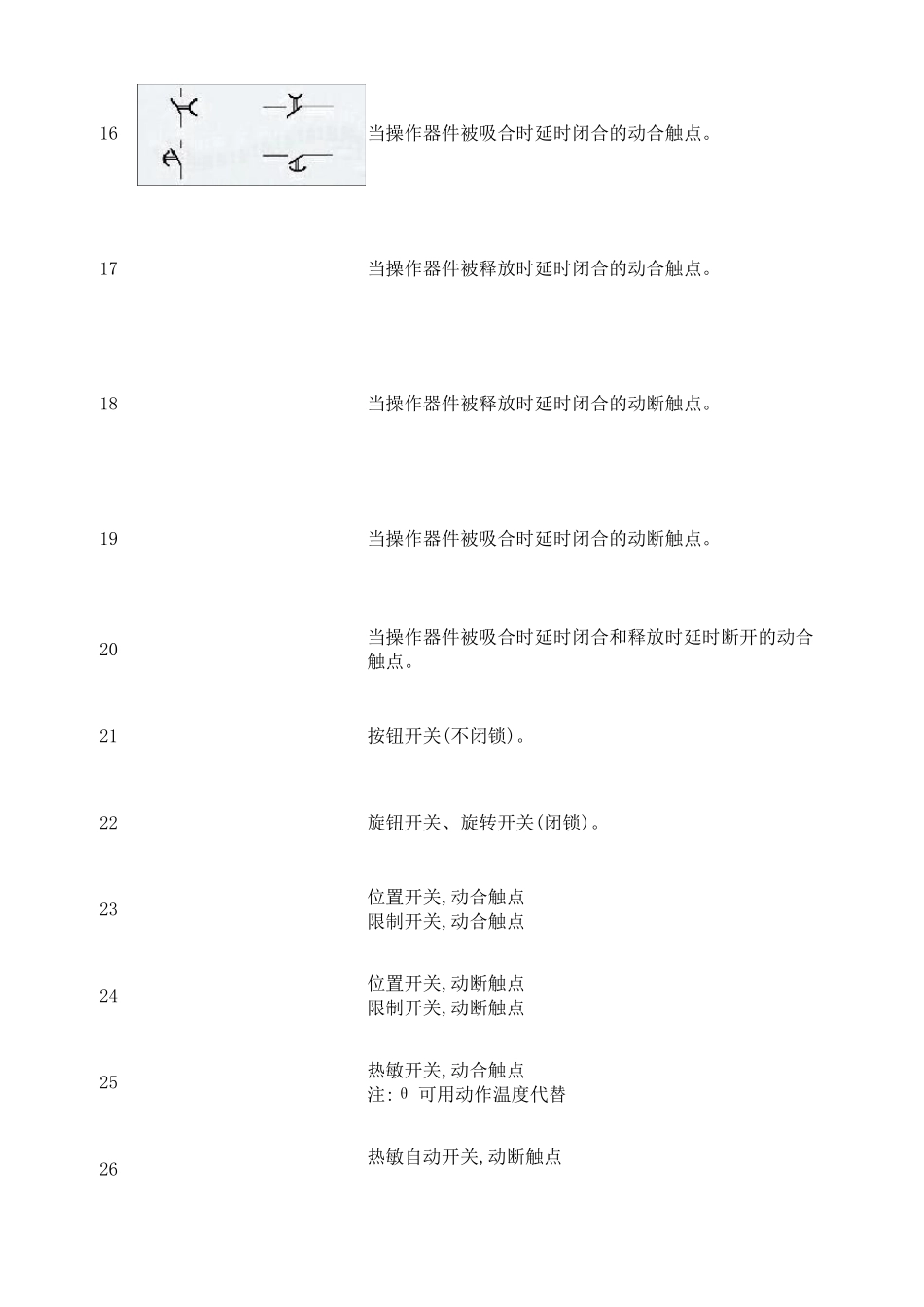

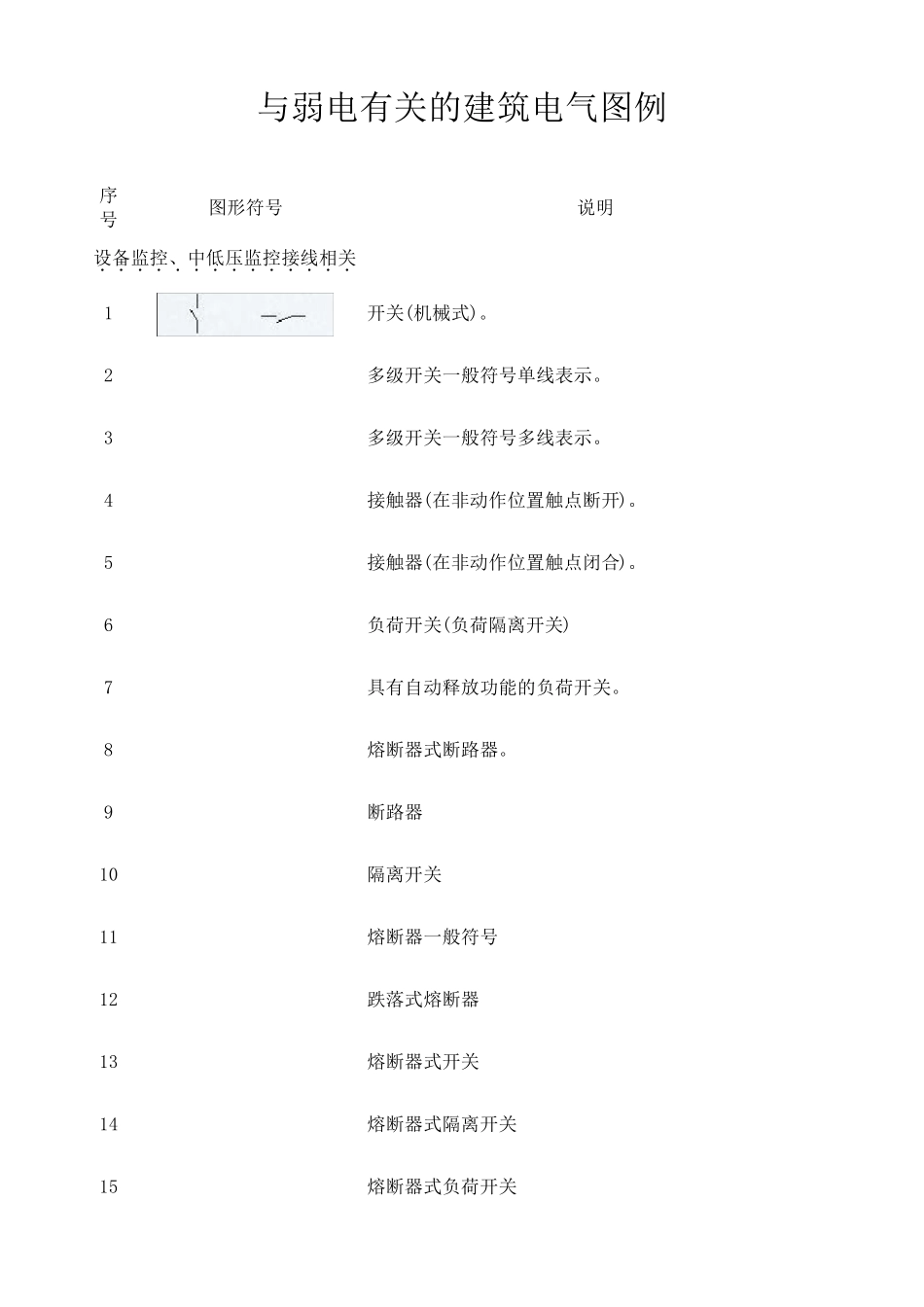

与弱电有关的建筑电气图例 序号 图形符号 说明 设备监控、中低压监控接线相关．．．．．．．．．．．．．． 1 开关(机械式)。 2 多级开关一般符号单线表示。 3 多级开关一般符号多线表示。 4 接触器(在非动作位置触点断开)。 5 接触器(在非动作位置触点闭合)。 6 负荷开关(负荷隔离开关) 7 具有自动释放功能的负荷开关。 8 熔断器式断路器。 9 断路器 10 隔离开关 11 熔断器一般符号 12 跌落式熔断器 13 熔断器式开关 14 熔断器式隔离开关 15 熔断器式负荷开关 16 当操作器件被吸合时延时闭合的动合触点。 17 当操作器件被释放时延时闭合的动合触点。 18 当操作器件被释放时延时闭合的动断触点。 19 当操作器件被吸合时延时闭合的动断触点。 20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点。 21 按钮开关(不闭锁)。 22 旋钮开关、旋转开关(闭锁)。 23 位置开关,动合触点 限制开关,动合触点 24 位置开关,动断触点 限制开关,动断触点 25 热敏开关,动合触点 注:θ 可用动作温度代替 26 热敏自动开关,动断触点 27 具有热元件的气体放电管荧光灯起动器 28 动合(常开)触点 注:本符号也可用作开关一般符号 29 动断(常闭)触点 30 先断后合的转换触点 31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点 32 座(内孔的)或插座的一个极 33 插头(凸头的)或插头的一个极 34 插头和插座(凸头的和内孔的) 35 接通的连接片 36 换接片 37 双绕组变压器 38 三绕组变压器 39 自耦变压器 40 电抗器 扼流图 41 电流互感器 脉冲变压器 42 具有两个铁芯和两个二次绕组的电流互感器 43 在一个铁芯上具有两个二次绕组的电流互感器 44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接 45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接 46 三相变压器 星形-三角形连接 47 具有有载分接开关的三相变压器星形-三角形连接 48 三相变压器 星形-曲折形连接 49 操作器件一般符号 50 具有两个绕组的操作器件组合表示法 51 热继电器的驱动器件 52 气体继电器 53 自动重闭合器件 54 电阻器一般符号 55 可变电阻器 可调电阻器 56 滑动触点电位器 57 预调电位器 58 电容器一般符号 59 可变电容器 可调电容器 60 双联同调可变电容器 61 指示仪表(星号必须按规...
