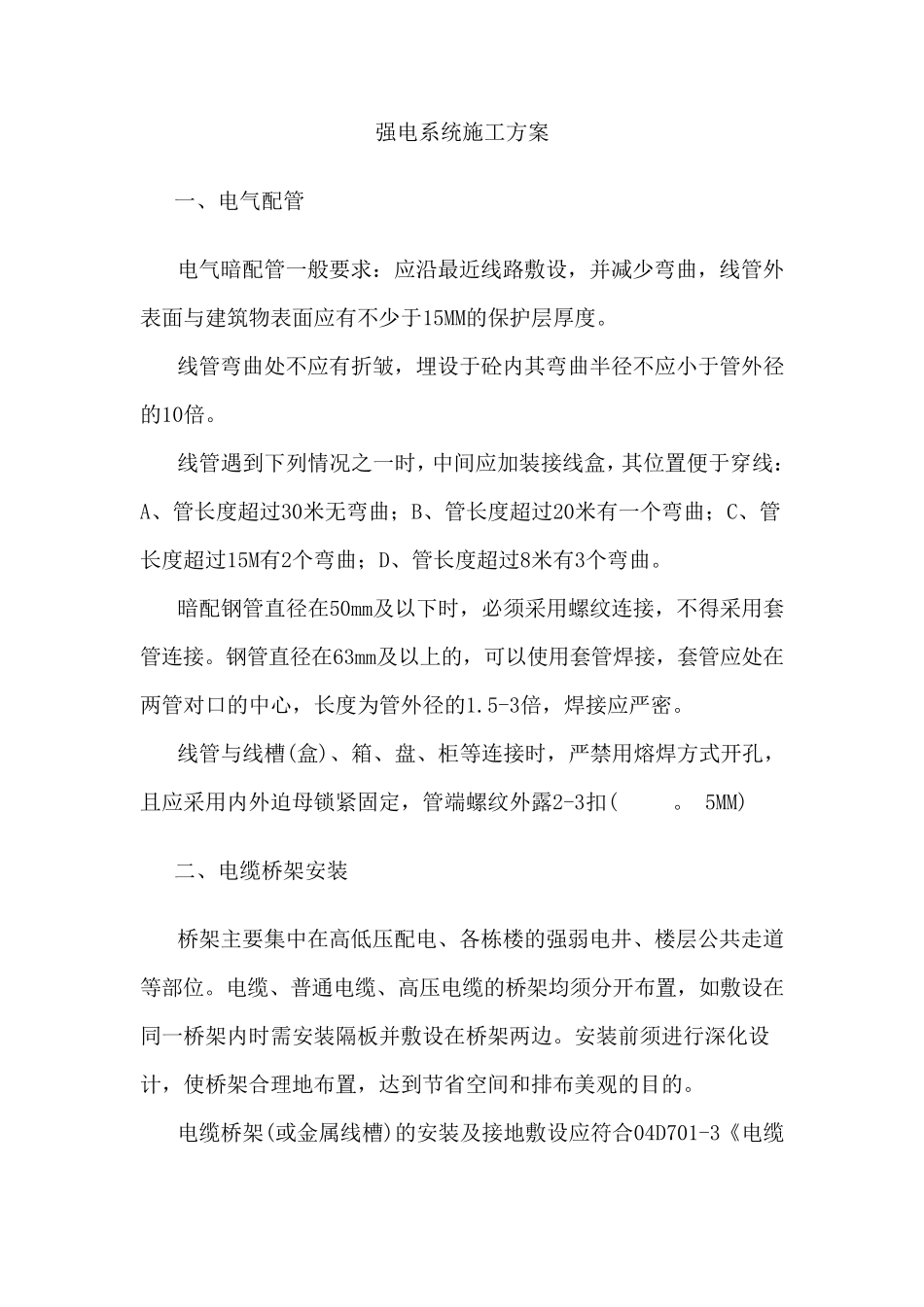

强电系统施工方案 一、电气配管 电气暗配管一般要求:应沿最近线路敷设,并减少弯曲,线管外表面与建筑物表面应有不少于15MM的保护层厚度。 线管弯曲处不应有折皱,埋设于砼内其弯曲半径不应小于管外径的10倍。 线管遇到下列情况之一时,中间应加装接线盒,其位置便于穿线:A、管长度超过30米无弯曲;B、管长度超过20米有一个弯曲;C、管长度超过15M有2个弯曲;D、管长度超过8米有3个弯曲。 暗配钢管直径在50mm及以下时,必须采用螺纹连接,不得采用套管连接。钢管直径在63mm及以上的,可以使用套管焊接,套管应处在两管对口的中心,长度为管外径的1.5-3倍,焊接应严密。 线管与线槽(盒)、箱、盘、柜等连接时,严禁用熔焊方式开孔,且应采用内外迫母锁紧固定,管端螺纹外露2-3扣(<5MM)。 二、电缆桥架安装 桥架主要集中在高低压配电、各栋楼的强弱电井、楼层公共走道等部位。电缆、普通电缆、高压电缆的桥架均须分开布置,如敷设在同一桥架内时需安装隔板并敷设在桥架两边 。安装前 须进 行 深 化 设计 ,使桥架合 理 地 布置,达 到节 省 空 间和 排 布美 观 的目 的。 电缆桥架(或 金 属 线槽)的安装及接地 敷设应符 合 04D701-3《 电缆桥 架 安 装 》 要 求 。 水 平 敷 设 时 , 其 支 臂 或 吊 架 间 的 距 离 , 直 线 段 一 般为 1.5~3m, 并 满 足 桥 架 厂 家 提 供 的 荷 载 曲 线 校 验 要 求 , 保 证 桥 架 稳 定运 行 , 在 始 、 末 端 0.2m处 及 走 向 改 变 或 转 角 处 应 加 装 吊 装 支 架 , 应 保证 在 所 有 的 电 缆 敷 设 完 毕 后 , 挠 度 与 跨 距 之 比 不 大 于 1: 200。 电 缆 桥架 、 线 槽 垂 直 敷 设 时 , 应 至 少 每 隔 2m固 定 一 次 , 两 固 定 点 间 的 线 槽 连接 点 不 得 多 于 一 个 。 金 属 线 槽 (桥 架 )应 可 靠 接 地 , 线 槽 (桥 架 )全 长 不少 于 2处 与 接 地 保 护 干 线 连 接 , 全 长 大 于 30m时 , 应 每 隔 20m~30m增 加与 接 地 保 护 干 线 的 连 接 , 线 槽 (桥 架 )首 、 末 端 必 须 接 地 。 直 线 段 钢 制电 缆 桥 架 长 度 超 过 30m应 设 伸 缩 节 ; 电 缆 桥 架 跨 越 建 ...
