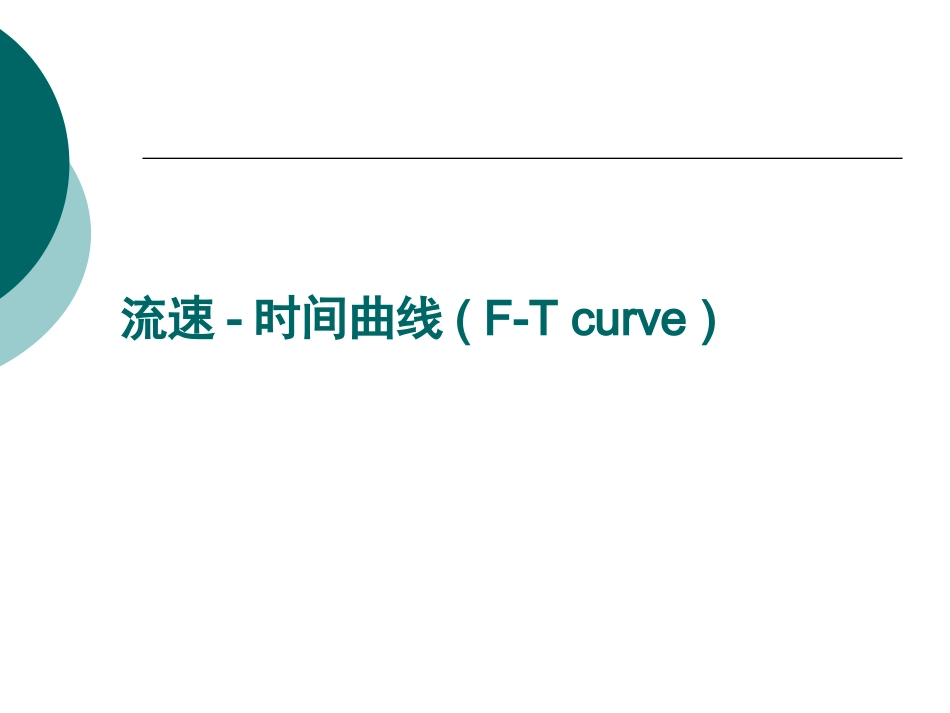

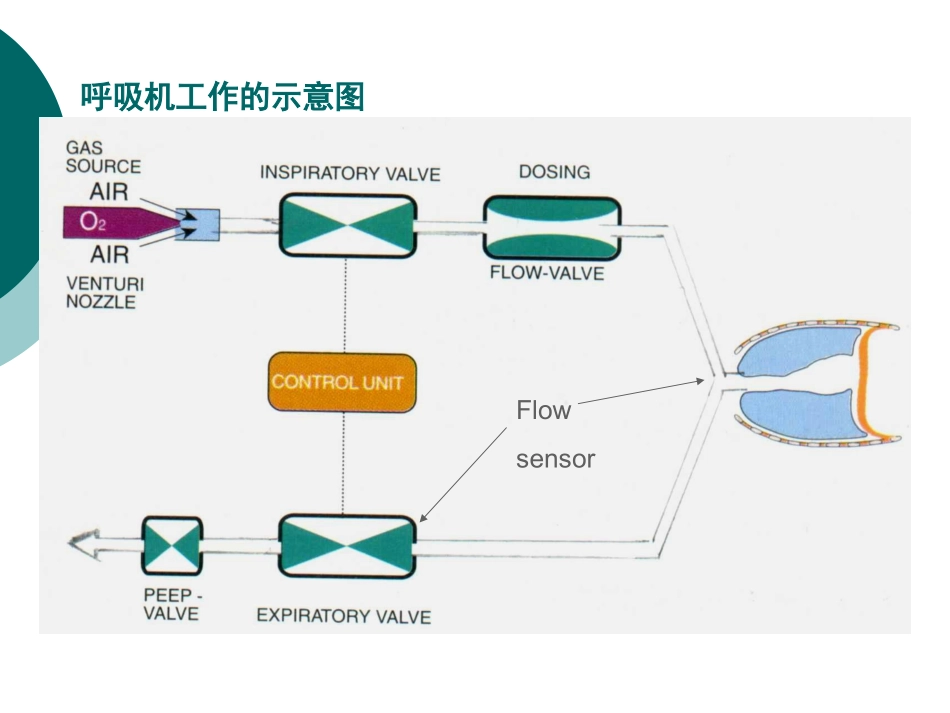

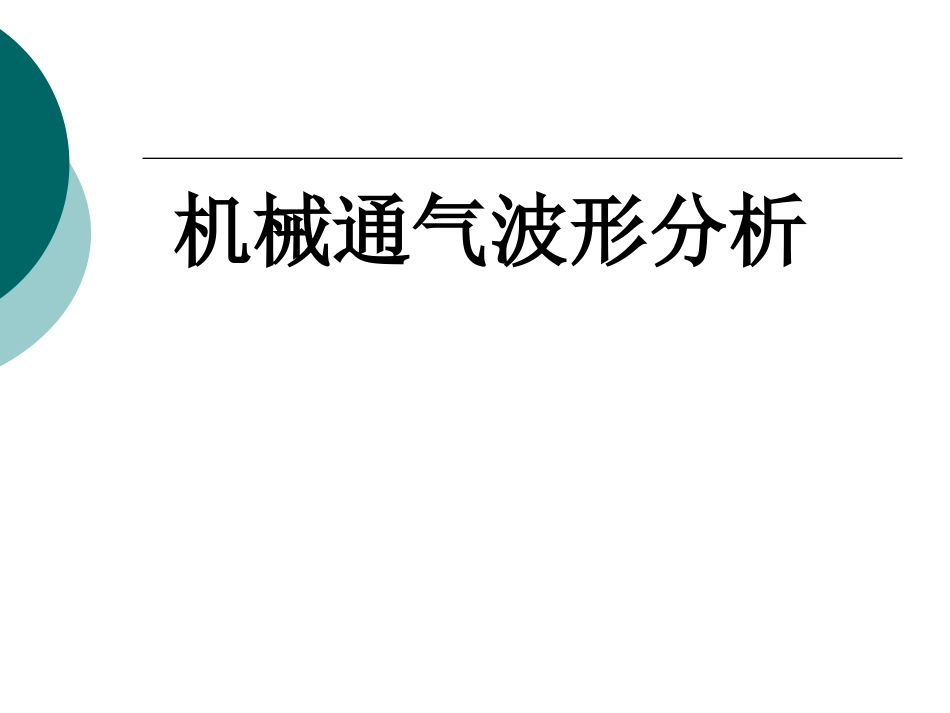

机械通气波形分析呼吸机工作的示意图Flowsensor流速-时间曲线(F-Tcurve)八种流速-时间曲线(F-Tcurve)呼吸机在单位时间内输送出气体量或气体流动时变化；横轴代表时间(sec),纵轴代表流速(Flow),在横轴上部代表吸气流速,横轴下部代表呼气流速；目前有八种吸气流速波形。FGH根据吸气流速波形型鉴别通气类型判断指令通气在吸气过程中有无自主呼吸VCV常用的吸气流速的波型Square：方波Decelerating：递减波Accelerating：递增波(少用)Sine：正弦波(少用)吸气呼气时间呼气流速波形的临床意义判断支气管情况和主动或被动呼气左侧图虚线反映气道阻力正常,呼气时间稍短,实线反映呼气阻力增加,呼气时延长.右侧图虚线反映是病人的自然被动呼气,实线反映了是患者主动用力呼气.结合压力-时间曲线一起判断即可了解其性质.判断有无auto-PEEP的存在呼气流速在下一个吸气相开始前呼气流速突然回到0,这是由于小气道在呼气时过早地关闭,使部分气体阻滞在肺泡内而引起auto-PEEP(PEEPi)存在.注意图中的A,B和C,其突然降至0时呼气流速高低不一.auto-PEEP是由于平卧位(45岁以上正常人),呼气时间设置不适当,采用反比通气或因肺部疾病或肥胖者所引起,评估支气管扩张剂的疗效A:呼出气的峰流速,B:从峰流速逐渐降至0的时间.图右侧治疗后呼气峰流速A增加,B有效呼出时间缩短,说明用药后支气管情况改善.评估吸气时间从吸气流速检查有无泄漏根据吸气流速调节呼气灵敏度(Esens)左图为自主呼吸时,当吸气流速降至原峰流速10→25%或实际吸气流速降至10升/分时,呼气阀门打开呼吸机切换为呼气.此时的吸气流速即为呼气灵敏度(即Esens).现代的呼吸机呼气灵敏度可供用户调节(Fig.8右侧).右侧图A因回路存在泄漏或预设的Esens过低,以致呼吸机持续送气,使吸气时间过长.B适当地将Esens调高及时切换为呼气,但过高的Esens使切换呼气过早,无法满足吸气的需要.故在PSV中Esens需和压力上升时间一起来调节,根据F-T,和P-T波形来调节更理想.呼气流速波形其形态基本是相似的,其差别在呼气波形的振幅和呼气流速持续时间时的长短,它取决于肺顺应性,气道阻力(由病变情况而定)和病人是主动或被动地呼气。1:代表呼气开始.2:为呼气峰流速:正压呼气峰流速比自主呼吸的稍大一点.3:代表呼气的结束时间(即流速回复到0)4:即1–3的呼气时间5:包含有效呼气时间4,至下一次吸气流速的开始即为整个呼气时间,结合吸气时间可算出I:E.TCT:代表一个呼吸周期=吸气时间+呼气时间压力-时间曲线VCV的压力-时间曲线A至B点反映了吸气开始时所克服的系统内所有阻力.B至C点(气道峰压=PIP)是气体流量打开肺泡时的压力,在C点时呼吸机完成输送的潮气量.C至D点的压差由气管插管的内径所决定,内径越小压差越大.D至E点即平台压是肺泡扩张的压力不大于30cmH2O.E点是呼气开始,呼气结束气道压力回复到基线压力的水平.VCV中根据压力曲线调节峰流速(即调整吸/呼比)VCV通气时,在A处因吸气流速设置太低,压力上升速度缓慢,吸气时间长.吸/呼比相应发生改变!B处因设置的吸气流速太大,压力上升快且易出现压力过冲,吸气时间短.结合流速曲线适当调节峰流速即可.PCV和PSV压力上升时间与吸气流速的关系PCV或PSV(ASB)压力上升时间在压力,流速曲线上的表现.a,b,c分别代表三种不同的压力上升时间,快慢不一.调节上升时间即是调节呼吸机吸气流速的增加或减少,a,b,c流速高低不一,导致压力上升时间快慢也不一.吸气流速越大,压力达标时间越短(上图)，相应的潮气量亦增加.反之亦然.流速图a有短小的呼气流速波是由于达到目标压有压力过冲,主动呼气阀释放压力过冲所致。评估吸气触发阈和吸气作功大小CPAP模式,根据吸气负压高低和吸气相内负压触发面积(PTP=压力时间乘积),可初步對患者吸气用力是否达到预置触发阈和作功大小作定性判断.负压幅度越大,引起触发时间越长,PTP越大,病人吸气作功越大.图中a.吸气负压小,吸气时间短,吸气相面积小,吸气作功也小.b.c.吸气负压大,吸气时间长,吸气相面积大,吸气作功也大.识别通气模式自主呼吸和压力支持通气的压力-时间曲线控制机械通气(CMV)和辅助机械通气(AMV)的压力-时间曲线CMV(左侧)和AMV(右侧)的压力-时间曲线SIMV的压力波形SIMV的压力波形示意...
