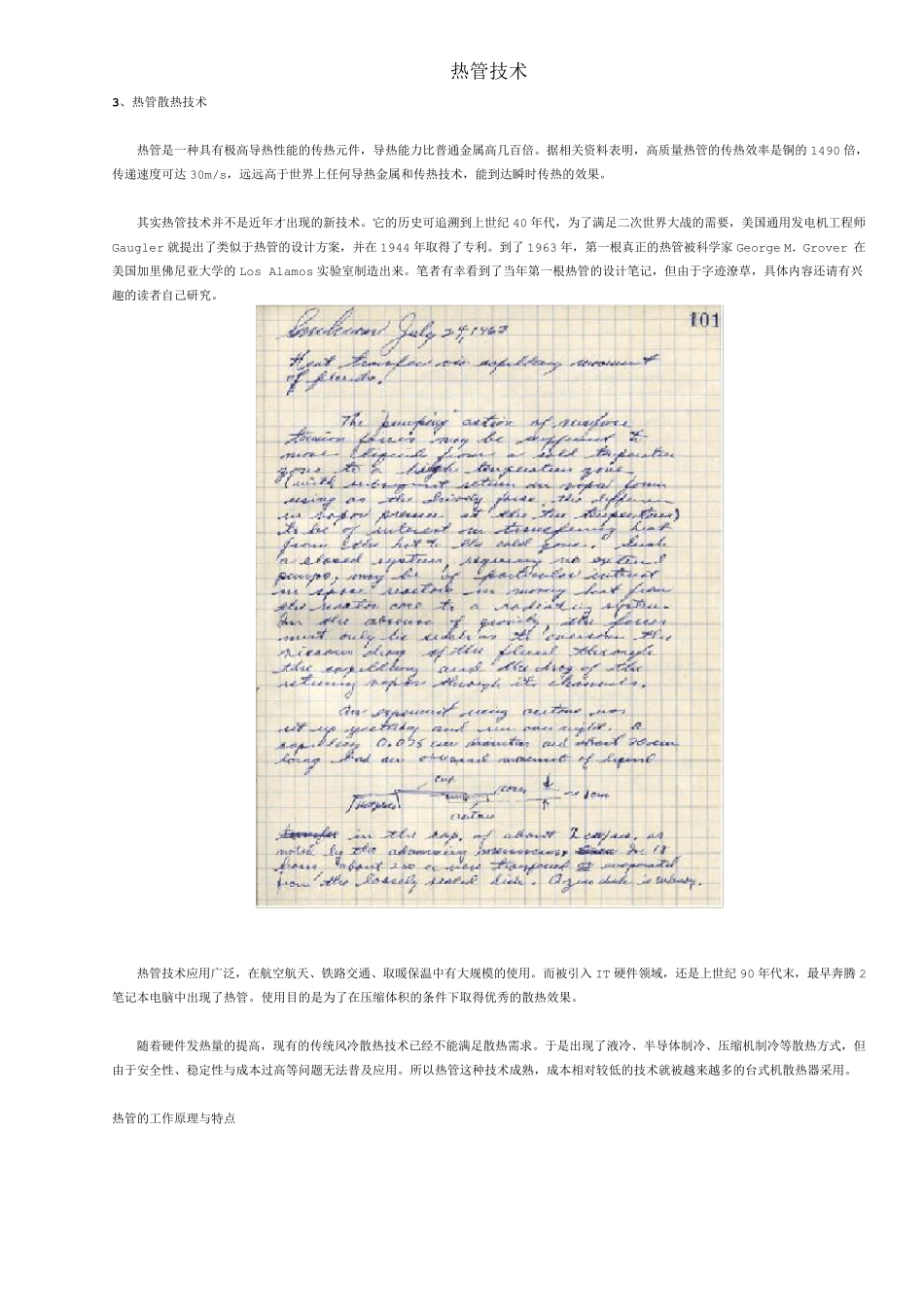

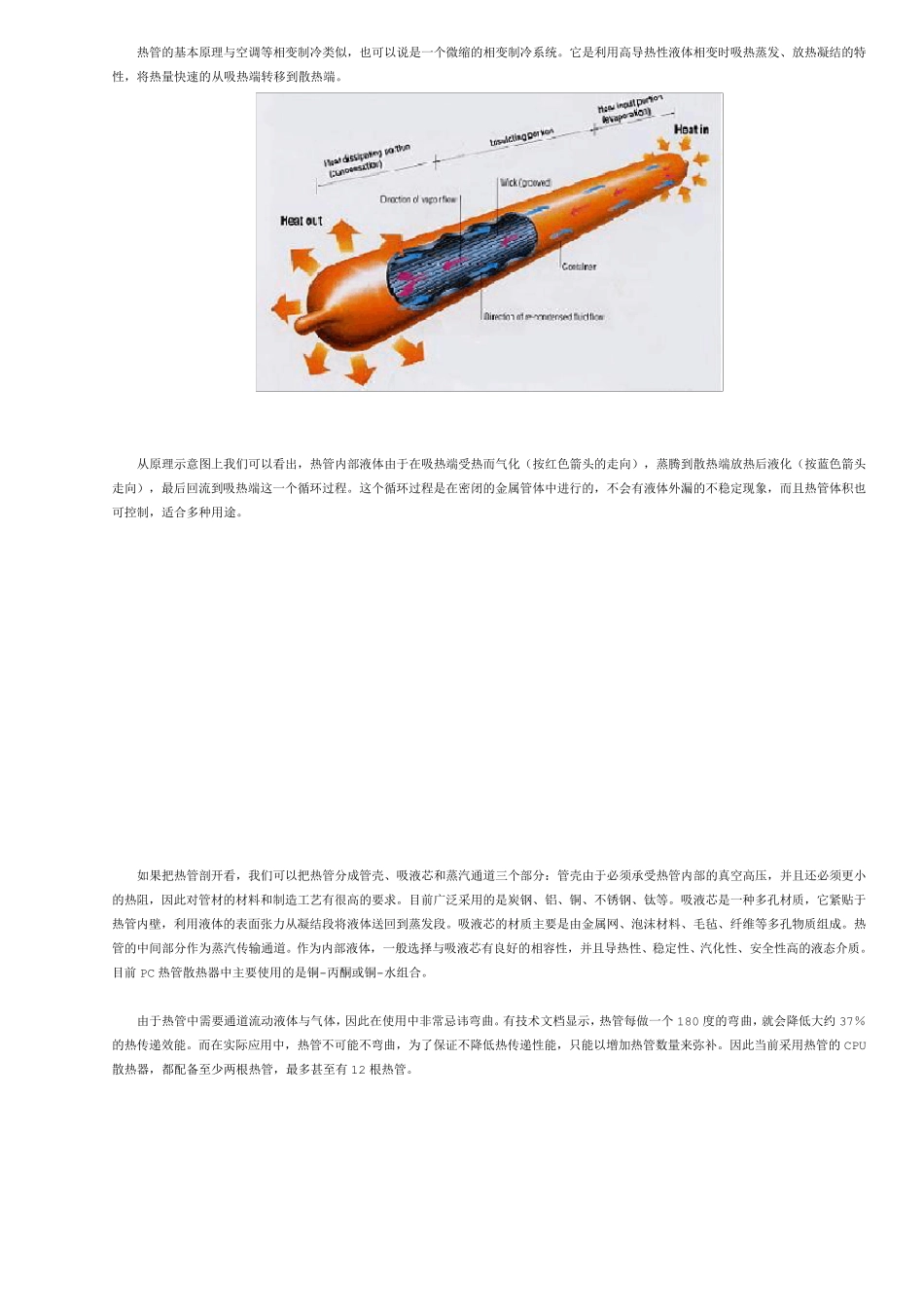

热管技术 3、热管散热技术 热管是一种具有极高导热性能的传热元件,导热能力比普通金属高几百倍。据相关资料表明,高质量热管的传热效率是铜的 1490 倍,传递速度可达 30m/s,远远高于世界上任何导热金属和传热技术,能到达瞬时传热的效果。 其实热管技术并不是近年才出现的新技术。它的历史可追溯到上世纪 40 年代,为了满足二次世界大战的需要,美国通用发电机工程师Gaugler 就提出了类似于热管的设计方案,并在 1944 年取得了专利。到了 1963 年,第一根真正的热管被科学家 George M.Grover 在美国加里佛尼亚大学的 Los Alamos 实验室制造出来。笔者有幸看到了当年第一根热管的设计笔记,但由于字迹潦草,具体内容还请有兴趣的读者自己研究。 热管技术应用广泛,在航空航天、铁路交 通、取暖 保 温 中 有大规 模 的使 用。而 被引 入 IT 硬 件领 域 ,还是上世纪 90 年代末 ,最 早 奔 腾 2笔记本 电脑 中 出现了热管。使 用目 的是为了在压 缩 体积 的条 件下 取得优 秀 的散热效果。 随 着 硬 件发热量的提高,现有的传统 风 冷 散热技术已 经 不能满足散热需求 。于是出现了液 冷 、半 导体制冷 、压 缩 机制冷 等 散热方式 ,但由于安 全 性、稳 定 性与 成 本 过 高等 问 题 无 法 普及 应用。所 以 热管这 种技术成 熟 ,成 本 相对 较 低 的技术就被越 来越 多 的台 式 机散热器 采 用。 热管的工作 原 理 与 特 点 热管的基本原理与空调等相变制冷类似,也可以说是一个微缩的相变制冷系统。它是利用高导热性液体相变时吸热蒸发、放热凝结的特性,将热量快速的从吸热端转移到散热端。 从原理示意图上我们可以看出,热管内部液体由于在吸热端受热而气化(按红色箭头的走向),蒸腾到散热端放热后液化(按蓝色箭头走向),最后回流到吸热端这一个循环过程。这个循环过程是在密闭的金属管体中进行的,不会有液体外漏的不稳定现象,而且热管体积也可控制,适合多种用途。 如果把热管剖开看,我们可以把热管分成管壳、吸液芯和蒸汽通道三个部分:管壳由于必须承受热管内部的真空高压,并且还必须更小的热阻,因此对管材的材料和制造工艺有很高的要求。目前广泛采用的是炭钢 、铝 、铜 、不锈 钢 、钛 等。吸液芯是一种多孔 材质 ,它紧 贴 于热管内壁 ,利用液体的表 面 张 力 从凝结段 将液体送 回到...
