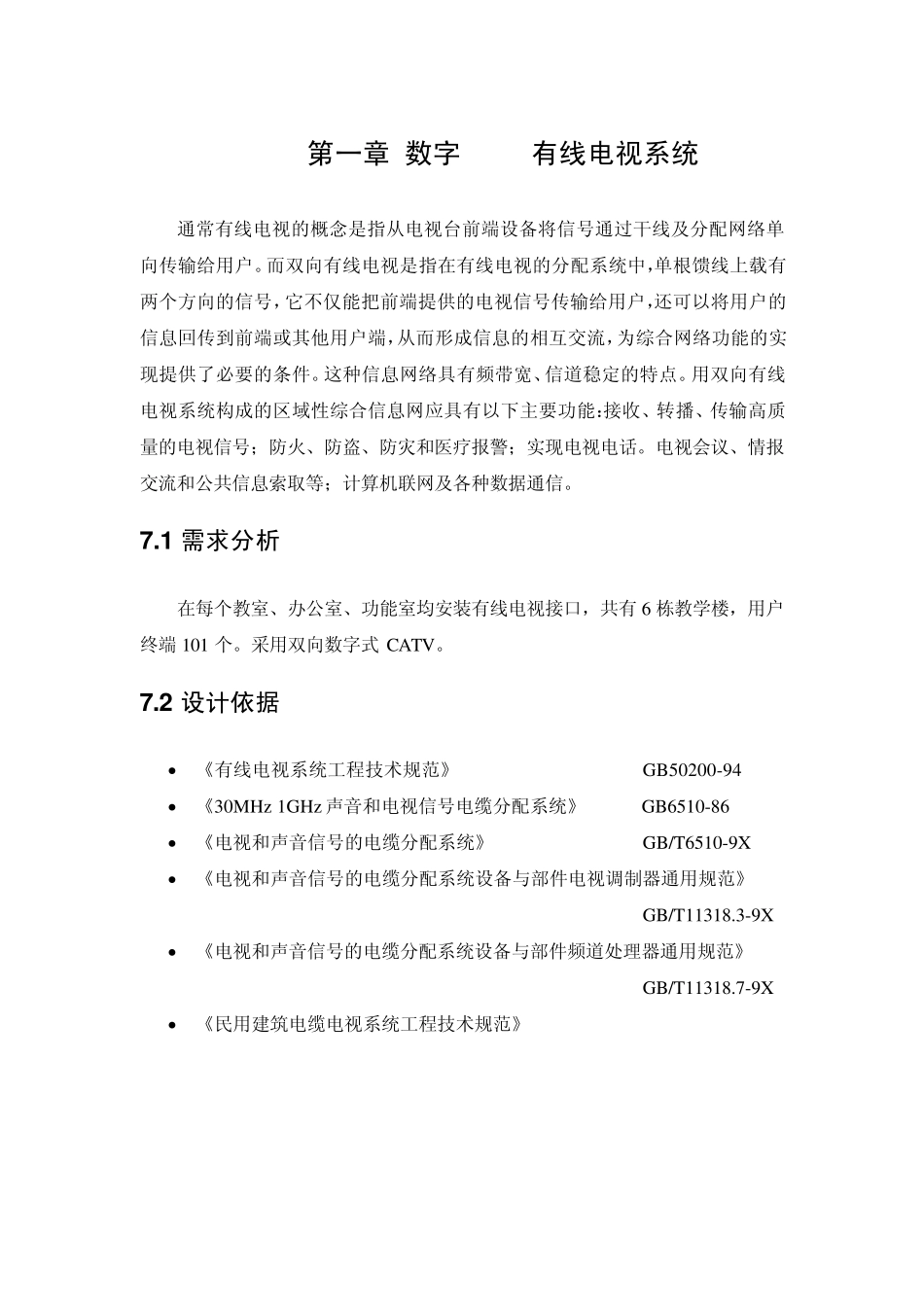

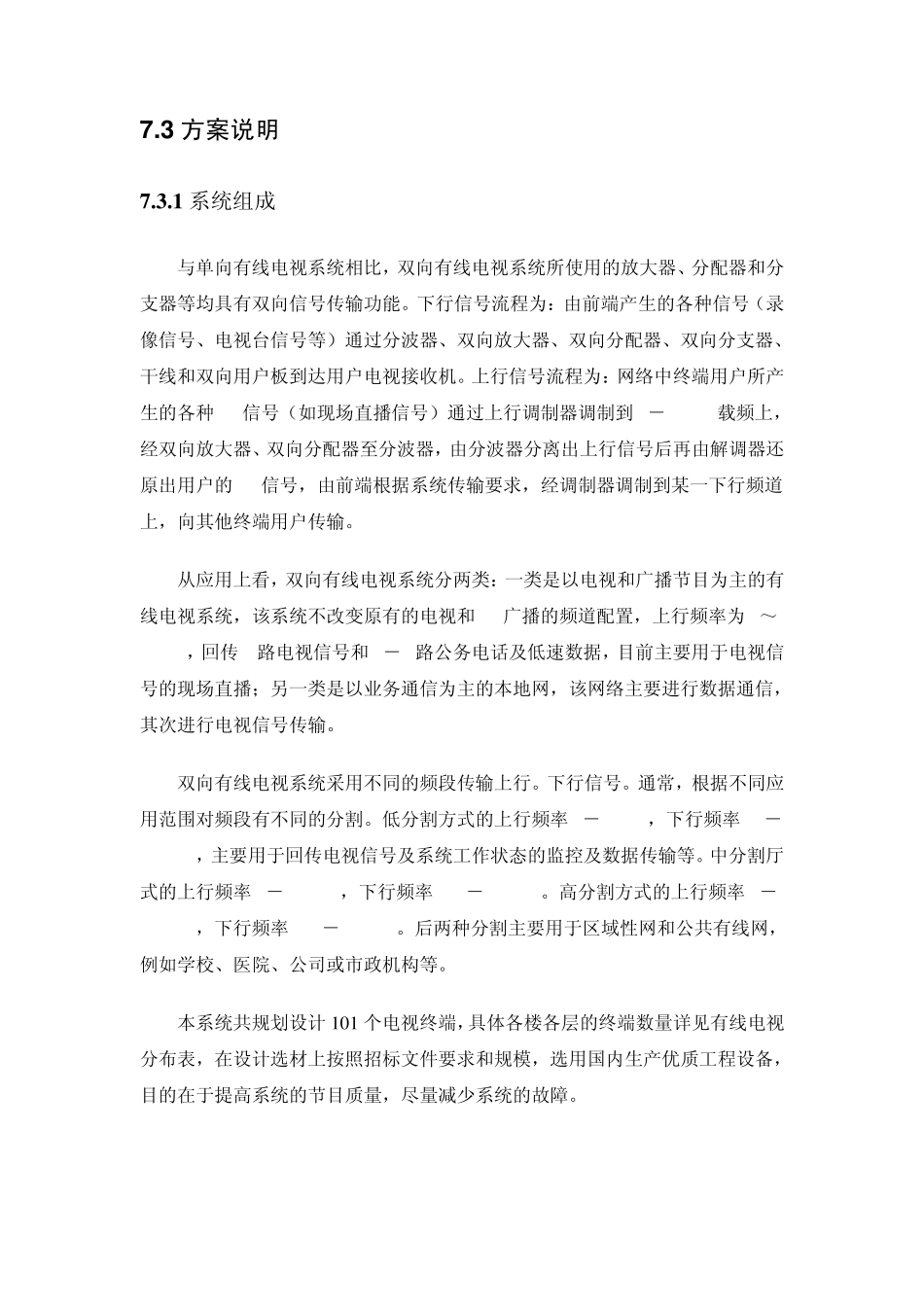

第一章 数字 CATV有线电视系统 通常有线电视的概念是指从电视台前端设备将信号通过干线及分配网络单向传输给用户。而双向有线电视是指在有线电视的分配系统中，单根馈线上载有两个方向的信号，它不仅能把前端提供的电视信号传输给用户，还可以将用户的信息回传到前端或其他用户端，从而形成信息的相互交流，为综合网络功能的实现提供了必要的条件。这种信息网络具有频带宽、信道稳定的特点。用双向有线电视系统构成的区域性综合信息网应具有以下主要功能：接收、转播、传输高质量的电视信号；防火、防盗、防灾和医疗报警；实现电视电话。电视会议、情报交流和公共信息索取等；计算机联网及各种数据通信。 7 .1 需求分析 在每个教室、办公室、功能室均安装有线电视接口，共有6 栋教学楼，用户终端101 个。采用双向数字式 CATV。 7 .2 设计依据  《有线电视系统工程技术规范》 GB50200-94  《30MHz 1GHz声音和电视信号电缆分配系统》 GB6510-86  《电视和声音信号的电缆分配系统》 GB/T6510-9X  《电视和声音信号的电缆分配系统设备与部件电视调制器通用规范》 GB/T11318.3-9X  《电视和声音信号的电缆分配系统设备与部件频道处理器通用规范》 GB/T11318.7-9X  《民用建筑电缆电视系统工程技术规范》 7 .3 方案说明 7 .3 .1 系统组成 与单向有线电视系统相比，双向有线电视系统所使用的放大器、分配器和分支器等均具有双向信号传输功能。下行信号流程为：由前端产生的各种信号（录像信号、电视台信号等）通过分波器、双向放大器、双向分配器、双向分支器、干线和双向用户板到达用户电视接收机。上行信号流程为：网络中终端用户所产生的各种 AV信号（如现场直播信号）通过上行调制器调制到 5－30MHz载频上，经双向放大器、双向分配器至分波器，由分波器分离出上行信号后再由解调器还原出用户的AV信号，由前端根据系统传输要求，经调制器调制到某一下行频道上，向其他终端用户传输。 从应用上看，双向有线电视系统分两类：一类是以电视和广播节目为主的有线电视系统，该系统不改变原有的电视和 FM广播的频道配置，上行频率为 5～30MHz，回传 2路电视信号和 1－2路公务电话及低速数据，目前主要用于电视信号的现场直播；另一类是以业务通信为主的本地网，该网络主要进行数据通信，其次进行电视信号传输。 双向有线电视系统采用不同的频段传输上行。下行信号。通常，根据不同应用范围对频段...
