数字信号处理(MATLAB版)上机实验操作VIP专享

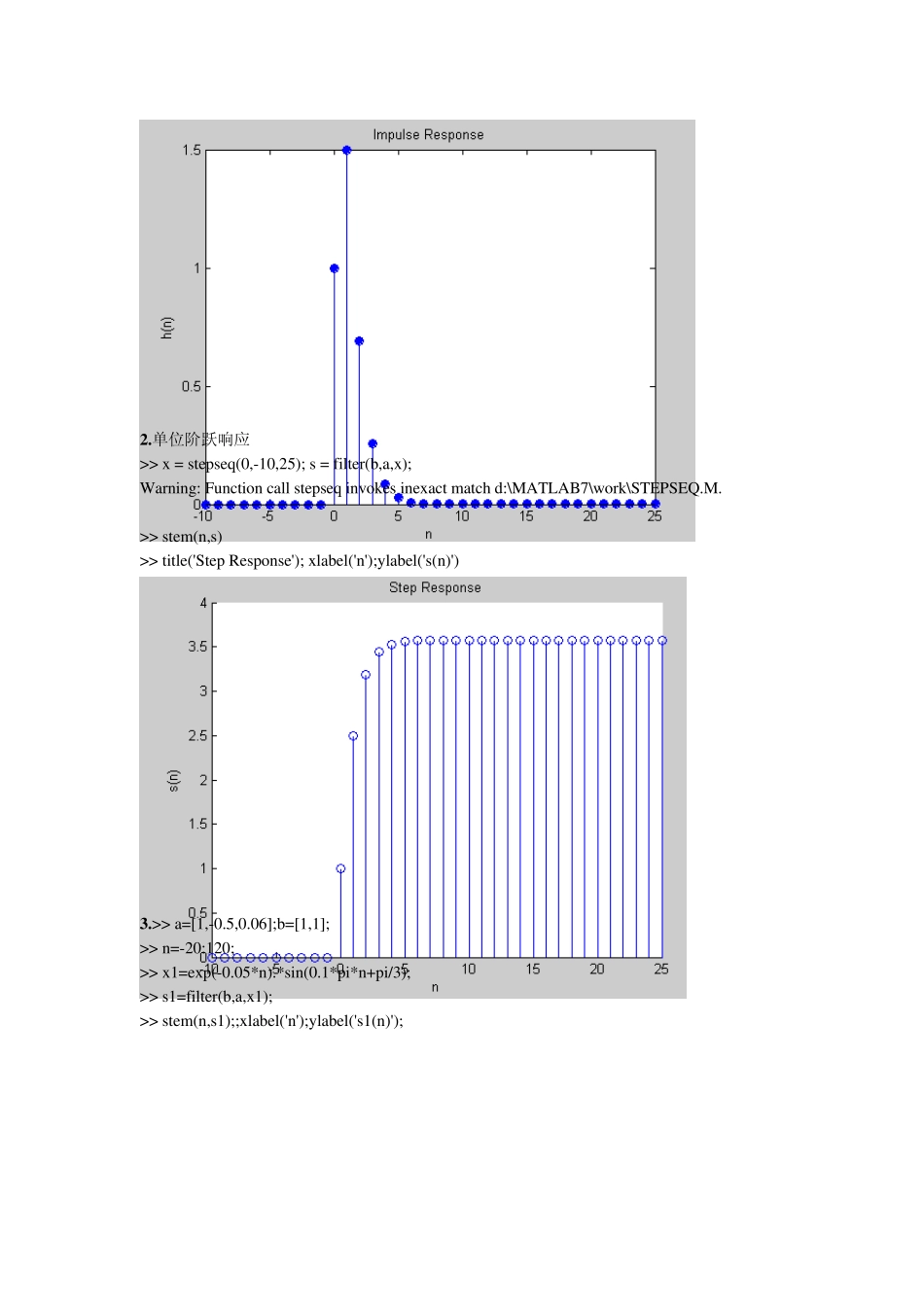

实验一 离散时间信号与系统 一、实验目的： 1、熟悉常见离散时间信号的产生方法； 2、熟悉离散时间系统的单位脉冲响应和单位阶跃响应的求解方法； 3、熟悉离散时间信号经过离散时间系统的响应的求解方法。 二、实验内容： 已知离散时间系统差分方程为 y(n)-0.5y(n-1)+0.06y(n-2)=x(n)+x(n-1)，求 1、该系统的单位脉冲响应并绘图； 2、该系统的单位阶跃响应并绘图； 3、已知 x(n)=可自己指定 用 filter 函数经过系统的响应并绘图； 4、用 conv_m 函数求系统响应并绘图。 三、实验平台： MATLAB 集成系统 四、设计流程： 此处写个人自己的设计流程 五、程序清单： 此处写程序内容 六、调试和测试结果： 此处写程序的执行结果和实验过程中的调试经过、出现的错误和对应的解决方法 七、教师评语与成绩评定 此处由老师填写 上机操作：实验一 离散时间信号与系统 实验内容： 1 ．脉冲响应 >> b =[1,1]; a = [1,-0.5,0.06];n = [-10:25]; >> impz(b,a,n); >> title('Impulse Response'); xlabel('n'); ylabel('h(n)') 2 .单位阶跃响应 >> x = stepseq(0,-10,25); s = filter(b,a,x); Warning: Function call stepseq invokes inexact match d:\MATLAB7\work\STEPSEQ.M. >> stem(n,s) >> title('Step Response'); xlabel('n');ylabel('s(n)') 3 .>> a=[1,-0.5,0.06];b=[1,1]; >> n=-20:120; >> x1=exp(-0.05*n).*sin(0.1*pi*n+pi/3); >> s1=filter(b,a,x1); >> stem(n,s1);;xlabel('n');ylabel('s1(n)'); 4 ． >> a=[1,-0.5,0.06];b=[1,1]; >> n=-20:120; >> h=impz(b,a,n); >> x1=exp(-0.05*n).*sin(0.1*pi*n+pi/3); >> [y,m]=conv_m(x1,n,h,n); Warning: Function call conv_m invokes inexact match d:\MATLAB7\work\CONV_M.M. >> stem(m,y);title('系统响应');xlabel('m');ylabel('y(m)'); 实验二 离散信号与系统的连续频域分析 一、实验目的： 1、掌握离散时间信号的DTFT 的MATLAB 实现； 2、掌握离散时间系统的DTFT 分析； 3、掌握系统函数和频率相应之间的关系。 二、实验内容： 1、自定义一个长度为 8 点的信号，信号幅度值也由自己任意指定，对该信号作 DTFT，分别画出幅度谱和相位谱 2、已知离散时间系统差分方程为 y(n)-0.5y(n-1)+0.06y(n-2)=x(n)+x(n-1)，求出并画出其频率响应 3、求该系统系统函数，并画极零点...
