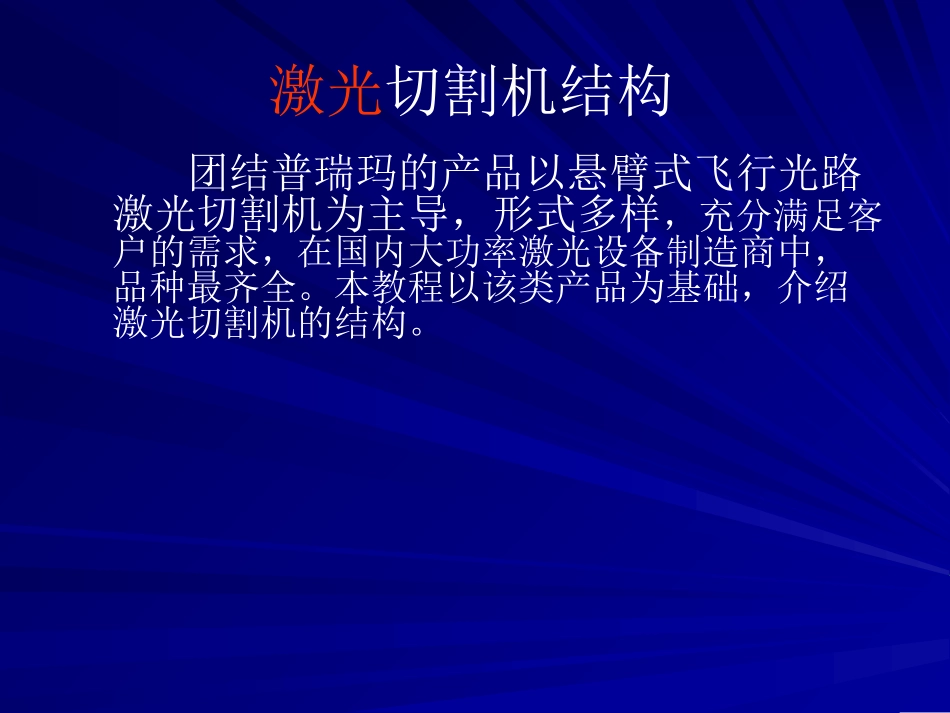

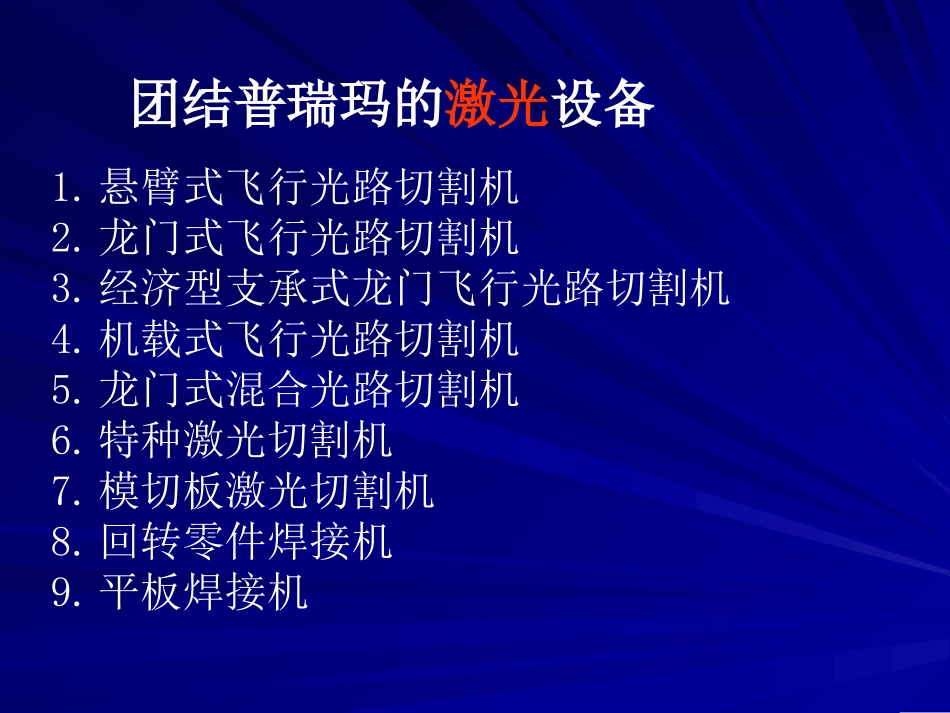

激光切割机结构上海团结普瑞玛激光设备有限公司1.悬臂式飞行光路切割机2.龙门式飞行光路切割机3.经济型支承式龙门飞行光路切割机4.机载式飞行光路切割机5.龙门式混合光路切割机6.特种激光切割机7.模切板激光切割机8.回转零件焊接机9.平板焊接机团结普瑞玛的激光设备激光切割机结构团结普瑞玛的产品以悬臂式飞行光路激光切割机为主导，形式多样，充分满足客户的需求，在国内大功率激光设备制造商中，品种最齐全。本教程以该类产品为基础，介绍激光切割机的结构。激光切割机的组成激光器光路以及驱动、支承光路的机械结构，统称为主机冷却系统供气系统电源控制系统激光切割机的组成激光切割机激光器主机冷却系统供气系统电源控制系统SLCF-X系列产品激光切割机（交换工作台）SLCF-XLaserCutting（M-TABLE）激光器主机冷却系统控制系统电源供气系统激光器团结普瑞玛使用的几种主要激光器是：CP4000激光器Rofin激光器PRC激光器CP4000激光器由PRIMANorthAmerica,Inc.（普瑞玛北美公司）的CONVERGENTLASERS分部生产。除了CP4000这个型号的激光器外，该公司还生产CP3000、CP3500等型号。普瑞玛北美CP4000激光器德国Rofin-Sinar公司的Slab激光器美国PRC激光器国内激光器供气系统包括：气源：瓶装气、压缩空气（空气压缩机、冷干机）过滤装置管路冷却系统电源(1)三相电压稳定度±5%(2)电源不平衡度2.5%控制系统协调整个系统控制激光加工主机SLCF-X系列悬臂式飞行光路激光切割机，配备不同的工作台，可加工不同尺寸的工件。主机结构数控激光切割机是光、机、电一体化设备，主要由以下几部分组成：Z轴系统（切割头）工作台横梁床身主机主机主机－床身结构及特点：机床床身采用焊接结构，具有较好的刚性刚性、、稳定稳定性性和和抗震性抗震性。。动装置采用精密滚珠丝杠、直线导轨传动，且加动装置采用精密滚珠丝杠、直线导轨传动，且加装独享专利的装独享专利的丝杠预紧装置丝杠预紧装置，确保机器的高精度。，确保机器的高精度。机床导轨和丝杠均采用机床导轨和丝杠均采用波纹防护罩波纹防护罩封闭，防止灰封闭，防止灰尘等的污染。尘等的污染。根据激光器的性能特点，选配根据激光器的性能特点，选配光路补偿系统（恒恒光路光路），以确保不管配备什么激光器，在任何位），以确保不管配备什么激光器，在任何位置都能有较高的切割质量。置都能有较高的切割质量。主机－床身－恒光路主机－横梁结构及特点：横梁内部采用特殊结构设计，保证横梁的刚性。横梁（Y轴）传动装置采用精密滚珠丝杠、直线导轨传动，使用丝杠预紧装置丝杠预紧装置，确保机器保持高，确保机器保持高精度。精度。横梁端部装有操作按扭，便于操作人员在横梁运横梁端部装有操作按扭，便于操作人员在横梁运行的任意位置进行简单操作；遇见紧急情况时可行的任意位置进行简单操作；遇见紧急情况时可以立即使机床停止工作。以立即使机床停止工作。在横梁醒目位置附有防撞标志。在横梁醒目位置附有防撞标志。主机－工作台为了满足不同客户的需求，SLCF-X系列切割机可选配不同的工作台：1250mmX2500mm单工作台1500mmX3000mm单工作台1500mmX3000mm交换工作台1500mmX6000mm重定位工作台主机－主机－1500mmX3000mm1500mmX3000mm单工作单工作台台主机－主机－1500mmX3000mm1500mmX3000mm交换工作交换工作台台主机－主机－1500mmX6000mm1500mmX6000mm重定位工作台重定位工作台主机－Z轴Z轴大部分机械零件采用铝,以减轻部件重量,获得良好的动态性能。驱动电机3000r/min圆偏振反射镜切割头反射镜座切割头分为：电容型切割头电感型切割头主机－Z轴－切割头主机－Z轴－电容型切割头电容式切割头抽拉镜座陶瓷体喷嘴喷嘴与金属件表面形成电容的正负极,通过电容传感器控制两极间距离.电容传感器电感式切割头喷嘴探脚电感传感器防撞块拉簧拉簧与探脚形成杠杆,通过杠杆两端的升降使电感传感器中的磁通量发生改变,从而控制喷嘴与工件表面距离.主机－Z轴－电感型切割头主机－气路和水路供气系统的气路和冷却系统的水路，有一部分安装在主机上。1、气路：切割机的气体有两部分a）机械驱动气体和光路保护气体管路b）切割辅助气体管路可以同时接三种辅...
