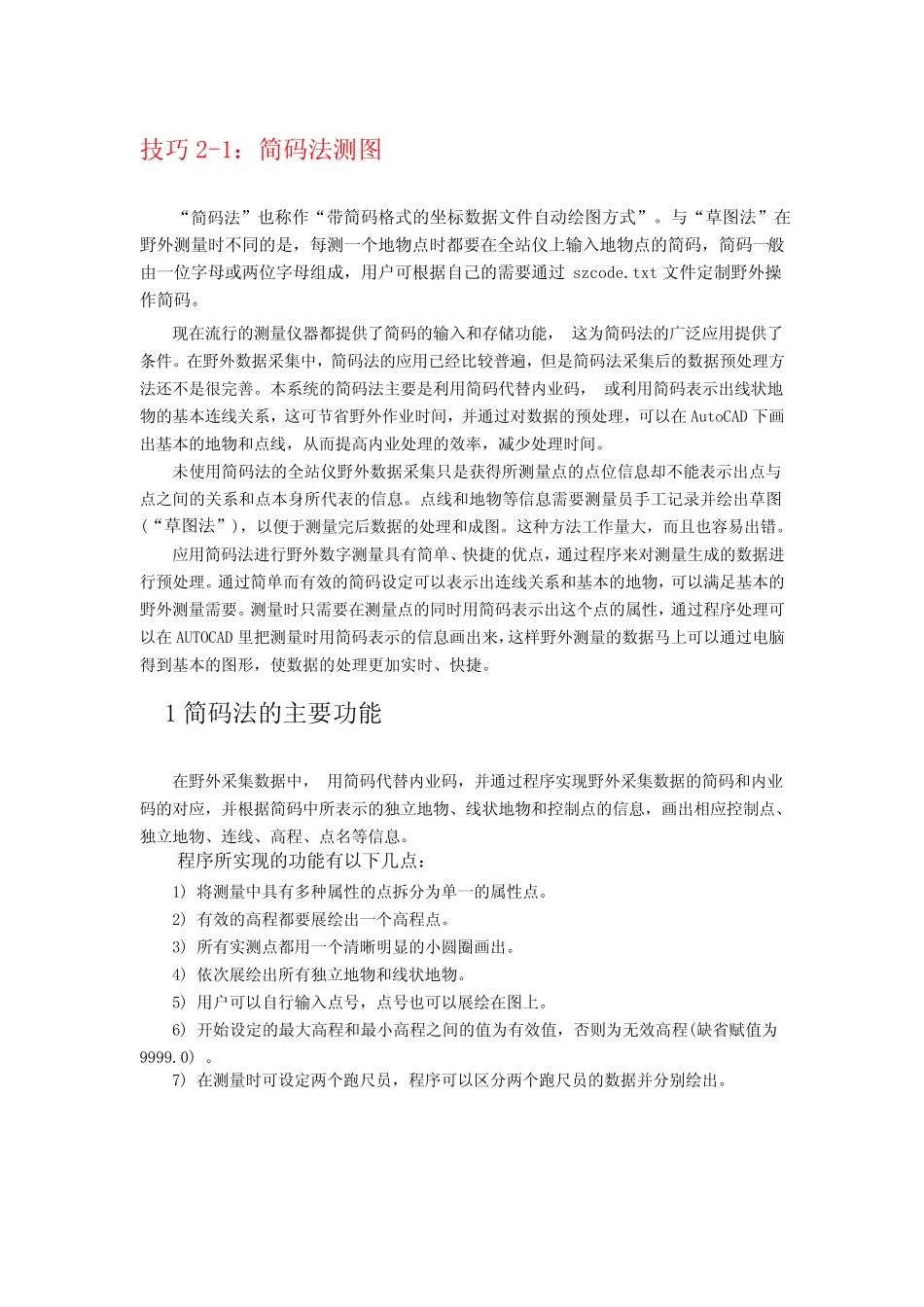

技巧2-1：简码法测图“简码法”也称作“带简码格式的坐标数据文件自动绘图方式”。与“草图法”在野外测量时不同的是，每测一个地物点时都要在全站仪上输入地物点的简码，简码一般由一位字母或两位字母组成，用户可根据自己的需要通过 szcode.txt 文件定制野外操作简码。现在流行的测量仪器都提供了简码的输入和存储功能， 这为简码法的广泛应用提供了条件。在野外数据采集中，简码法的应用已经比较普遍，但是简码法采集后的数据预处理方法还不是很完善。本系统的简码法主要是利用简码代替内业码， 或利用简码表示出线状地物的基本连线关系，这可节省野外作业时间，并通过对数据的预处理，可以在 AutoCAD 下画出基本的地物和点线，从而提高内业处理的效率，减少处理时间。未使用简码法的全站仪野外数据采集只是获得所测量点的点位信息却不能表示出点与点之间的关系和点本身所代表的信息。点线和地物等信息需要测量员手工记录并绘出草图(“草图法”)，以便于测量完后数据的处理和成图。这种方法工作量大，而且也容易出错。应用简码法进行野外数字测量具有简单、快捷的优点，通过程序来对测量生成的数据进行预处理。通过简单而有效的简码设定可以表示出连线关系和基本的地物，可以满足基本的野外测量需要。测量时只需要在测量点的同时用简码表示出这个点的属性，通过程序处理可以在 AUTOCAD 里把测量时用简码表示的信息画出来，这样野外测量的数据马上可以通过电脑得到基本的图形，使数据的处理更加实时、快捷。1 简码法的主要功能在野外采集数据中， 用简码代替内业码，并通过程序实现野外采集数据的简码和内业码的对应，并根据简码中所表示的独立地物、线状地物和控制点的信息，画出相应控制点、独立地物、连线、高程、点名等信息。程序所实现的功能有以下几点：1) 将测量中具有多种属性的点拆分为单一的属性点。2) 有效的高程都要展绘出一个高程点。3) 所有实测点都用一个清晰明显的小圆圈画出。4) 依次展绘出所有独立地物和线状地物。5) 用户可以自行输入点号，点号也可以展绘在图上。6) 开始设定的最大高程和最小高程之间的值为有效值，否则为无效高程(缺省赋值为9999.0) 。7) 在测量时可设定两个跑尺员，程序可以区分两个跑尺员的数据并分别绘出。2 简码表的设定首先我们要预先设定好简码表，简码表的制作主要依据测量人员习惯和通用的一些简码做成，当然也可以根据使用者的习惯更改简码表的设定。以下是设定的简码表(syste...
