数字多用表不确定度评定(CMC表示)

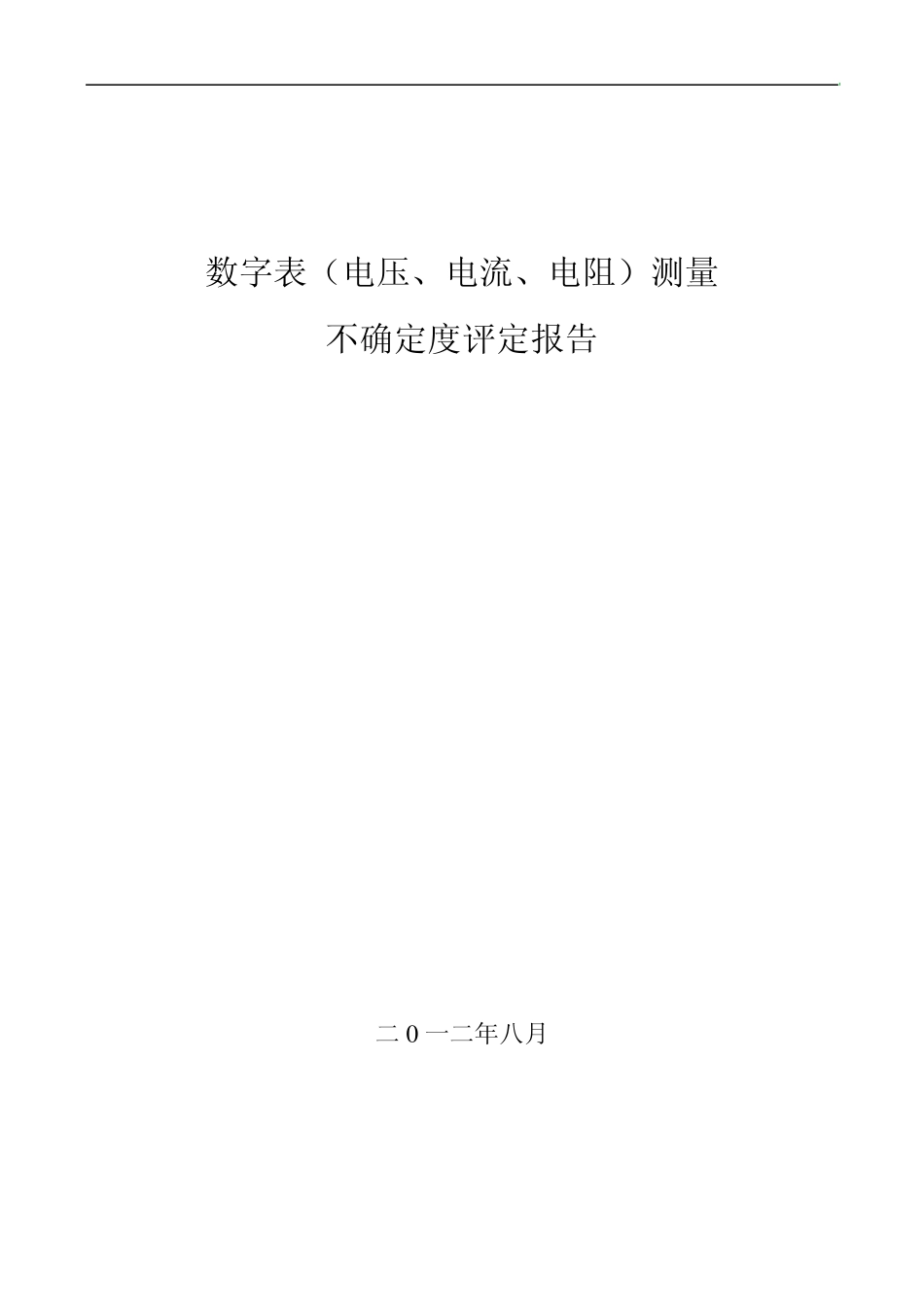

数字表（电压、电流、电阻）测量 不确定度评定报告 二 0 一二年八月 第1 页共9 页 数字表（电压、电流、电阻）测量不确定度评估报告 一、 概 述 1．测量依据： JJG315-1983《直流数字电压表检定规程》 JJG598-1989《直流数字电流表检定规程》 JJG(航天)34-1999《交流数字电压表检定规程》 JJG(航天)35-1999《交流数字电流表检定规程》 JJG724-1991《直流数字式欧姆表检定规程》 2. 计量标准： 计量标准设备为美国FLUKE公司生产的编号8555011、型号5520A多功能校准器，其量程、基本误差极限见下表。 直流电压： 测量范围 ±（ppm示值+µV） 分 辨 力 30mV～ 330mV 20+1 0.1µV 0.33V～ 3.3V 11+2 1µV 3.3V～ 33.0V 12+2 10µV 33.0V～ 330.0V 18+150 100µV 330.0V～ 1000.00V 18+1500 1000µV 直流电流： 测量范围 ±（ppm示值+µA） 分 辨 力 33.0µA～ 330.0µA 150+0.02 1nA 0.33mA～ 3.3mA 100+0.05 0.01mA 3.3mA～ 33.0mA 100+0.25 0.1mA 33.0mA～ 330.0mA 100+2.5 1mA 0.33A～ 1.1A 200+40 10mA 1.1A～ 3.0A 380+40 10mA 3.0A～ 11.0A 500+500 100mA 11.0A～ 20.0A 1000+750 100mA 第2 页 共9 页 交流电流: 测量范围/频率（Hz） ±（%示值+µA） 45Hz -100Hz 45Hz -1kHz 100Hz -1kHz 1kHz -5kHz 5kHz -10kHz 29.0μ A ～330.0μ/ 0.125+0.1 / 0.3+0.15 0.8+0.2 0.33mA ～3.3mA / 0.1+0.15 / 0.2+0.2 0.5+0.3 3.3mA ～33.0mA / 0.04+2 / 0.08+2 0.2+3 33.0mA ～330.0mA / 0.04+20 / 0.10+50 0.2+100 0.33A ～1.1A / 0.05+100 / 0.6+1000 2.5+5000 1.1A ～3.0A / 0.06+100 / 0.6+1000 2.5+5000 3.0A ～11.0A 0.06+2000 / 0.1+2000 3+2000 / 11.0A ～20.0A 0.12+5000 / 0.15+5000 3.0+5000 / 交流电压: 测量范围/频率（Hz） ±（ppm示值+µV） 45Hz -10kHz 45Hz -1kHz 1kHz -5kHz 1kHz -10kHz 5kHz -10kHz 1.0mV～33.0mV 150+6 / / / / 33.0mV～330.0mV 145+8 / / / / 0.33V～3.3V 150+60 / / / / 3.3V～33.0V 150+600 / / / / 33.0V～330.0V / 190+2000 / 200+6000 / 330.0V～1020V / 300+10000 250+10000 / 300+10000 电 阻： 测量范围 ±（ppm示值+floor） ppm 12hrs±1℃ 1.0Ω ～11.0Ω 40 0.001 11.0Ω ...
