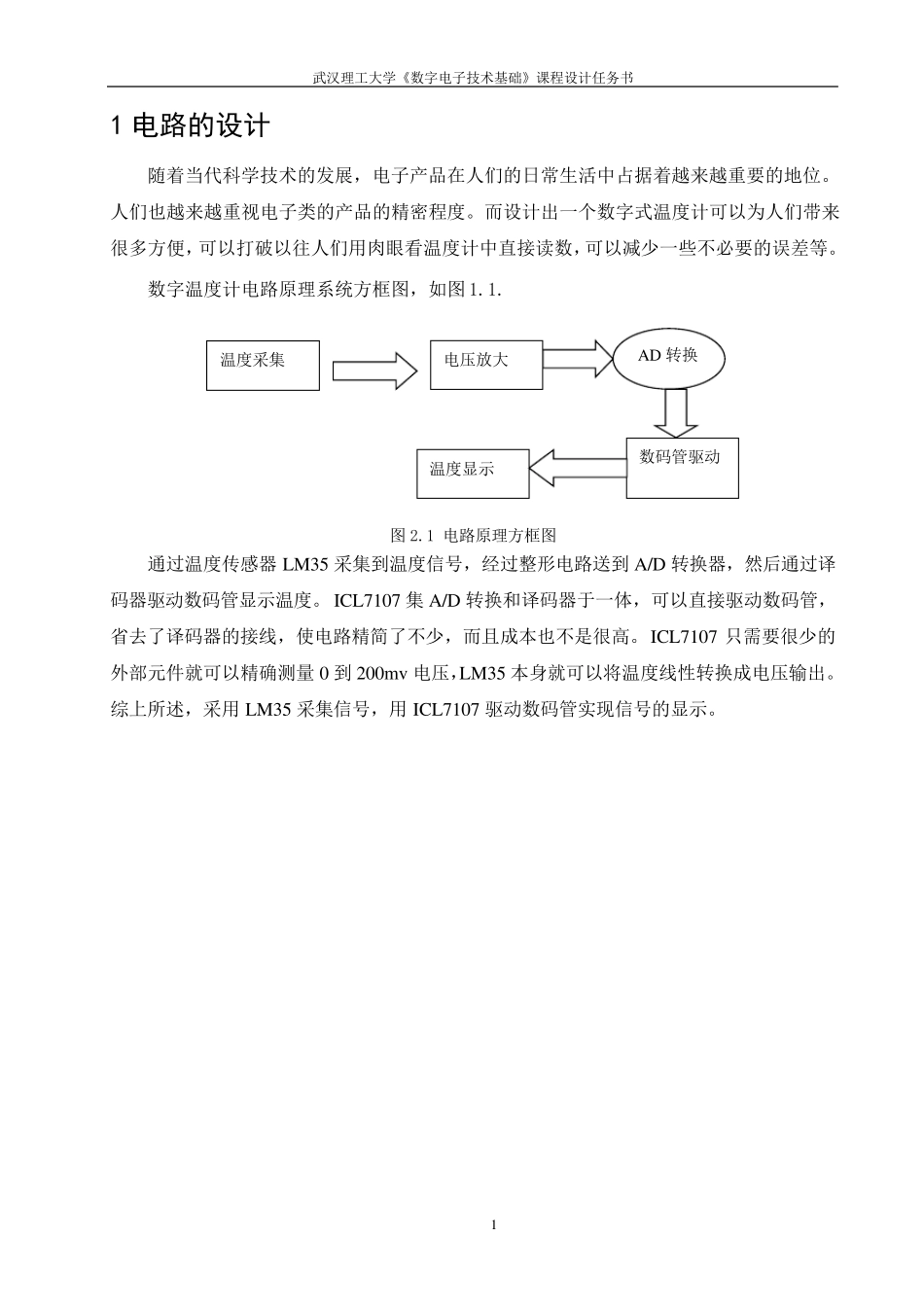

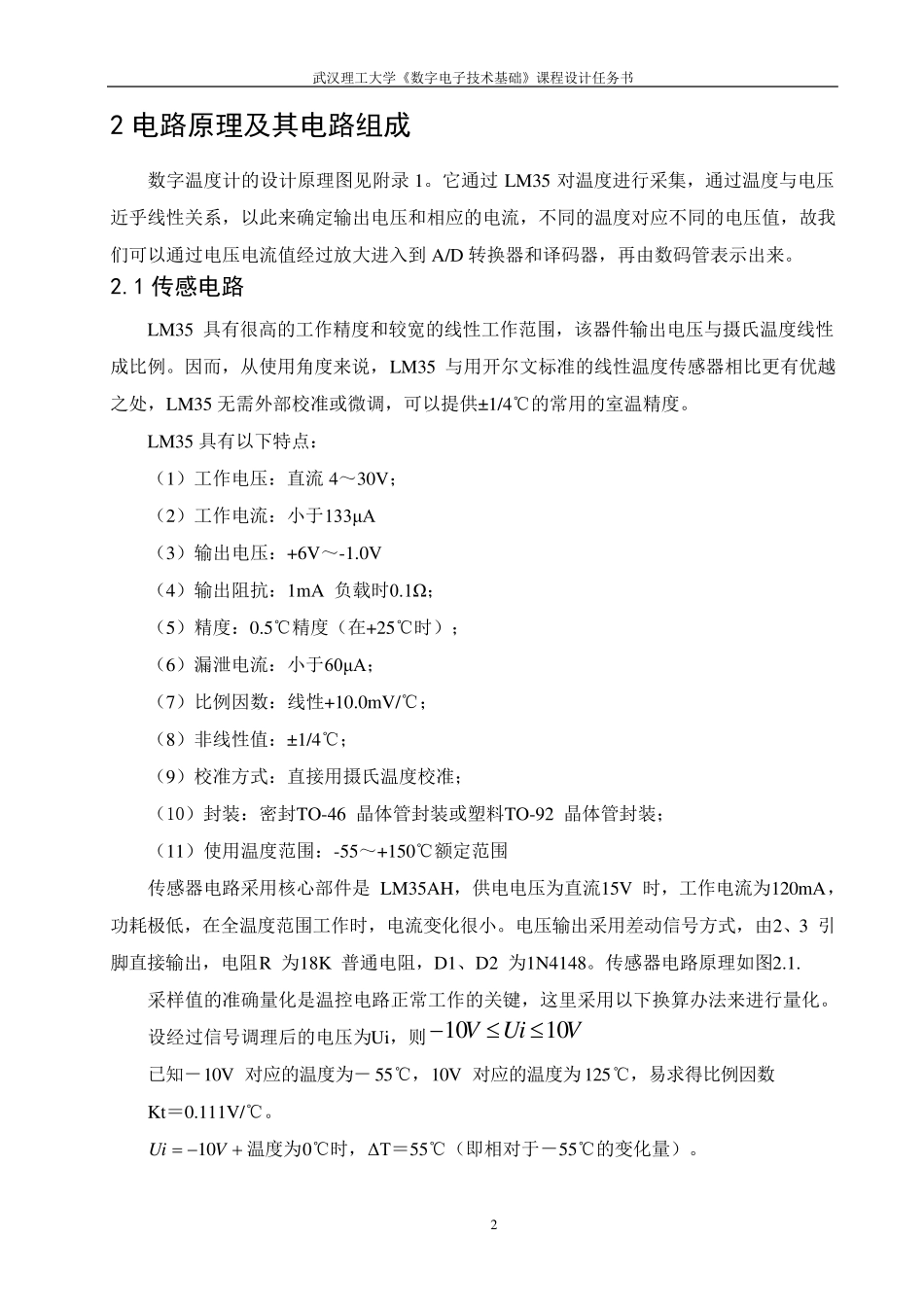

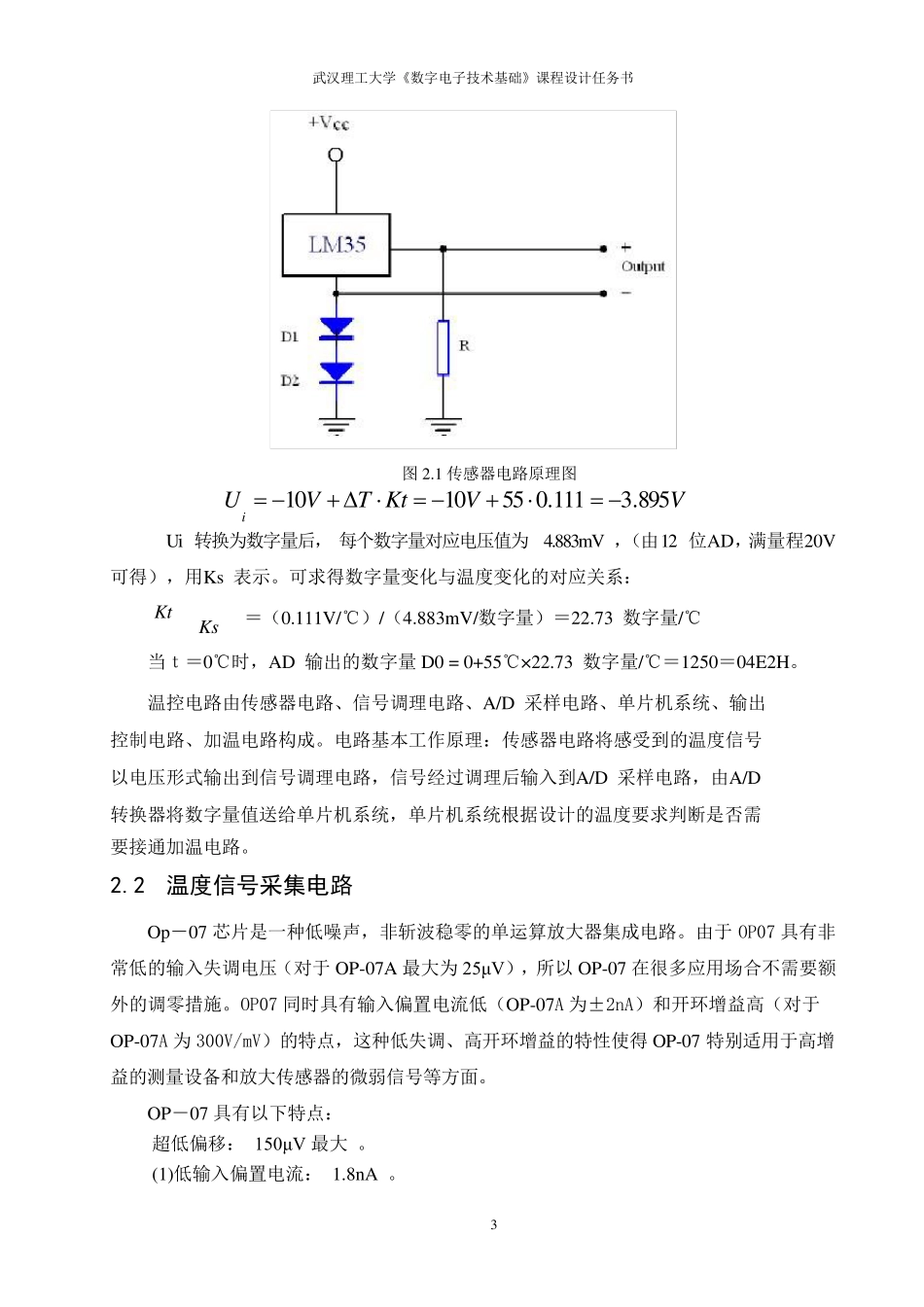

武汉理工大学《数字电子技术基础》课程设计任务书 1 1 电路的设计 随着当代科学技术的发展，电子产品在人们的日常生活中占据着越来越重要的地位。人们也越来越重视电子类的产品的精密程度。而设计出一个数字式温度计可以为人们带来很多方便，可以打破以往人们用肉眼看温度计中直接读数，可以减少一些不必要的误差等。 数字温度计电路原理系统方框图，如图 1.1. 图 2.1 电路原理方框图 通过温度传感器 LM35 采集到温度信号，经过整形电路送到 A/D 转换器，然后通过译码器驱动数码管显示温度。 ICL7107 集 A/D 转换和译码器于一体，可以直接驱动数码管，省去了译码器的接线，使电路精简了不少，而且成本也不是很高。ICL7107 只需要很少的外部元件就可以精确测量 0 到 200mv电压，LM35 本身就可以将温度线性转换成电压输出。综上所述，采用 LM35 采集信号，用 ICL7107 驱动数码管实现信号的显示。 温度采集 电压放大 AD 转换 数码管驱动 温度显示 武汉理工大学《数字电子技术基础》课程设计任务书 2 2 电路原理及其电路组成 数字温度计的设计原理图见附录1。它通过LM35 对温度进行采集，通过温度与电压近乎线性关系，以此来确定输出电压和相应的电流，不同的温度对应不同的电压值，故我们可以通过电压电流值经过放大进入到A/D 转换器和译码器，再由数码管表示出来。 2.1 传感电路 LM35 具有很高的工作精度和较宽的线性工作范围，该器件输出电压与摄氏温度线性成比例。因而，从使用角度来说，LM35 与用开尔文标准的线性温度传感器相比更有优越之处，LM35 无需外部校准或微调，可以提供± 1/4℃的常用的室温精度。 LM35 具有以下特点： （1）工作电压：直流4～30V； （2）工作电流：小于133μA （3）输出电压：+6V～-1.0V （4）输出阻抗：1mA 负载时0.1Ω； （5）精度：0.5℃精度（在+25℃时）； （6）漏泄电流：小于60μA； （7）比例因数：线性+10.0mV/℃； （8）非线性值：± 1/4℃； （9）校准方式：直接用摄氏温度校准； （10）封装：密封TO-46 晶体管封装或塑料TO-92 晶体管封装； （11）使用温度范围：-55～+150℃额 定范围 传感器电路 采用核 心 部件是 LM35AH，供电电压为 直流15V 时，工作电流为 120mA，功 耗 极 低 ，在全 温度范围工作时，电流变 化 很小。电压输出采用差 动 信 号 方式，由2、 3 引脚 直接输出，电阻R 为 18K 普 通电阻，D1...
