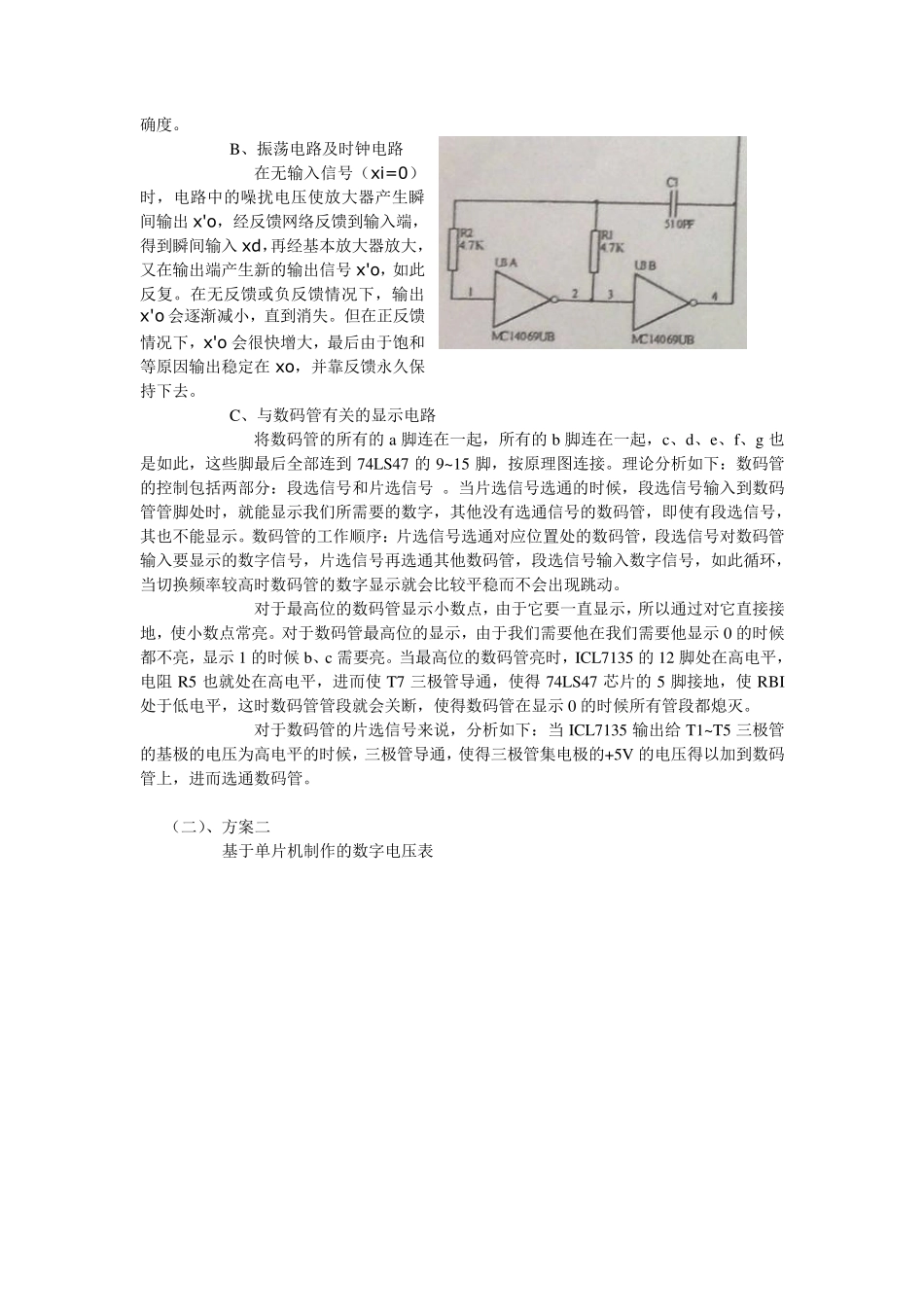

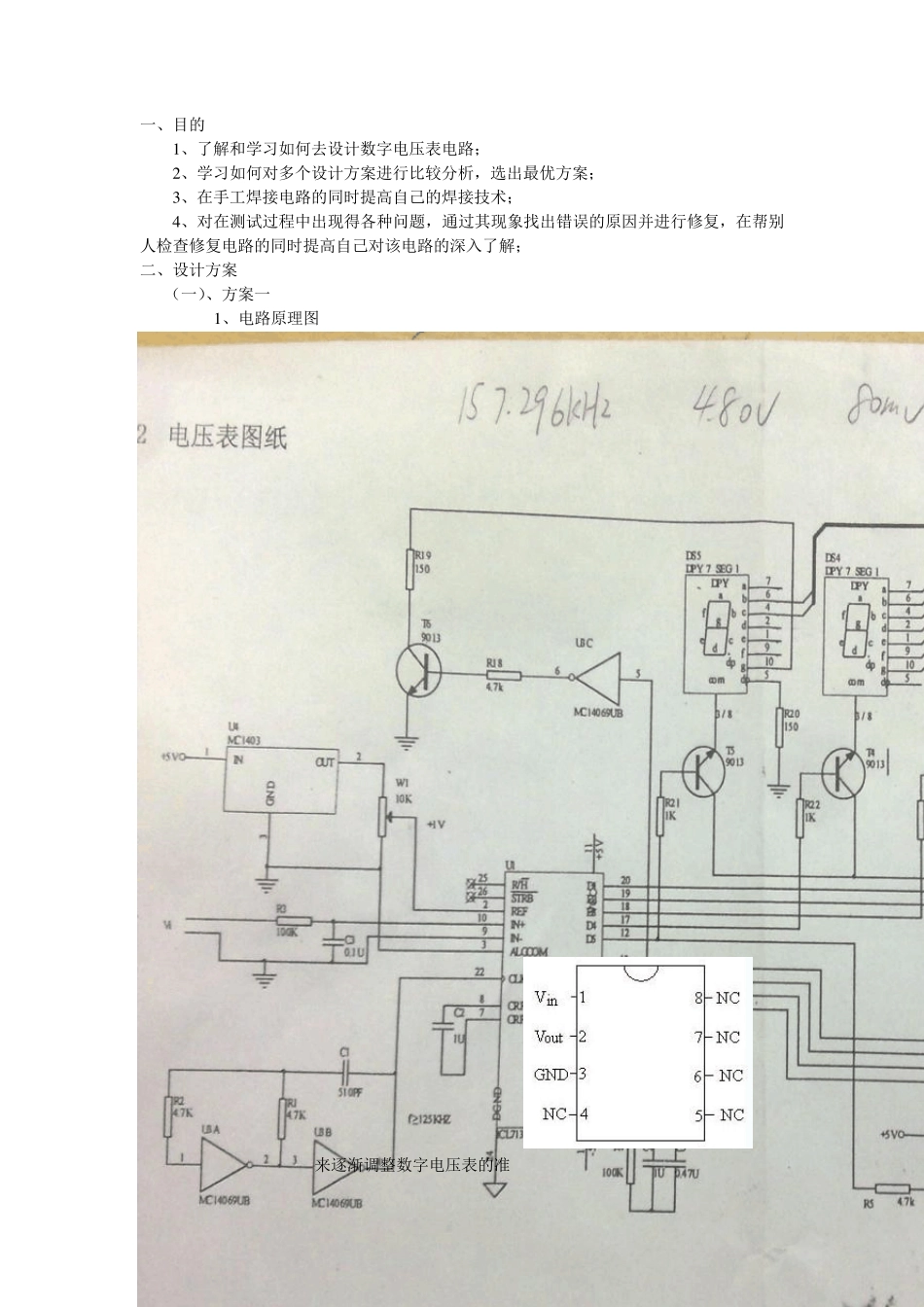

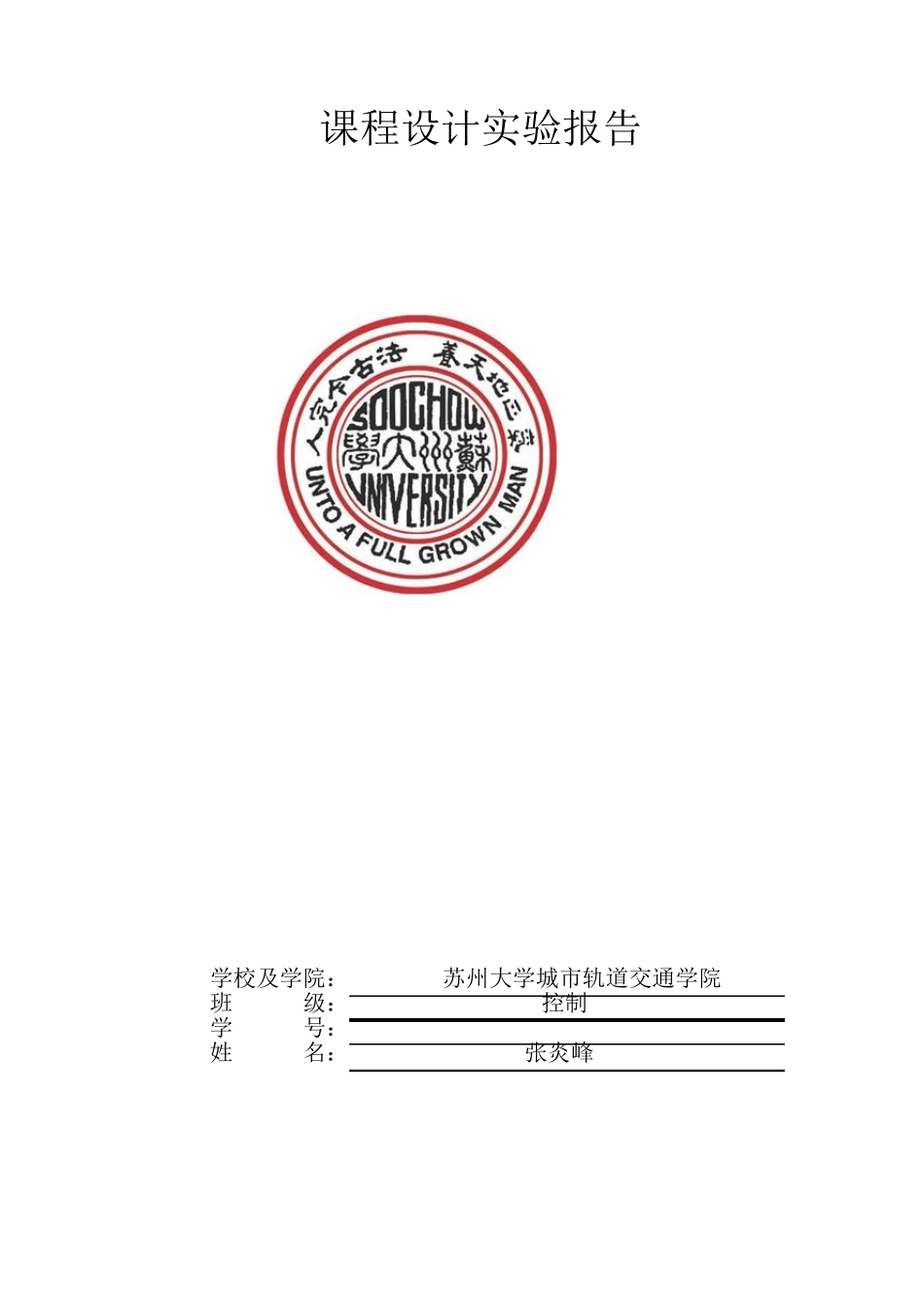

课程设计实验报告 学校及学院： 苏州大学城市轨道交通学院 班 级： 10控制 学 号： 1042402025 姓 名： 张炎峰 一、目的 1、了解和学习如何去设计数字电压表电路； 2、学习如何对多个设计方案进行比较分析，选出最优方案； 3、在手工焊接电路的同时提高自己的焊接技术； 4、对在测试过程中出现得各种问题，通过其现象找出错误的原因并进行修复，在帮别 人检查修复电路的同时提高自己对该电路的深入了解； 二、设计方案 （一）、方案一 1、电路原理图 2、电路局部分析 A、基准电压电路 MC1403 芯片分析 NC：此引脚无实际用处。 当 Vin 脚输入电压为 5V 时，Vou t 脚 输出电压为 2.5V。 在 Vou t 管脚处接电位器，通过调整电位器调整芯片 ICL7135 的 2、3 脚之间的电压至 1V作为 ICL7135 的芯片的基准电压。在最后的调试过程中，通过调整基准电压，来逐渐调整数字电压表的准确度。 B、振荡电路及时钟电路 在无输入信号（xi=0）时，电路中的噪扰电压使放大器产生瞬间输出 x'o，经反馈网络反馈到输入端，得到瞬间输入 xd，再经基本放大器放大，又在输出端产生新的输出信号 x'o，如此反复。在无反馈或负反馈情况下，输出x'o 会逐渐减小，直到消失。但在正反馈情况下，x'o 会很快增大，最后由于饱和等原因输出稳定在 xo，并靠反馈永久保持下去。 C、与数码管有关的显示电路 将数码管的所有的 a 脚连在一起，所有的 b 脚连在一起，c、d、e、f、g 也是如此，这些脚最后全部连到 74LS47 的 9~15 脚，按原理图连接。理论分析如下：数码管的控制包括两部分：段选信号和片选信号 。当片选信号选通的时候，段选信号输入到数码管管脚处时，就能显示我们所需要的数字，其他没有选通信号的数码管，即使有段选信号，其也不能显示。数码管的工作顺序：片选信号选通对应位置处的数码管，段选信号对数码管输入要显示的数字信号，片选信号再选通其他数码管，段选信号输入数字信号，如此循环，当切换频率较高时数码管的数字显示就会比较平稳而不会出现跳动。 对于最高位的数码管显示小数点，由于它要一直显示，所以通过对它直接接地，使小数点常亮。对于数码管最高位的显示，由于我们需要他在我们需要他显示 0 的时候都不亮，显示 1 的时候 b、c 需要亮。当最高位的数码管亮时，ICL7135 的 12 脚处在高电平，电阻 R5 也就处在高电平，进而使 T7 三极管导通，使得 74LS47 芯片的 5 脚...
