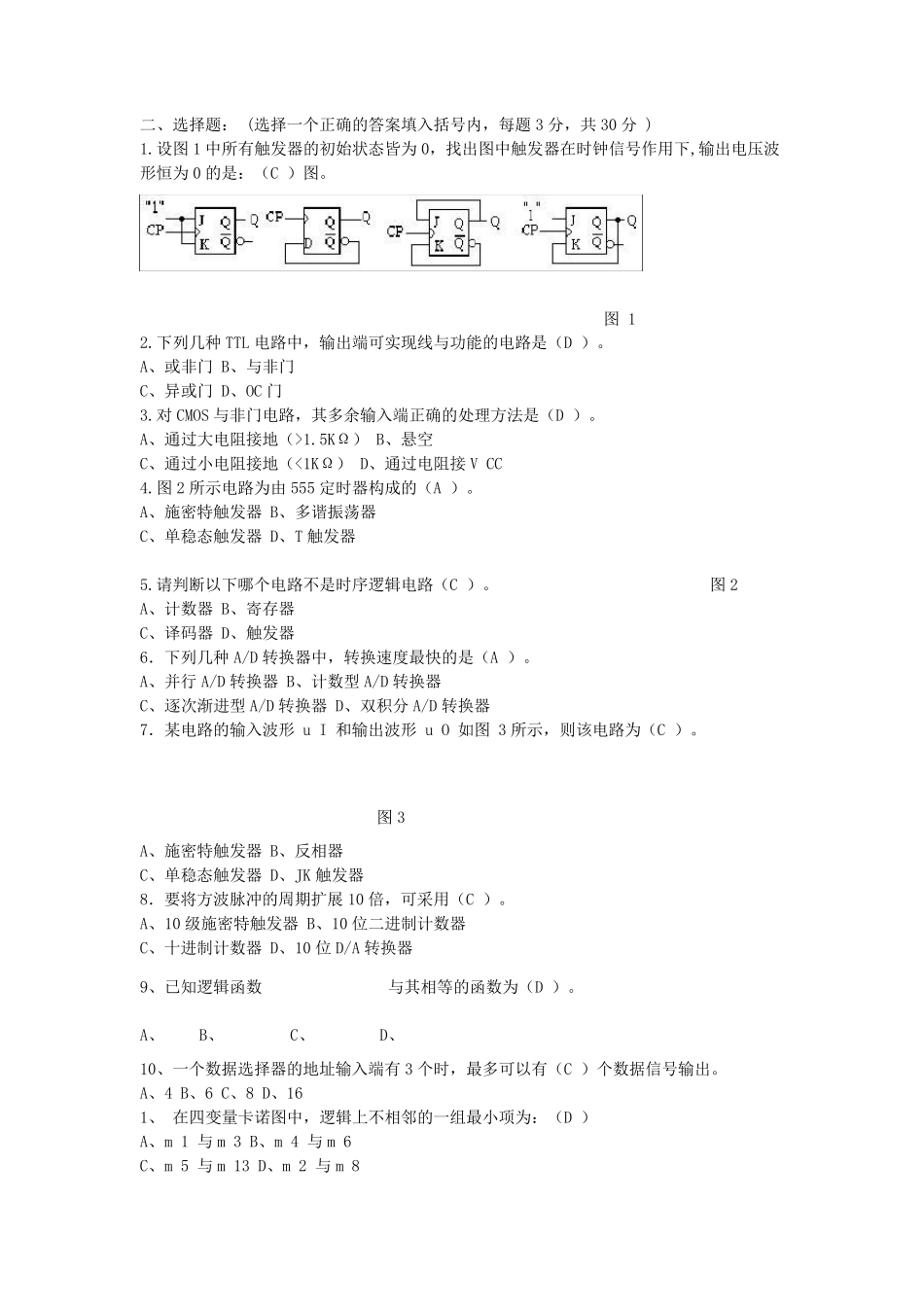

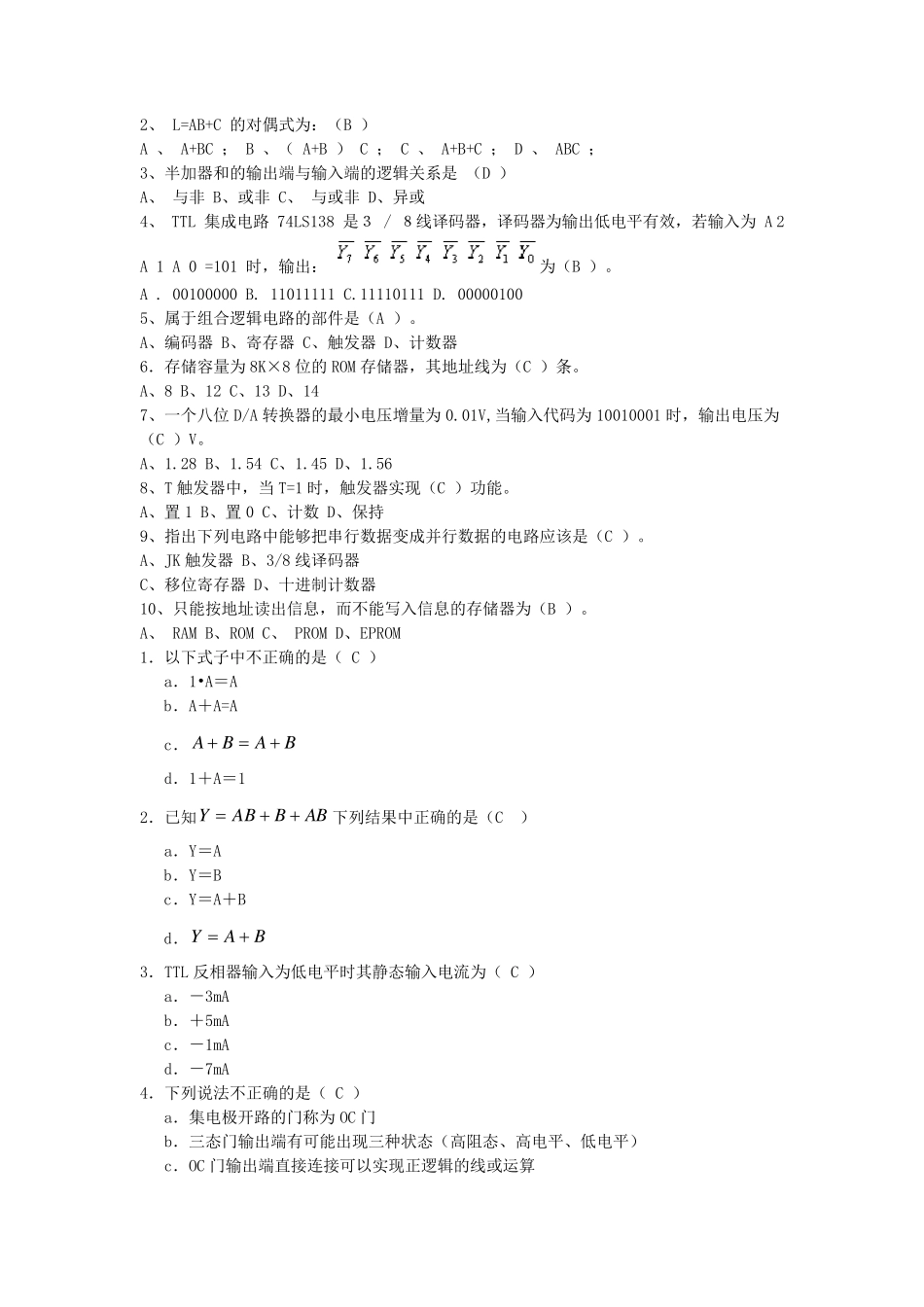

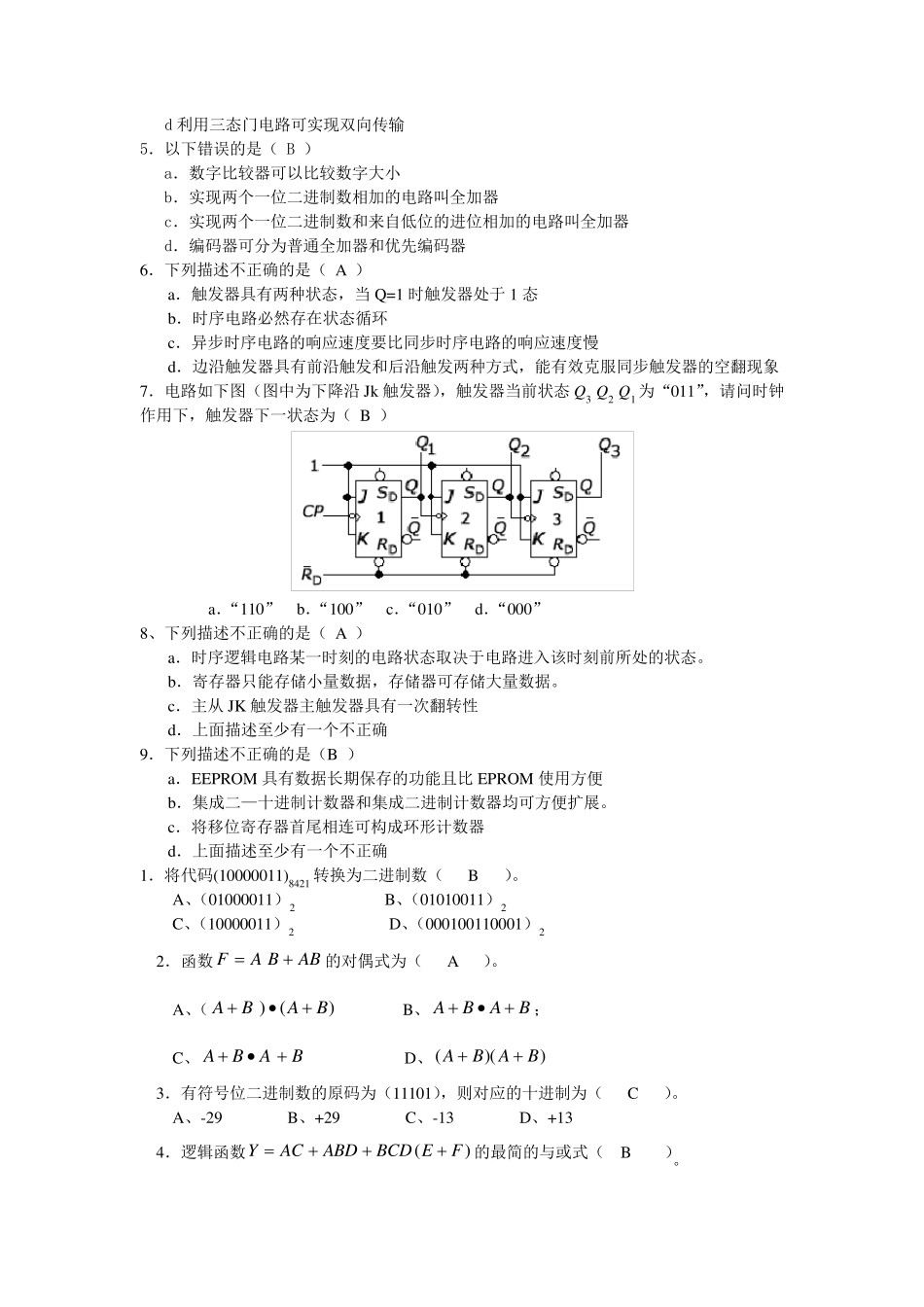

二、选择题： (选择一个正确的答案填入括号内，每题3 分，共30 分 ) 1.设图1 中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0 的是：（C ）图。 图 1 2.下列几种TTL 电路中，输出端可实现线与功能的电路是（D ）。 A、或非门 B、与非门 C、异或门 D、OC 门 3.对CMOS 与非门电路，其多余输入端正确的处理方法是（D ）。 A、通过大电阻接地（>1.5KΩ） B、悬空 C、通过小电阻接地（<1KΩ） D、通过电阻接V CC 4.图2 所示电路为由 555 定时器构成的（A ）。 A、施密特触发器 B、多谐振荡器 C、单稳态触发器 D、T 触发器 5.请判断以下哪个电路不是时序逻辑电路（C ）。 图2 A、计数器 B、寄存器 C、译码器 D、触发器 6．下列几种A/D 转换器中，转换速度最快的是（A ）。 A、并行 A/D 转换器 B、计数型 A/D 转换器 C、逐次渐进型 A/D 转换器 D、双积分A/D 转换器 7．某电路的输入波形 u I 和输出波形 u O 如图 3 所示，则该电路为（C ）。 图3 A、施密特触发器 B、反相器 C、单稳态触发器 D、JK 触发器 8．要将方波脉冲的周期扩展10 倍，可采用（C ）。 A、10 级施密特触发器 B、10 位二进制计数器 C、十进制计数器 D、10 位D/A 转换器 9、已知逻辑函数 与其相等的函数为（D ）。 A、 B、 C、 D、 10、一个数据选择器的地址输入端有3 个时，最多可以有（C ）个数据信号输出。 A、4 B、6 C、8 D、16 1、 在四 变 量 卡 诺 图中，逻辑上 不相邻 的一组 最小项 为：（D ） A、m 1 与m 3 B、m 4 与m 6 C、m 5 与m 13 D、m 2 与m 8 2、 L=AB+C 的对偶式为：（B ） A 、 A+BC ； B 、（ A+B ） C ； C 、 A+B+C ； D 、 ABC ； 3、半加器和的输出端与输入端的逻辑关系是 （D ） A、 与非 B、或非 C、 与或非 D、异或 4、 TTL 集成电路 74LS138 是３ / ８线译码器，译码器为输出低电平有效，若输入为 A 2 A 1 A 0 =101 时，输出： 为（B ）。 A . 00100000 B. 11011111 C.11110111 D. 00000100 5、属于组合逻辑电路的部件是（A ）。 A、编码器 B、寄存器 C、触发器 D、计数器 6．存储容量为8K×8 位的ROM 存储器，其地址线为（C ）条。 A、8 B、12 C、13 D、14 7、一个八位D/A 转换器的最小电压增量为0.01V,当输入...
