数字电子技术基础学习总结VIP专享

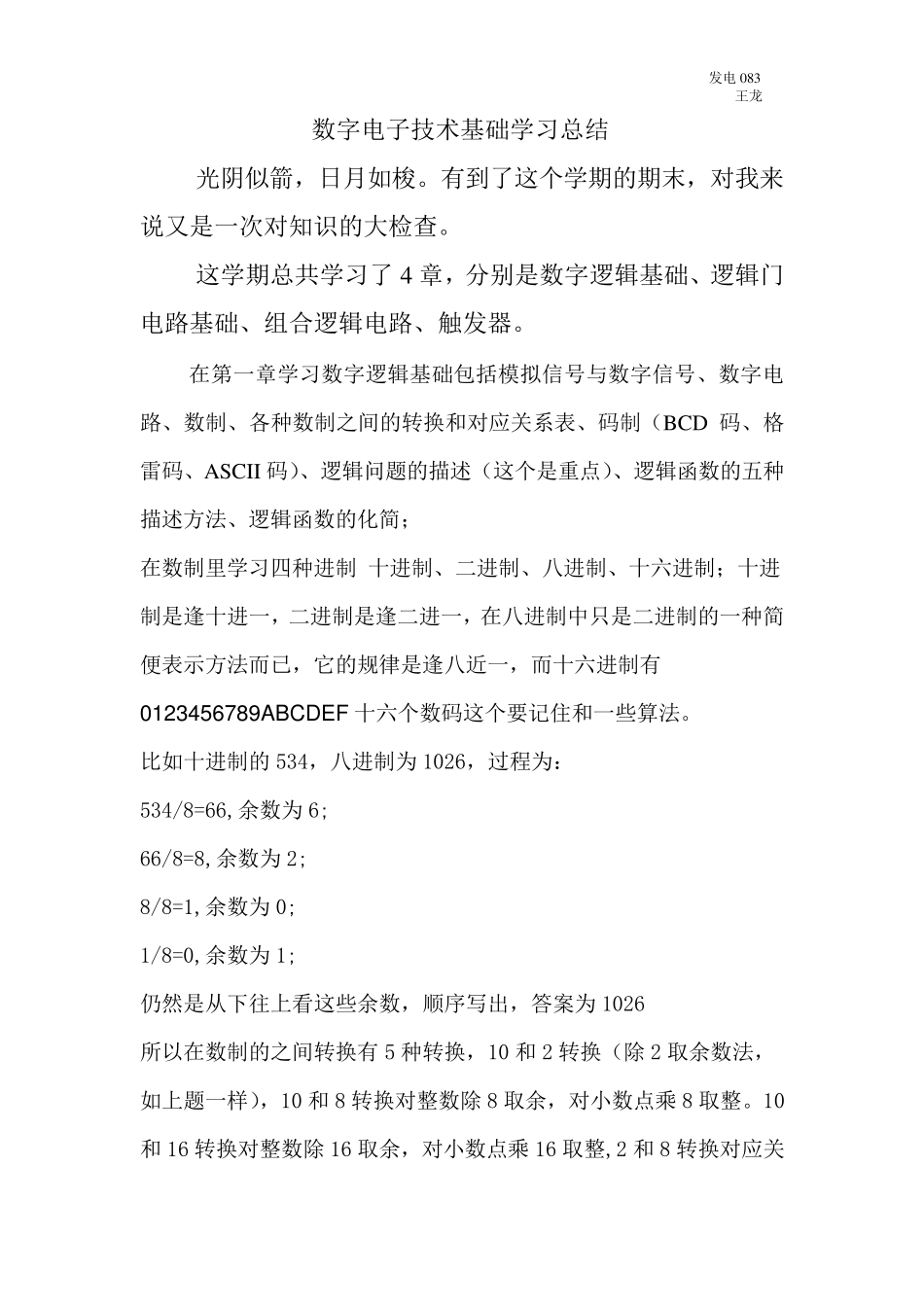

发电083 王龙 数字电子技术基础学习总结 光阴似箭，日月如梭。有到了这个学期的期末，对我来说又是一次对知识的大检查。 这学期总共学习了4 章，分别是数字逻辑基础、逻辑门电路基础、组合逻辑电路、触发器。 在第一章学习数字逻辑基础包括模拟信号与数字信号、数字电路、数制、各种数制之间的转换和对应关系表、码制（BCD 码、格雷码、AS CII 码）、逻辑问题的描述（这个是重点）、逻辑函数的五种描述方法、逻辑函数的化简； 在数制里学习四种进制 十进制、二进制、八进制、十六进制；十进制是逢十进一，二进制是逢二进一，在八进制中只是二进制的一种简便表示方法而已，它的规律是逢八近一，而十六进制有0123456789ABCDEF 十六个数码这个要记住和一些算法。 比如十进制的534，八进制为 1026，过程为： 534/8=66,余数为 6; 66/8=8,余数为 2; 8/8=1,余数为 0; 1/8=0,余数为 1; 仍然是从下往上看这些余数，顺序写出，答案为 1026 所以在数制的之间转换有5 种转换，10 和 2 转换（除 2 取余数法，如上题一样），10 和 8 转换对整数除 8 取余，对小数点乘 8 取整。10和 16 转换对整数除 16 取余，对小数点乘 16 取整,2 和 8 转换对应关 发电083 王龙 系3 位二进制对应1 位八进制可看对应关系图。2 和16 转换4 位二进制对应1 位十六进制数，可看对应关系图。 在码制的学习中学习了3 种码BCD 码、格雷码、AS CII 码。 BCD 码：用 4 位二进制数来表示 1 位十进制数中的0~9 这 10 个数码，简称 BCD 码，还有几个常用的BCD 码：8421（常用）、5421、2421、余 3。 如 8421 码321 的8421 码就是（查表） 3 2 1 0011 0010 0001 原因:0011=8x0+4x0+1x2+1x1=3 、 0010=8x0+4x0+2x1+1x0=2、 0001=8x0+4x0+2x0+1x1=1； 格雷码：有两个特点 1 相邻性 2 循环性。 AS CII 码：ASCII（American Standard Code for Information Interchange，美国信息互换标准代码）是基于拉丁字母的一套电脑编码系统。 第五节逻辑问题的描述 在自然界中有 3 种基本逻辑关系1：与逻辑关系、2：或逻辑关系、3：非逻辑关系 利用与、或、非、三种基本运算来了解门电路，门电路是数字电路的基本组成单元。它有一个或多个输入端和一个输出端，输入和输出为低电平和高电平（分别代表 2 进制0 和1）。门电路一般有：与门、或门、非门、与非门、或非门等。各种门电路有着不同的...
