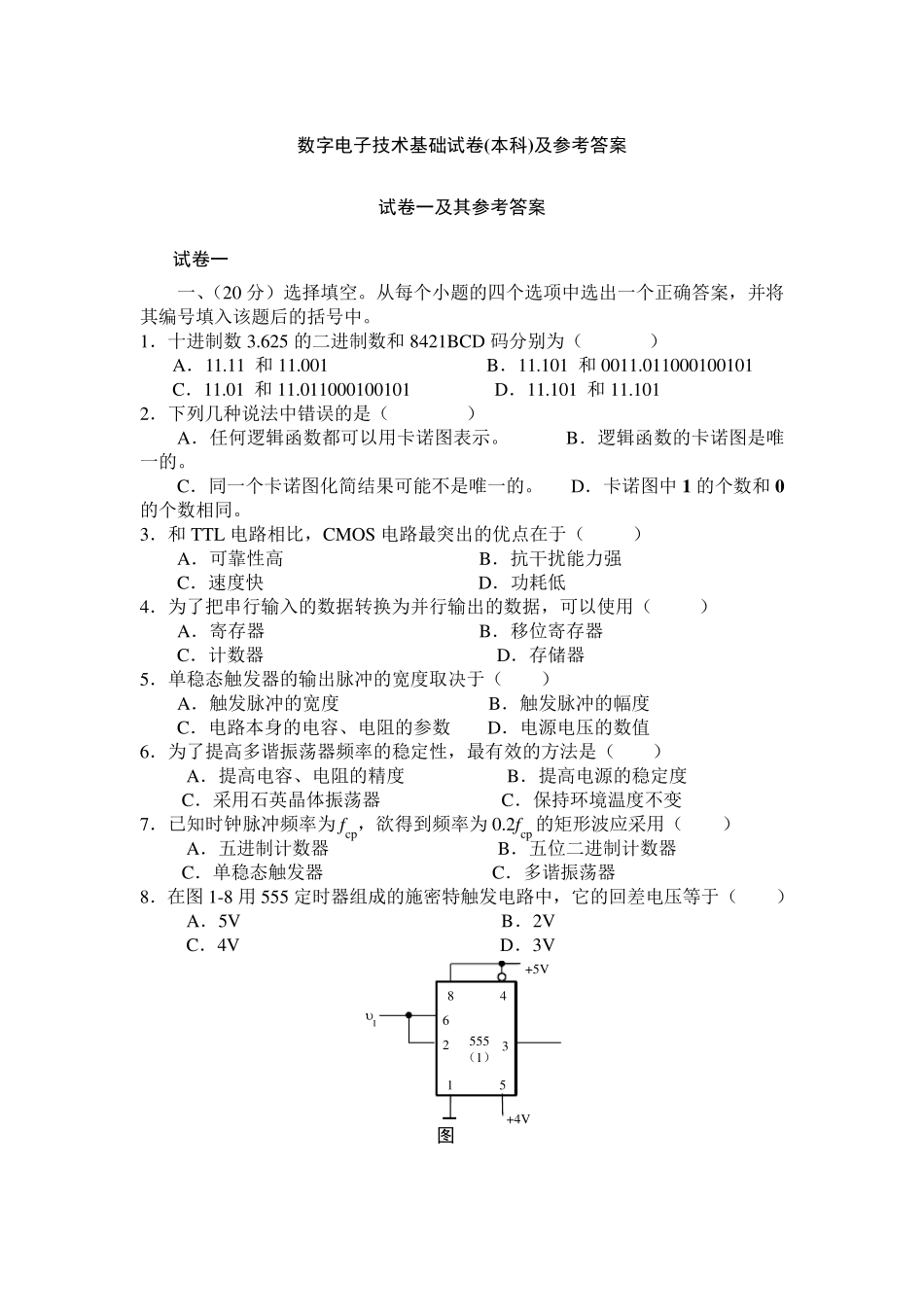

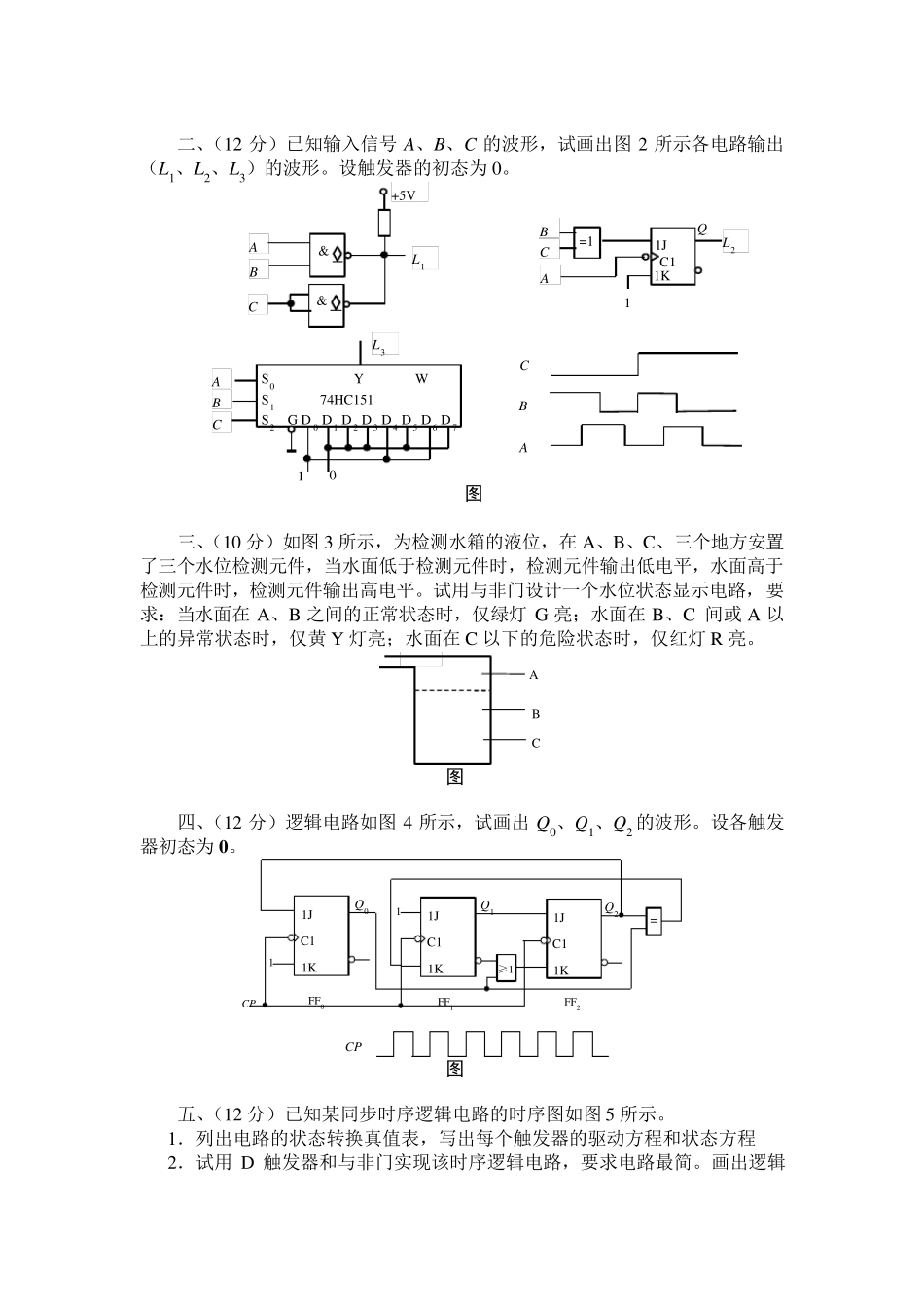

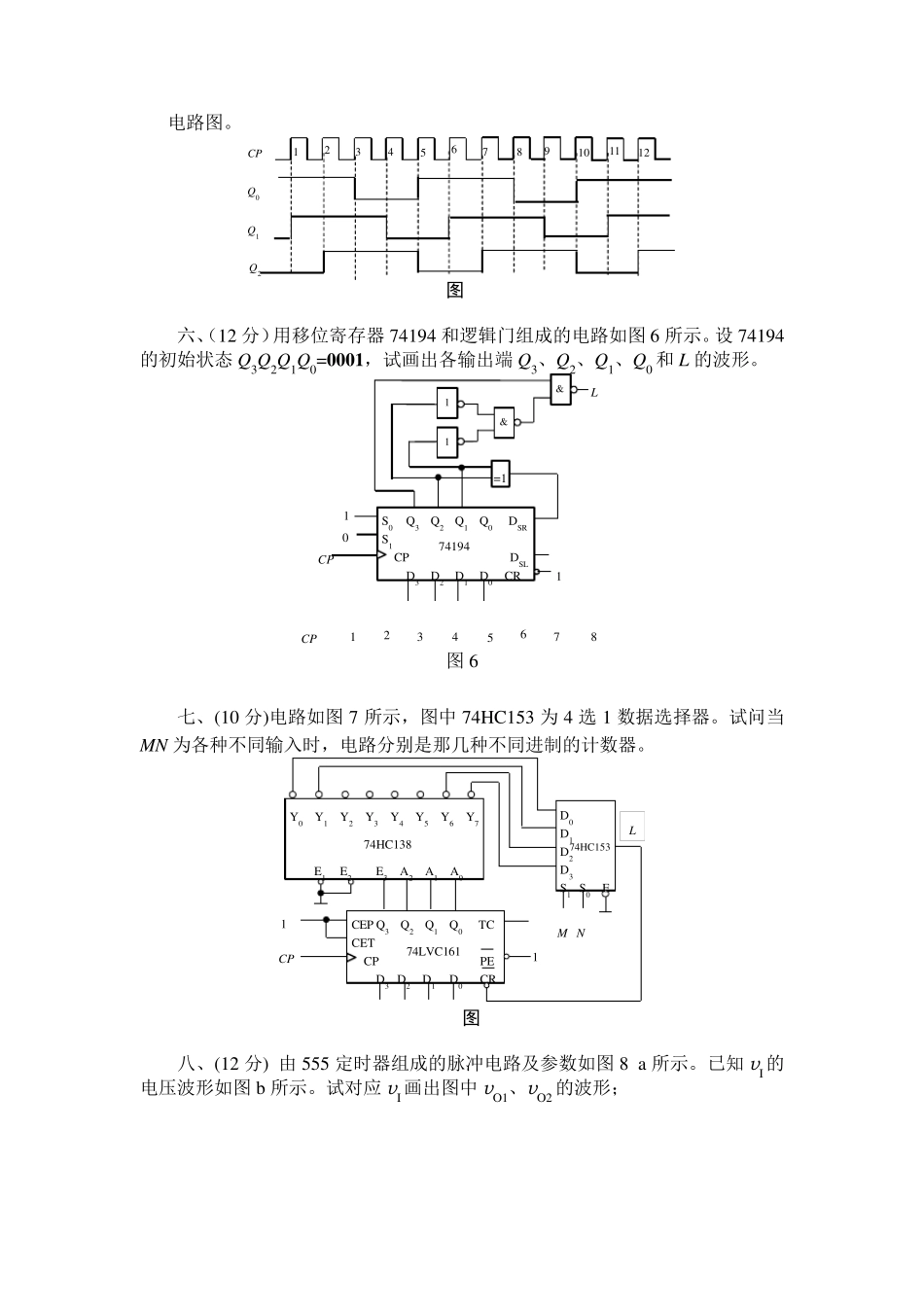

数字电子技术基础试卷(本科)及参考答案 试卷一及其参考答案 试卷一 一、（20 分）选择填空。从每个小题的四个选项中选出一个正确答案，并将其编号填入该题后的括号中。 1．十进制数 3.625 的二进制数和 8421BCD 码分别为（ ） A． 11.11 和 11.001 B．11.101 和 0011.011000100101 C．11.01 和 11.011000100101 D．11.101 和 11.101 2．下列几种说法中错误的是（ ） A．任何逻辑函数都可以用卡诺图表示。 B．逻辑函数的卡诺图是唯一的。 C．同一个卡诺图化简结果可能不是唯一的。 D．卡诺图中 1 的个数和 0的个数相同。 3．和 TTL 电路相比，CMOS 电路最突出的优点在于（ ） A．可靠性高 B．抗干扰能力强 C．速度快 D．功耗低 4．为了把串行输入的数据转换为并行输出的数据，可以使用（ ） A．寄存器 B．移位寄存器 C．计数器 D．存储器 5．单稳态触发器的输出脉冲的宽度取决于（ ） A．触发脉冲的宽度 B．触发脉冲的幅度 C．电路本身的电容、电阻的参数 D．电源电压的数值 6．为了提高多谐振荡器频率的稳定性，最有效的方法是（ ） A．提高电容、电阻的精度 B．提高电源的稳定度 C．采用石英晶体振荡器 C．保持环境温度不变 7．已知时钟脉冲频率为 fcp，欲得到频率为 0.2fcp 的矩形波应采用（ ） A．五进制计数器 B．五位二进制计数器 C．单稳态触发器 C．多谐振荡器 8．在图 1-8 用 555 定时器组成的施密特触发电路中，它的回差电压等于（ ） A．5V B．2V C．4V D．3V I +5V 8 4 1 5 6 2 3 555 （1） +4V 图 1-8 二、（12 分）已知输入信号A、B、C 的波形，试画出图2 所示各电路输出（L1、L2、L3）的波形。设触发器的初态为0。 A +5V A B C L1 B C & & =1 1J 1K 1 A B C Q L2 C1 S0 Y W S1 S2 G D 0 D 1 D 2 D 3 D 4 D 5 D 6 D 7 A B C 1 0 L3 74HC151 图 2 三、（10 分）如图3 所示，为检测水箱的液位，在A、B、C、三个地方安置了三个水位检测元件，当水面低于检测元件时，检测元件输出低电平，水面高于检测元件时，检测元件输出高电平。试用与非门设计一个水位状态显示电路，要求：当水面在A、B 之间的正常状态时，仅绿灯G 亮；水面在B、C 间或A 以上的异常状态时，仅黄Y灯亮；水面在C 以下的危险状态时，仅红灯R 亮。 A B C 图 3 四、（12 分）逻辑电路如图4 所示...
