数字电子技术基础试题和答案VIP专享

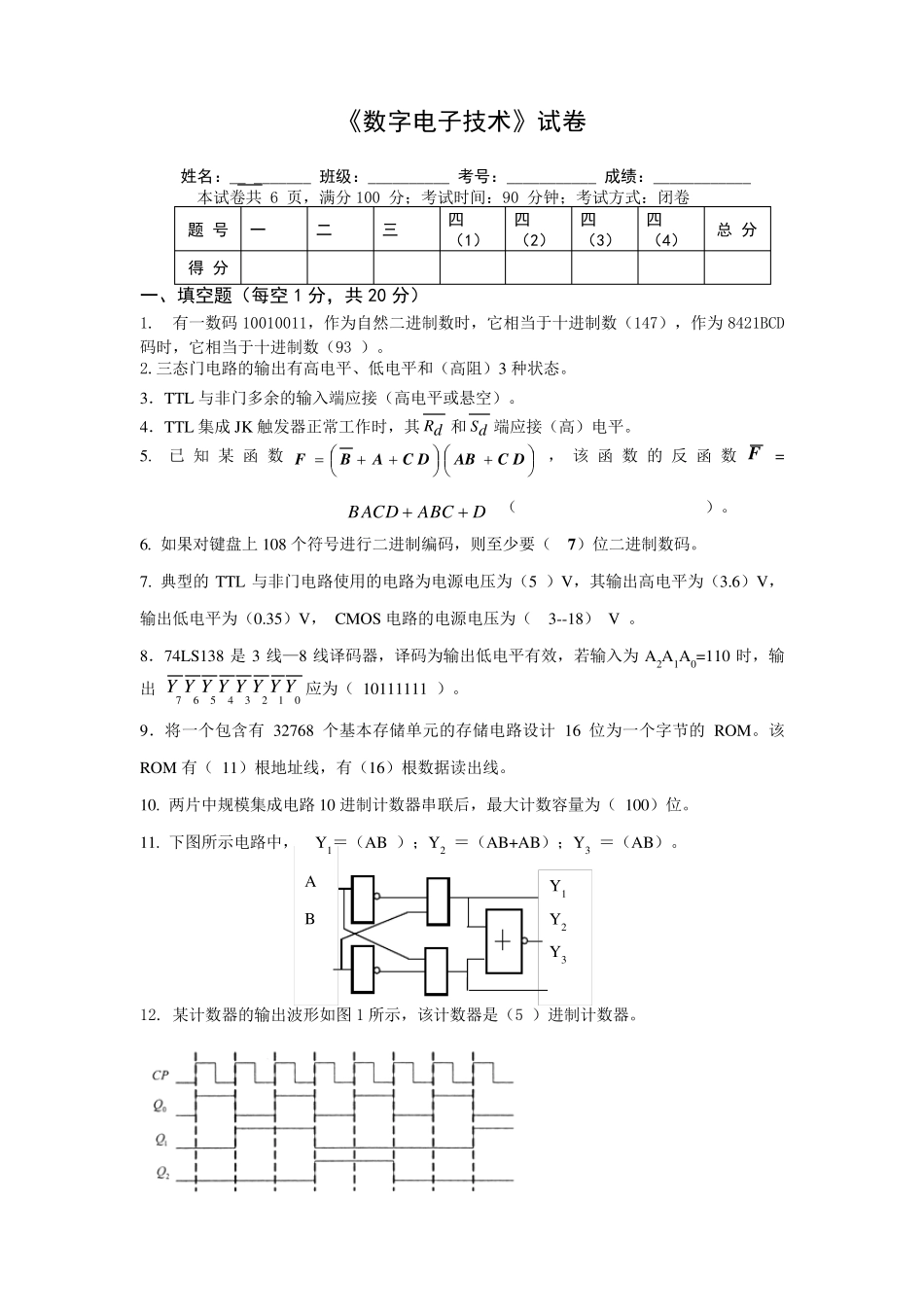

DCBADCAB《数字电子技术》试卷 姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共 6 页，满分100 分；考试时间：90 分钟；考试方式：闭卷 题 号 一 二 三 四（1） 四（2） 四（3） 四（4） 总 分 得 分 一、填空题（每空 1 分，共 20 分） 1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（147），作为8421BCD码时，它相当于十进制数（93 ）。 2.三态门电路的输出有高电平、低电平和（高阻）3 种状态。 3．TTL 与非门多余的输入端应接（高电平或悬空）。 4．TTL 集成JK 触发器正常工作时，其dR和dS端应接（高）电平。 5. 已知某函数DCABDCABF ，该函数的反函数F=（ ）。 6. 如果对键盘上108 个符号进行二进制编码，则至少要（ 7 ）位二进制数码。 7. 典型的TTL 与非门电路使用的电路为电源电压为（5 ）V，其输出高电平为（3.6）V，输出低电平为（0.35）V， CMOS 电路的电源电压为（ 3--18） V 。 8．74LS138 是3 线—8 线译码器，译码为输出低电平有效，若输入为A2A1A0=110 时，输出 01234567YYYYYYYY应为（ 10111111 ）。 9．将一个包含有32768 个基本存储单元的存储电路设计 16 位为一个字节的ROM。该ROM 有（ 11）根地址线，有（16）根数据读出线。 10. 两片中规模集成电路10 进制计数器串联后，最大计数容量为（ 100）位。 11. 下图所示电路中， Y 1＝（AB ）；Y 2 ＝（AB+AB）；Y 3 ＝（AB）。 12. 某计数器的输出波形如图 1 所示，该计数器是（5 ）进制计数器。 A B Y 1 Y 2 Y 3 叮叮小文库 - 2 13．驱动共阳极七段数码管的译码器的输出电平为（ 低）有效。 二、单项选择题（本大题共 15 小题，每小题 2 分，共 30 分） （在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。） 1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。 A．F(A,B,C)=∑m（0，2，4） B. (A,B,C)=∑m（3，5，6，7） C．F(A,B,C)=∑m（0，2，3，4） D. F(A,B,C)=∑m（2，4，6，7） 2．8 线—3 线优先编码器的输入为I0—I7 ，当优先级别最高的I7 有效时，其输出012YYY••的值是（ C ）。 A．111 B. 010 C. 000 D. 101 3．十六路数据选择器的地址输入（选择控制）端有（ ...
