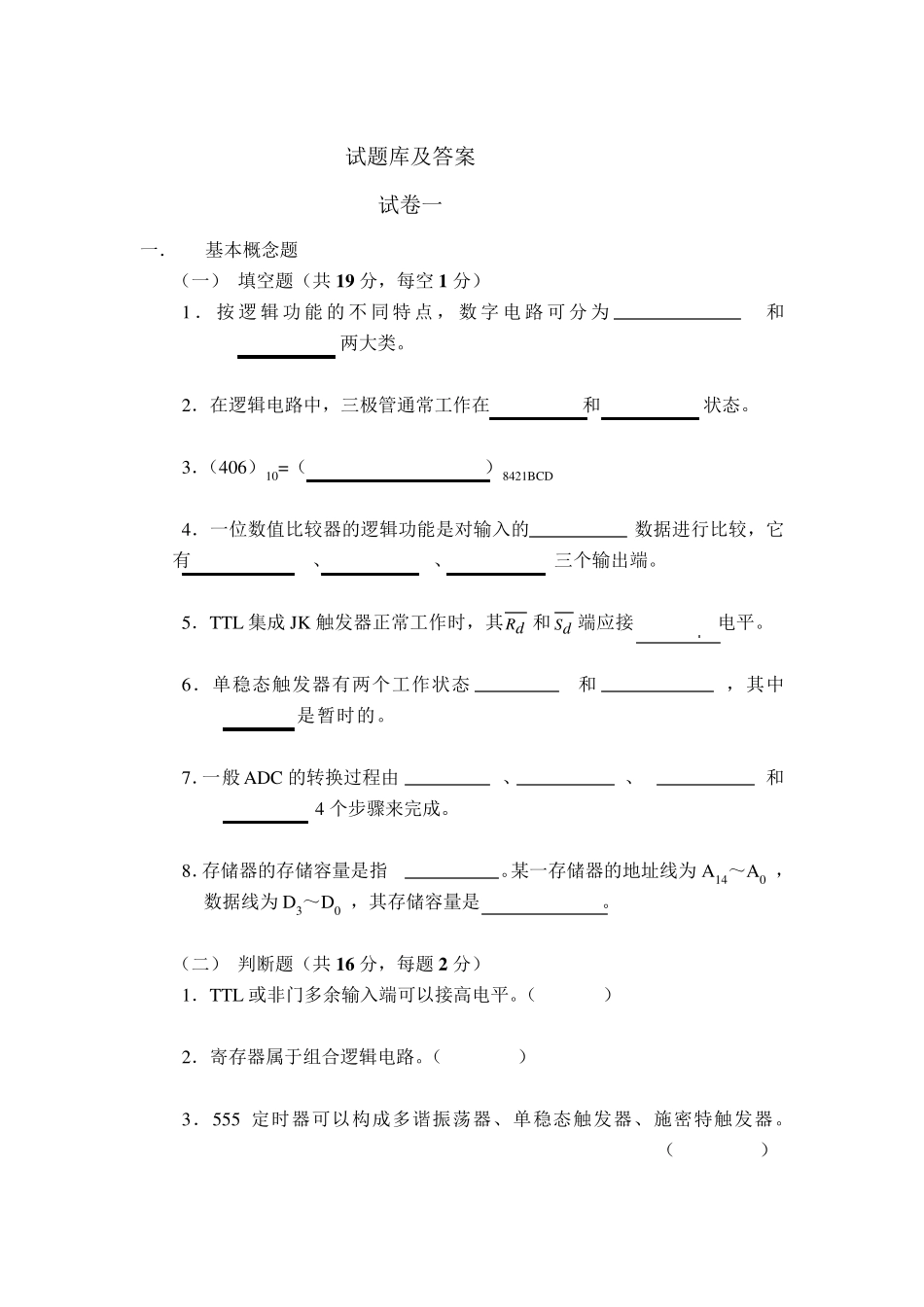

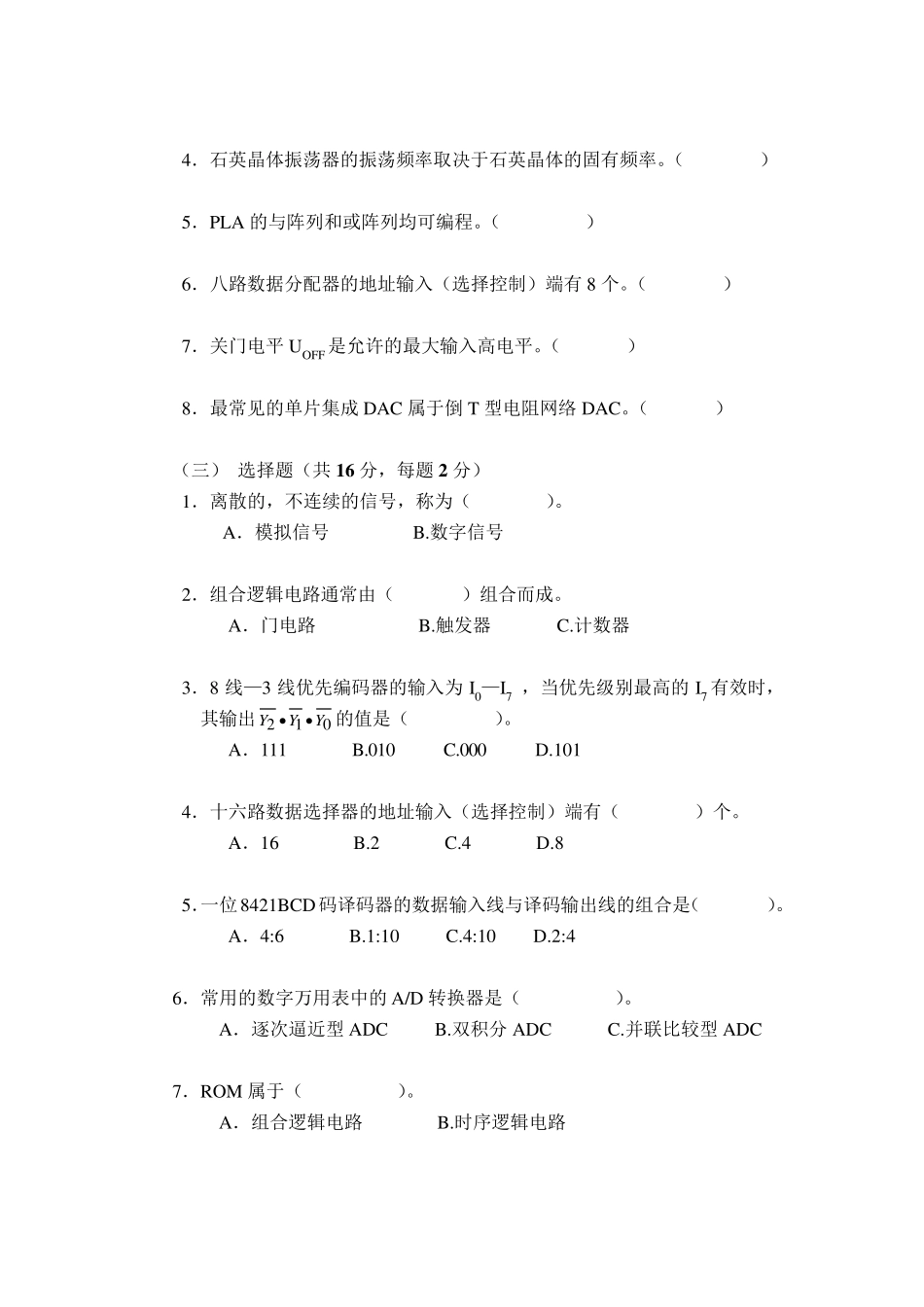

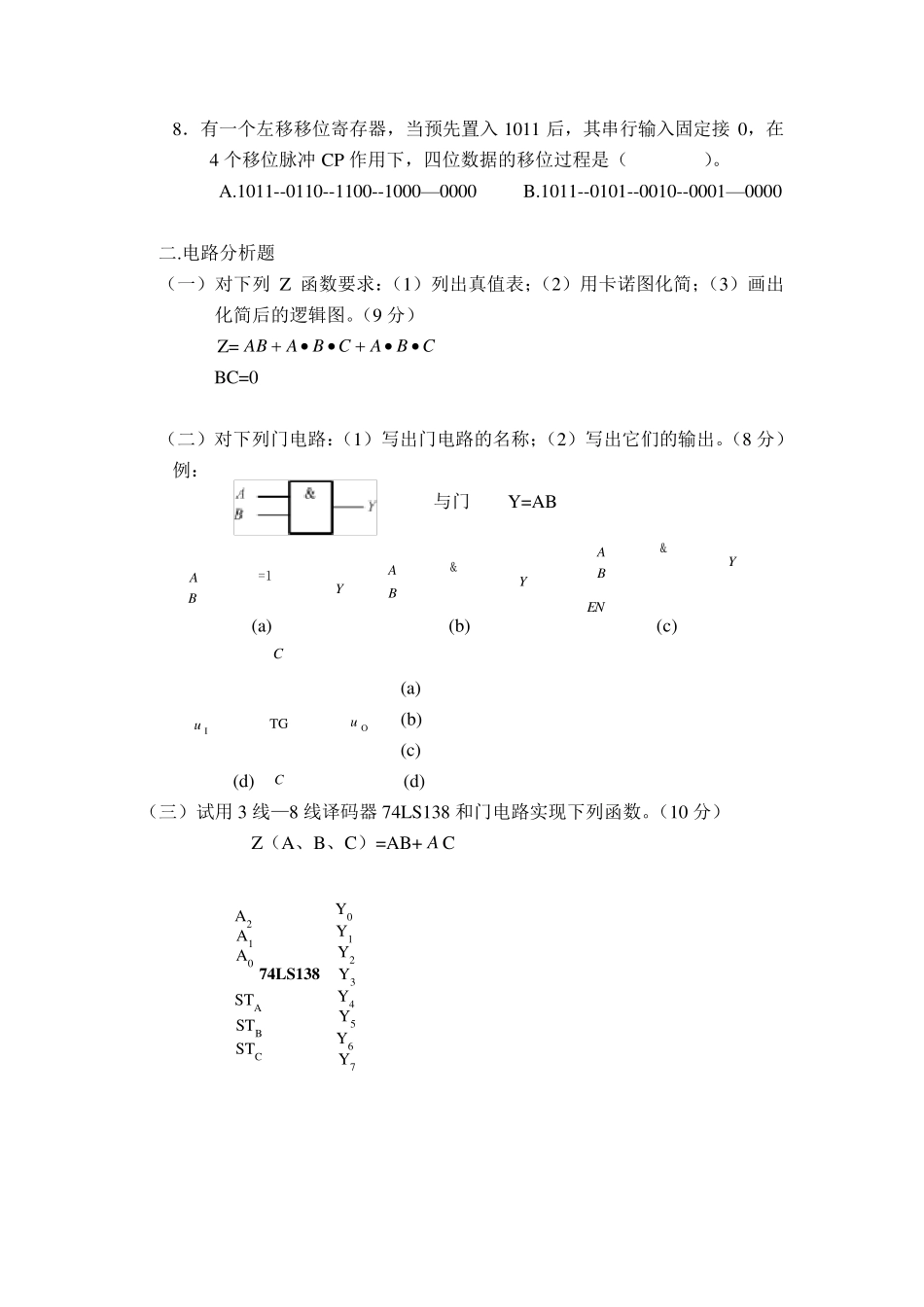

试题库及答案 试卷一 一． 基本概念题 （一） 填空题（共1 9 分，每空1 分） 1 ．按逻辑功能的不同特点，数字电路可分为 和 两大类。 2．在逻辑电路中，三极管通常工作在 和 状态。 3．（406）10=（ ）8421BCD 4．一位数值比较器的逻辑功能是对输入的 数据进行比较，它有 、 、 三个输出端。 5．TTL集成 JK 触发器正常工作时，其 dR和dS 端应接 电平。 6．单稳态触发器有两个工作状态 和 ，其中 是暂时的。 7．一般 ADC 的转换过程由 、 、 和 4 个步骤来完成。 8．存储器的存储容量是指 。某一存储器的地址线为A14～A0 ，数据线为D3～D0 ，其存储容量是 。 （二） 判断题（共1 6 分，每题2 分） 1．TTL或非门多余输入端可以接高电平。（ ） 2．寄存器属于组合逻辑电路。（ ） 3．555 定时器可以构成多谐振荡器、单稳态触发器、施密特触发器。（ ） 4．石英晶体振荡器的振荡频率取决于石英晶体的固有频率。（ ） 5．PLA 的与阵列和或阵列均可编程。（ ） 6．八路数据分配器的地址输入（选择控制）端有8 个。（ ） 7．关门电平U OFF 是允许的最大输入高电平。（ ） 8．最常见的单片集成DAC 属于倒T 型电阻网络DAC。（ ） （三） 选择题（共1 6 分，每题2 分） 1．离散的，不连续的信号，称为（ ）。 A．模拟信号 B.数字信号 2．组合逻辑电路通常由（ ）组合而成。 A．门电路 B.触发器 C.计数器 3．8 线—3 线优先编码器的输入为I0—I7 ，当优先级别最高的I7 有效时，其输出012YYY••的值是（ ）。 A．111 B.010 C.000 D.101 4．十六路数据选择器的地址输入（选择控制）端有（ ）个。 A．16 B.2 C.4 D.8 5．一位8421BCD 码译码器的数据输入线与译码输出线的组合是（ ）。 A．4:6 B.1:10 C.4:10 D.2:4 6．常用的数字万用表中的A/D 转换器是（ ）。 A．逐次逼近型ADC B.双积分ADC C.并联比较型ADC 7．ROM 属于（ ）。 A．组合逻辑电路 B.时序逻辑电路 8．有一个左移移位寄存器，当预先置入1011 后，其串行输入固定接0，在4 个移位脉冲CP 作用下，四位数据的移位过程是（ ）。 A.1011--0110--1100--1000—0000 B.1011--0101--0010--0001—0000 二.电路分析题 （一）对下列Z 函数要求：（1）列出真值表；（2）用卡诺图化简；（3）画出化简后的逻辑图。（9 分） Z=CBACBABA•••• BC=0 （二）对下列门电...
