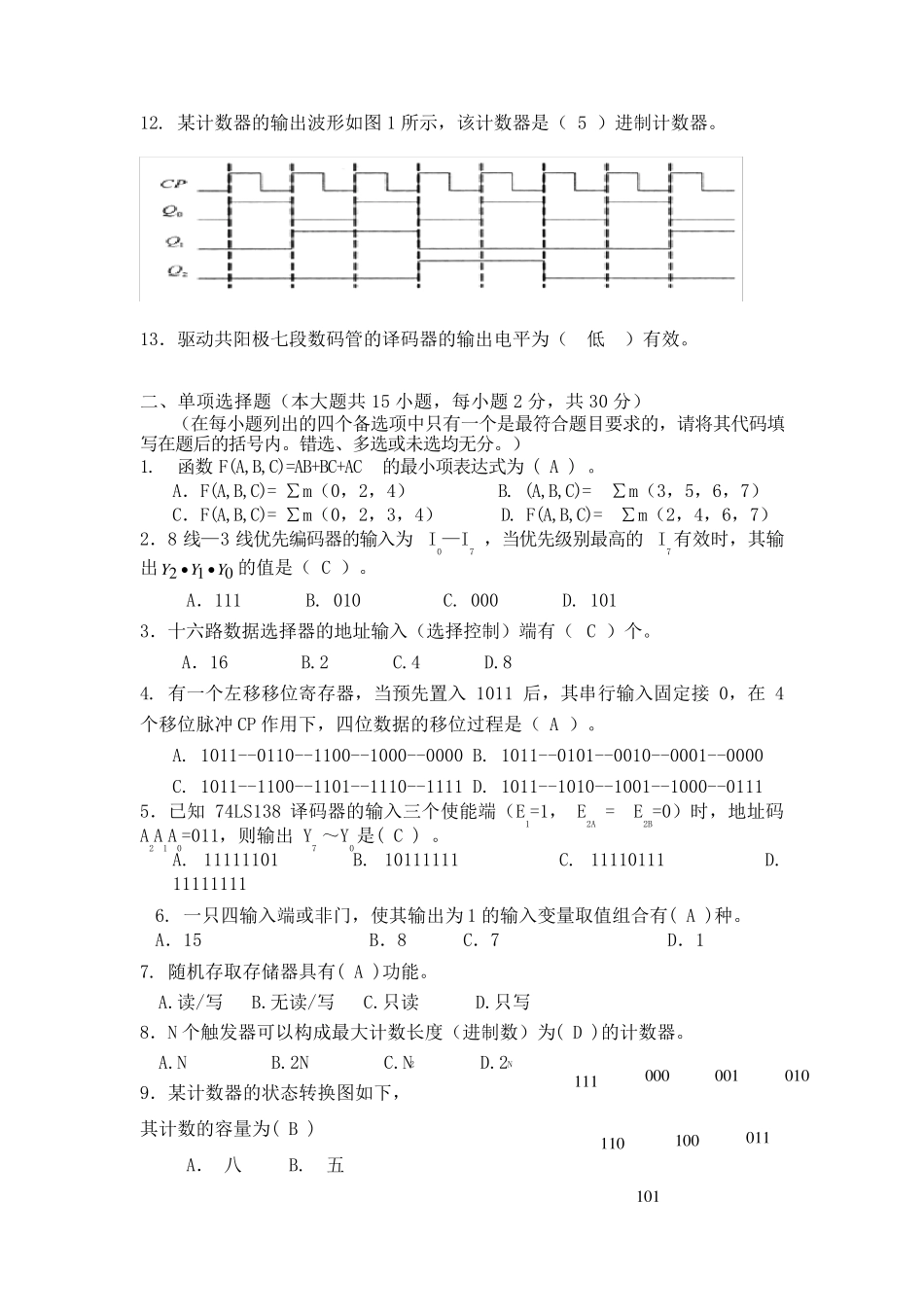

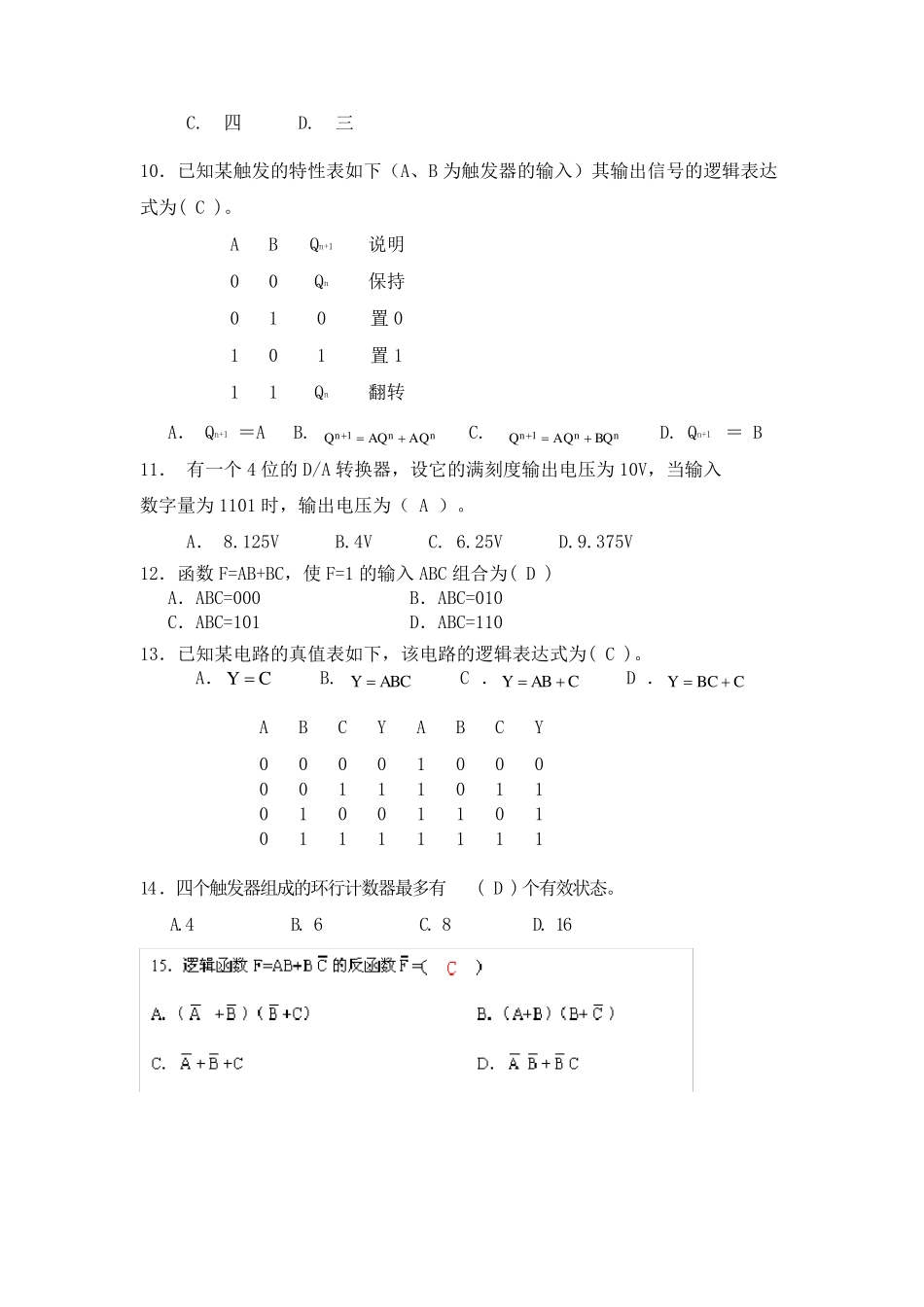

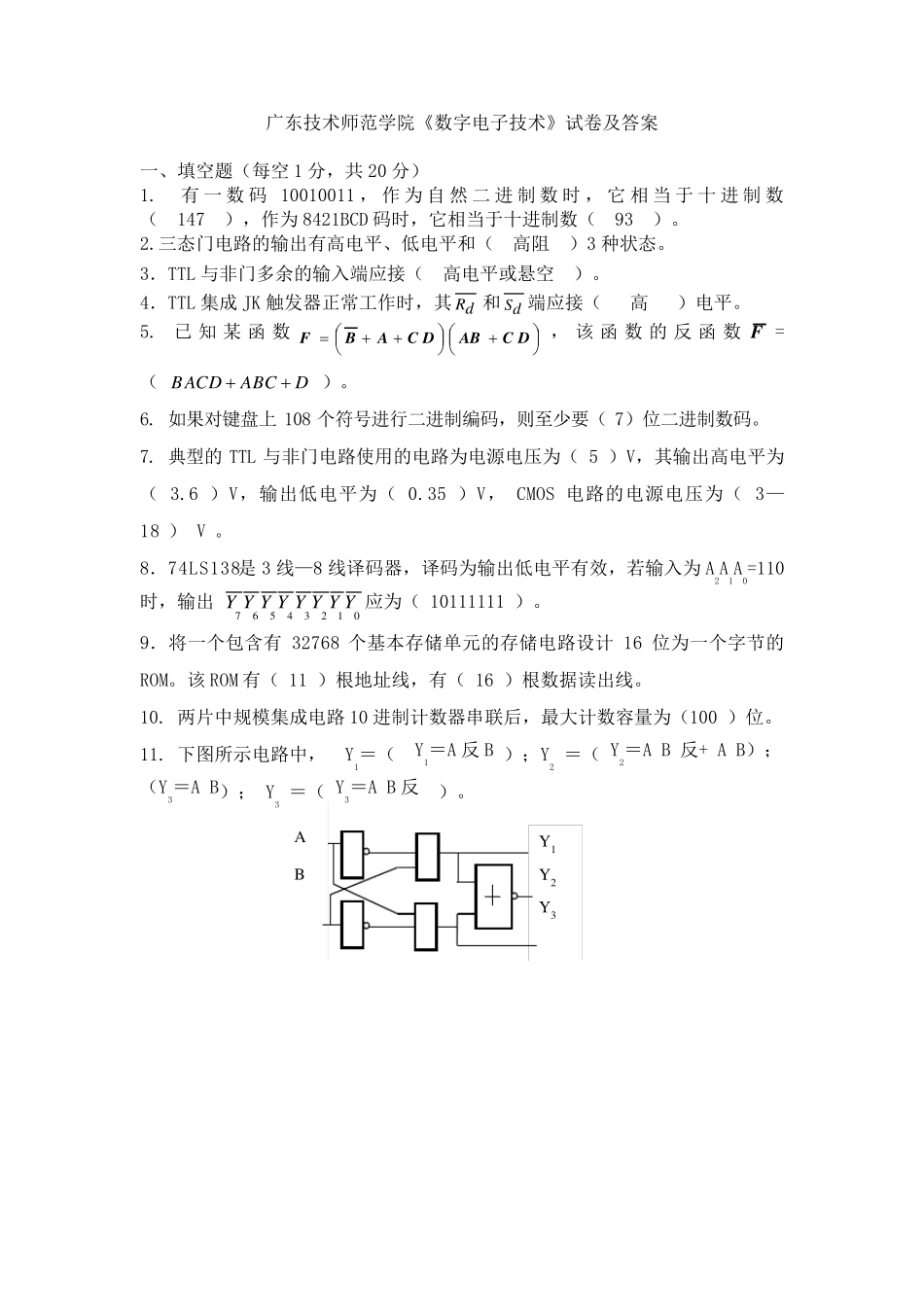

广东技术师范学院《数字电子技术》试卷及答案 一、填空题（每空1 分，共20 分） 1. 有一数码10010011 ，作为自然二进制数时，它相当于十进制数（ 147 ），作为8421BCD 码时，它相当于十进制数（ 93 ）。 2.三态门电路的输出有高电平、低电平和（ 高阻 ）3 种状态。 3．TTL 与非门多余的输入端应接（ 高电平或悬空 ）。 4．TTL 集成JK 触发器正常工作时，其dR和dS端应接（ 高 ）电平。 5. 已知某函数DCABDCABF ，该函数的反函数F =（ DCBADCAB ）。 6. 如果对键盘上108 个符号进行二进制编码，则至少要（7）位二进制数码。 7. 典型的TTL 与非门电路使用的电路为电源电压为（ 5 ）V，其输出高电平为（ 3.6 ）V，输出低电平为（ 0.35 ）V， CMOS 电路的电源电压为（ 3—18 ） V 。 8．74LS138是 3 线—8 线译码器，译码为输出低电平有效，若输入为A2A1A0=110时，输出 01234567YYYYYYYY应为（ 10111111 ）。 9．将一个包含有32768 个基本存储单元的存储电路设计 16 位为一个字节的ROM。该ROM 有（ 11 ）根地址线，有（ 16 ）根数据读出线。 10. 两片中规模集成电路10 进制计数器串联后，最大计数容量为（100 ）位。 11. 下图所示电路中， Y1＝（ Y1＝A 反B ）；Y2 ＝（ Y2＝A B 反+ A B）； （Y3＝A B）； Y3 ＝（ Y3＝A B 反 ）。 A B Y1 Y2 Y3 12. 某计数器的输出波形如图1 所示，该计数器是（ 5 ）进制计数器。 13．驱动共阳极七段数码管的译码器的输出电平为（ 低 ）有效。 二、单项选择题（本大题共15 小题，每小题2 分，共30 分） （在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。） 1. 函数F(A,B,C)=AB+BC+AC的最小项表达式为( A ) 。 A．F(A,B,C)= ∑m（0，2，4） B. (A,B,C)=∑m（3，5，6，7） C．F(A,B,C)= ∑m（0，2，3，4） D. F(A,B,C)=∑m（2，4，6，7） 2．8 线—3 线优先编码器的输入为I0—I7 ，当优先级别最高的I7有效时，其输出 012YYY••的值是（ C ）。 A．111 B. 010 C. 000 D. 101 3．十六路数据选择器的地址输入（选择控制）端有（ C ）个。 A．16 B.2 C.4 D.8 4. 有一个左移移位寄存器，当预先置入 1011 后，其串行输入固定接 0，在4个移位脉冲 CP 作用下，四...
