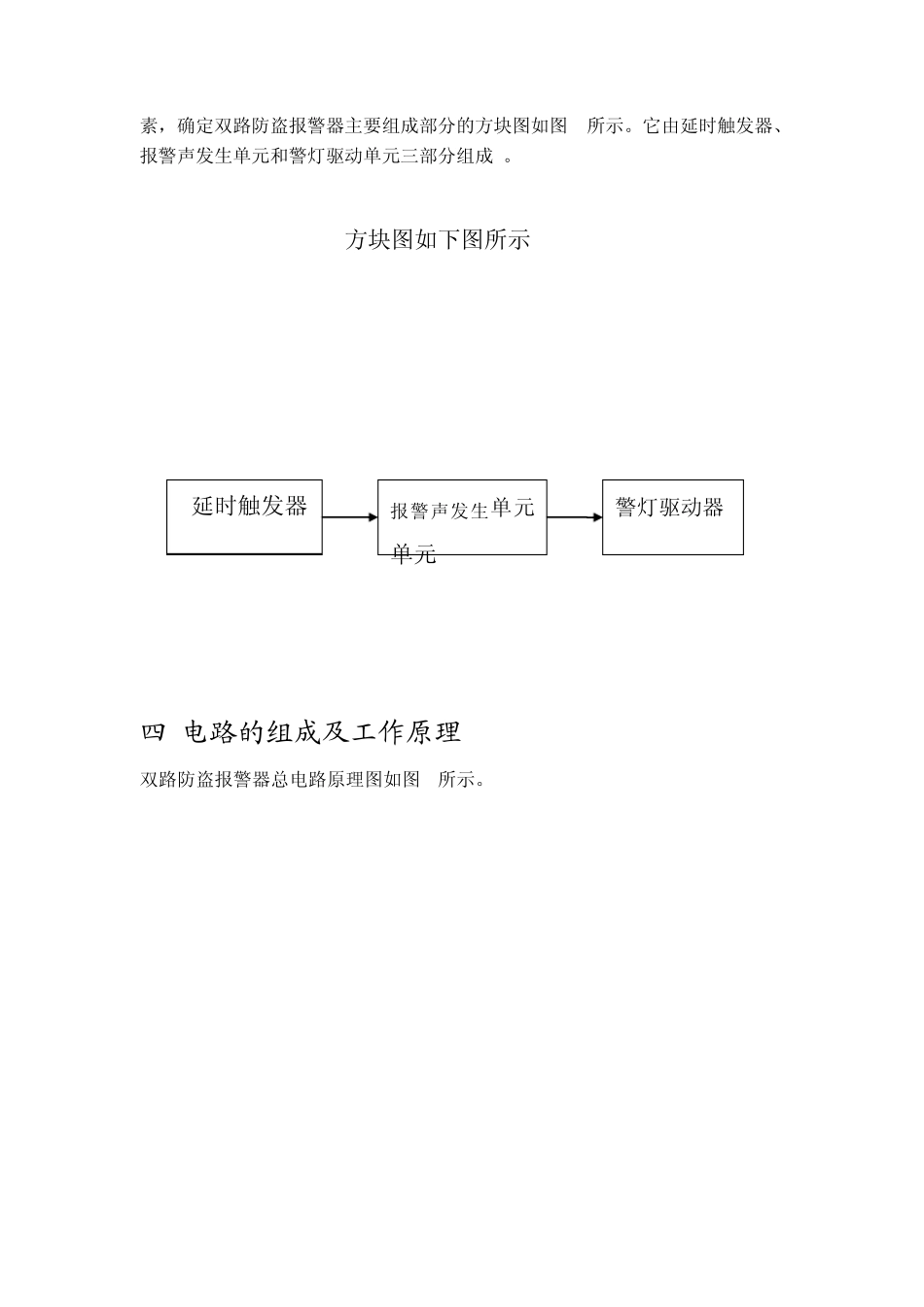

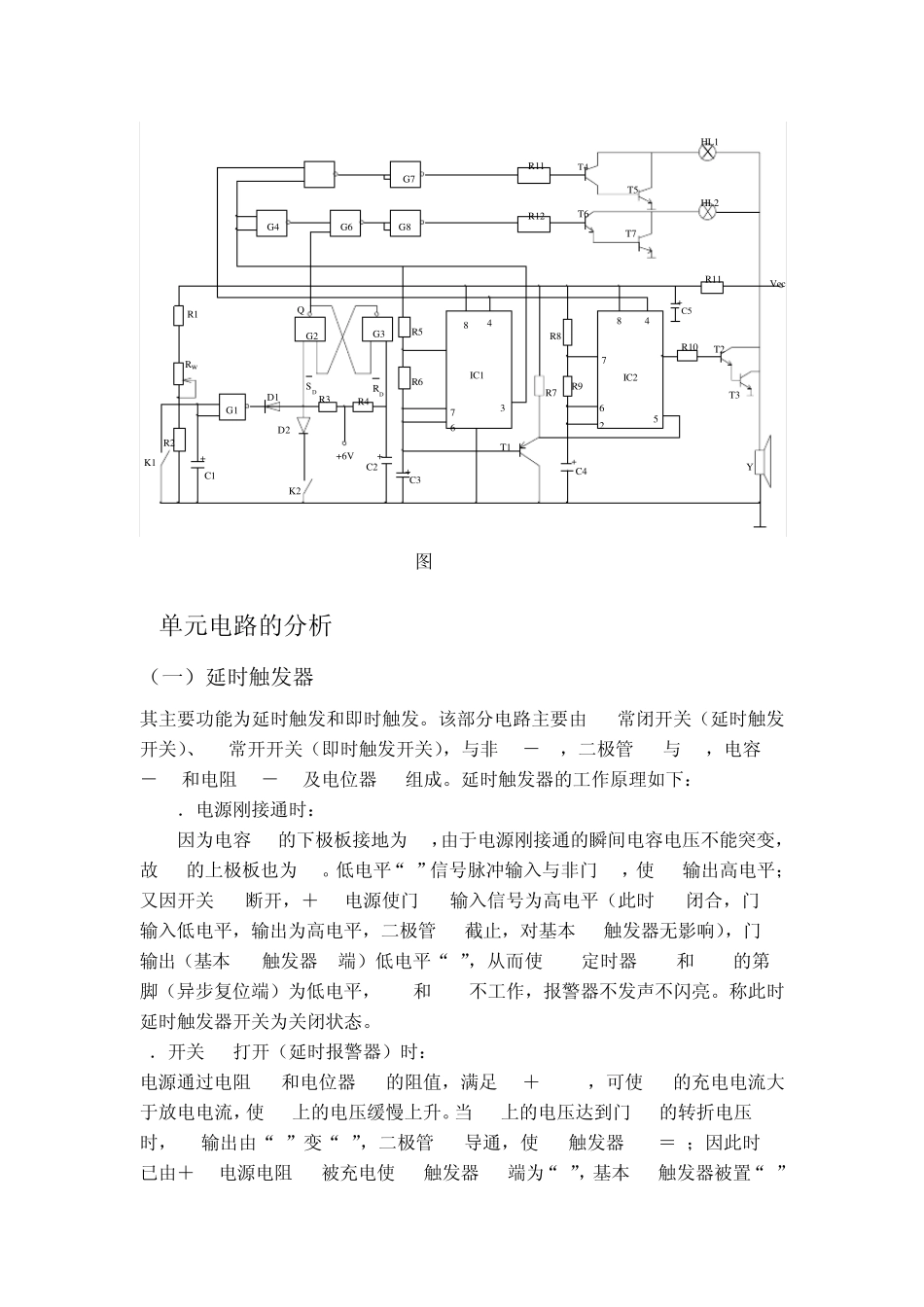

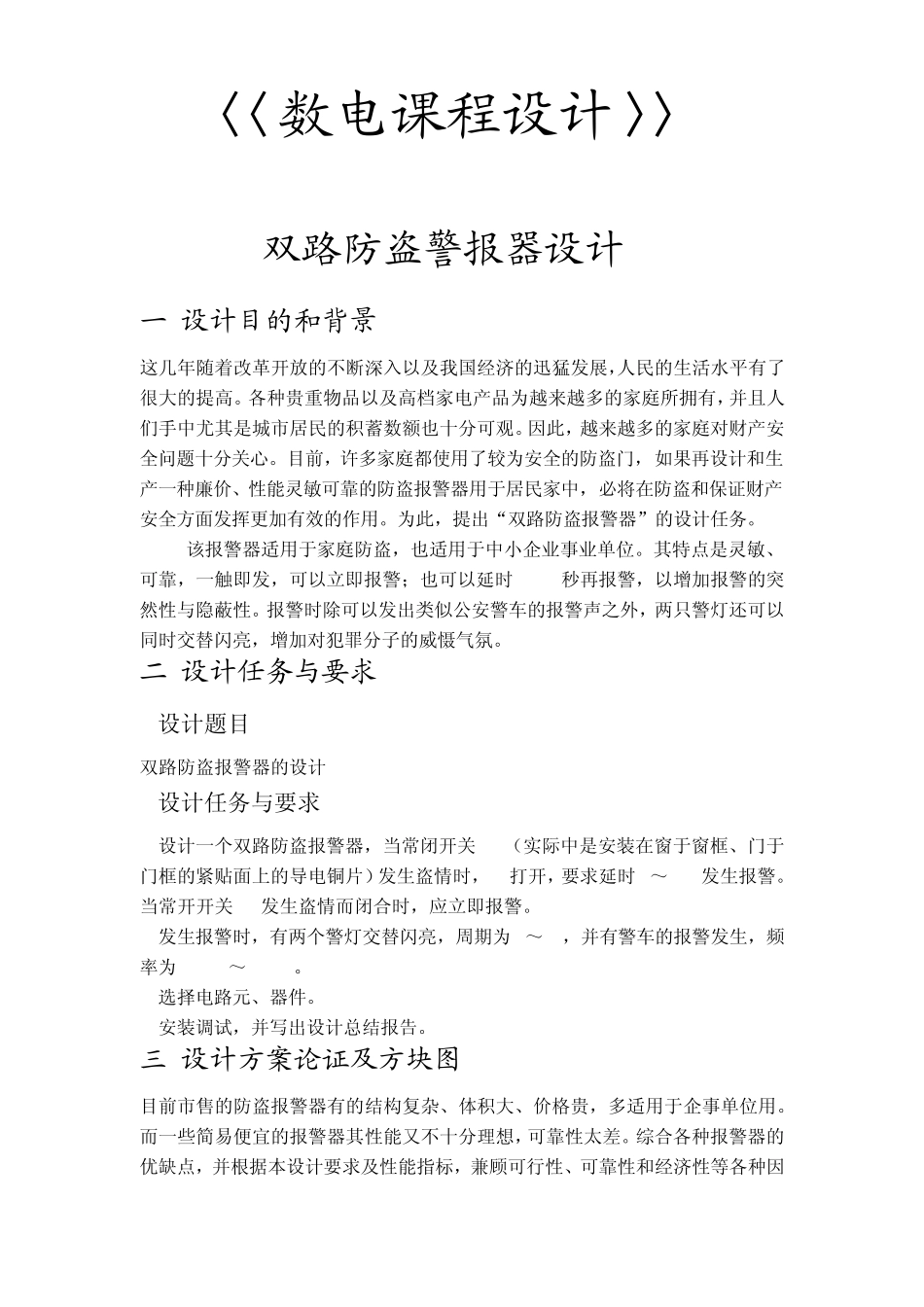

〈〈数电课程设计〉〉 双路防盗警报器设计 一 设计目的和背景 这几年随着改革开放的不断深入以及我国经济的迅猛发展,人民的生活水平有了很大的提高。各种贵重物品以及高档家电产品为越来越多的家庭所拥有,并且人们手中尤其是城市居民的积蓄数额也十分可观。因此,越来越多的家庭对财产安全问题十分关心。目前,许多家庭都使用了较为安全的防盗门,如果再设计和生产一种廉价、性能灵敏可靠的防盗报警器用于居民家中,必将在防盗和保证财产安全方面发挥更加有效的作用。为此,提出“双路防盗报警器”的设计任务。 该报警器适用于家庭防盗,也适用于中小企业事业单位。其特点是灵敏、可靠,一触即发,可以立即报警;也可以延时 1-35秒再报警,以增加报警的突然性与隐蔽性。报警时除可以发出类似公安警车的报警声之外,两只警灯还可以同时交替闪亮,增加对犯罪分子的威慑气氛。 二 设计任务与要求 1设计题目 双路防盗报警器的设计 2设计任务与要求 1.设计一个双路防盗报警器,当常闭开关K1(实际中是安装在窗于窗框、门于门框的紧贴面上的导电铜片)发生盗情时,K1打开,要求延时 1~35s发生报警。当常开开关K2发生盗情而闭合时,应立即报警。 2.发生报警时,有两个警灯交替闪亮,周期为1~2s,并有警车的报警发生,频率为f=1.5~1.8Hz。 3.选择电路元、器件。 4.安装调试,并写出设计总结报告。 三 设计方案论证及方块图 目前市售的防盗报警器有的结构复杂、体积大、价格贵,多适用于企事单位用。而一些简易便宜的报警器其性能又不十分理想,可靠性太差。综合各种报警器的优缺点,并根据本设计要求及性能指标,兼顾可行性、可靠性和经济性等各种因 素,确定双路防盗报警器主要组成部分的方块图如图1所示。它由延时触发器、报警声发生单元和警灯驱动单元三部分组成 。 方块图如下图所示 四 电路的组成及工作原理 双路防盗报警器总电路原理图如图2所示。 延时触发器 报警声发生单元单元 警灯驱动器 G5G7R11R12T4T6T5T7HL2HL1R10T2T3487652T1R7R9R883476+C3+C2+6VR3R4D2D1G1G4G6G8G2G3R6R5+C4Y+C5K2+C1K1R2RR1wVccR11QIC1IC2DSRD 图2 1单元电路的分析 (一)延时触发器 其主要功能为延时触发和即时触发。该部分电路主要由K1常闭开关(延时触发开关)、K2常开开关(即时触发开关),与非G1-G3,二极管D1与D2,电容C1-C2和电阻R1-R4及电位器Rw组成。延时触发器的工作原理如下: 1.电源刚接通时: 因为电容C2的下...
