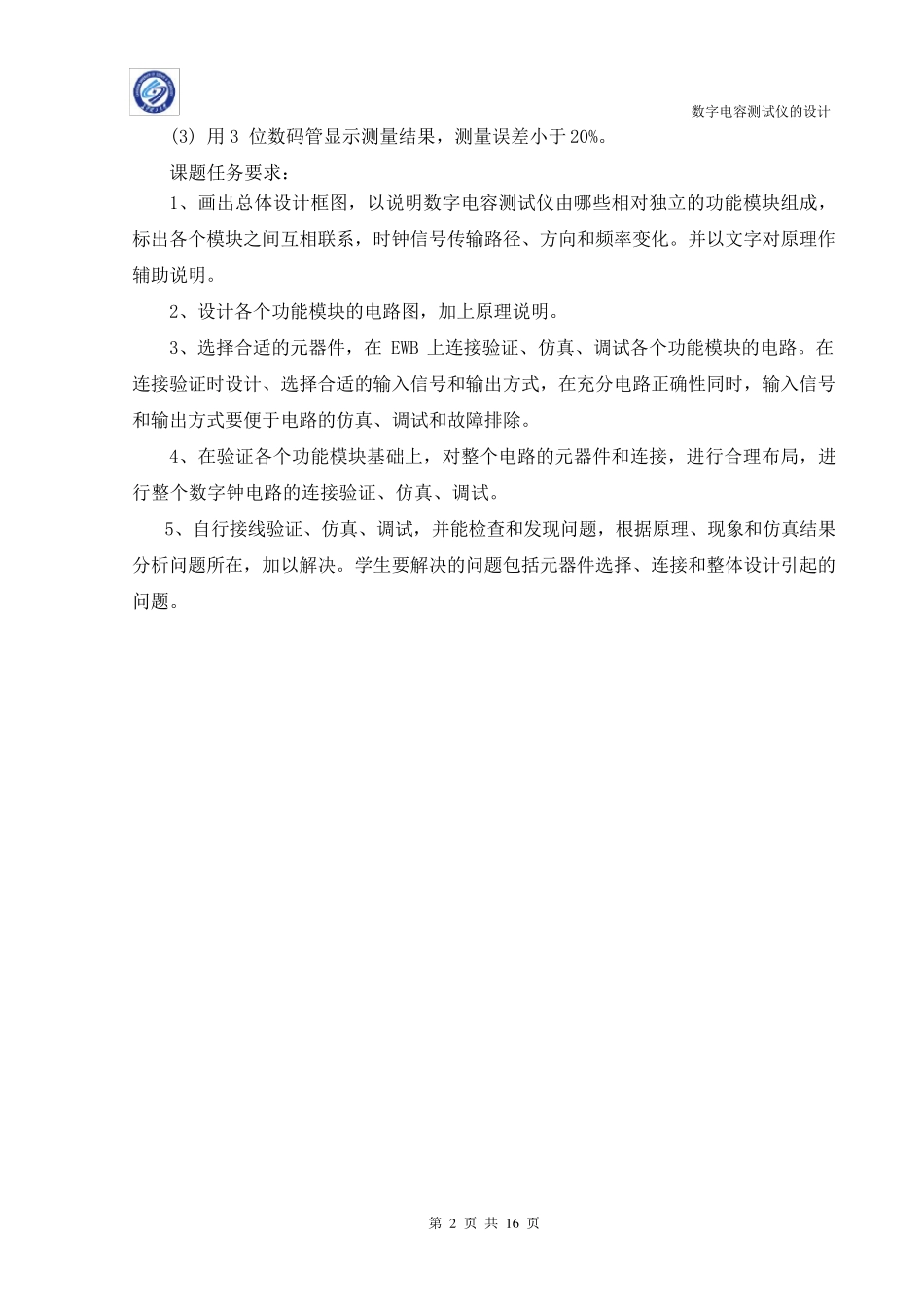

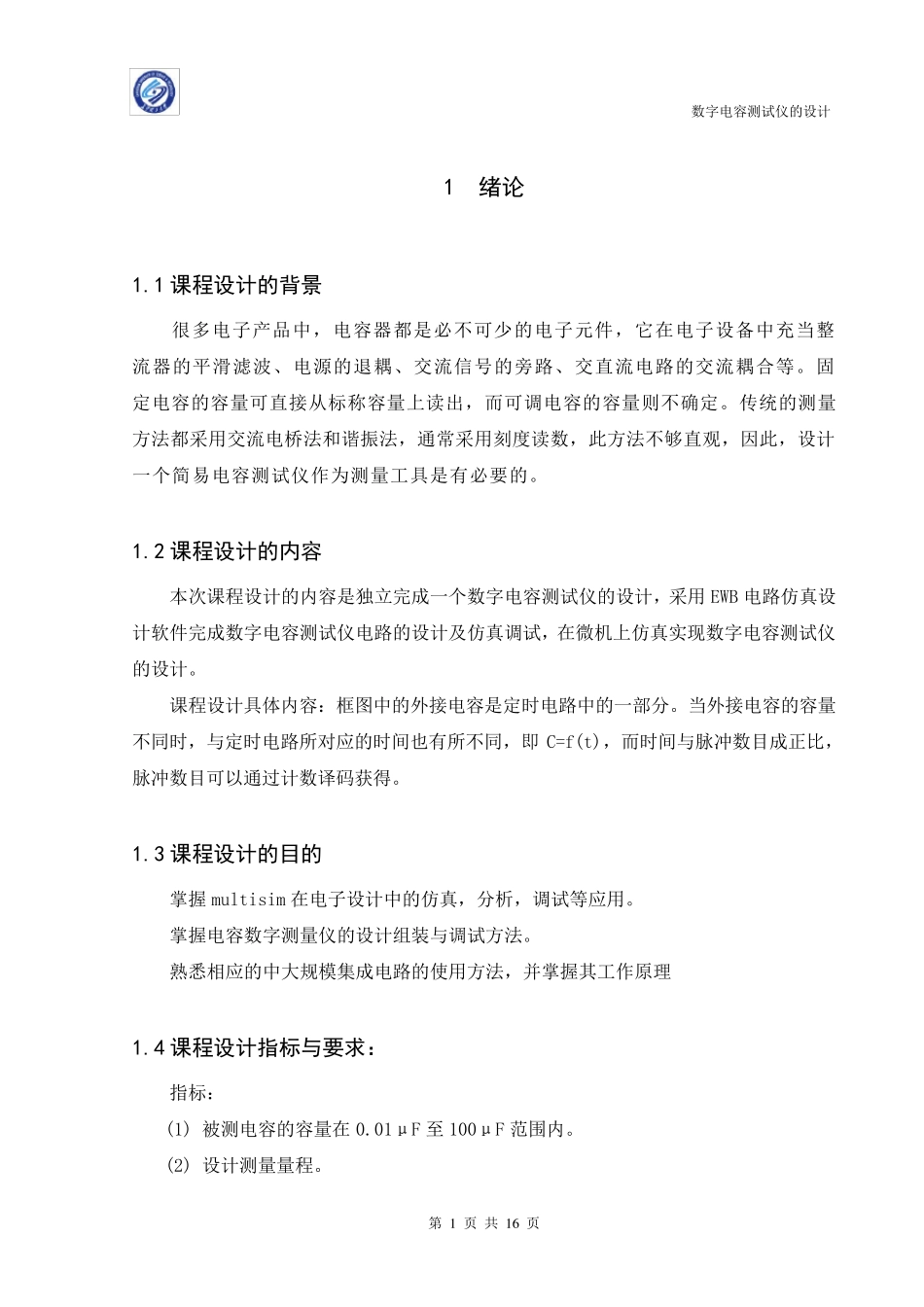

数 字 电 容 测 试 仪 的 设 计 第 1 页 共 1 6 页 1 绪论 1.1 课程设计的背景 很 多 电 子 产 品 中 ， 电 容 器 都 是 必 不 可 少 的 电 子 元 件 ， 它 在 电 子 设 备 中 充 当 整流 器 的 平 滑 滤 波 、 电 源 的 退 耦 、 交 流 信 号 的 旁 路 、 交 直 流 电 路 的 交 流 耦 合 等 。 固定 电 容 的 容 量 可 直 接 从 标 称 容 量 上 读 出 ， 而 可 调 电 容 的 容 量 则 不 确 定 。 传 统 的 测 量方 法 都 采 用 交 流 电 桥 法 和 谐 振 法 ， 通 常 采 用 刻 度 读 数 ， 此 方 法 不 够 直 观 ， 因 此 ， 设 计一 个 简 易 电 容 测 试 仪 作 为 测 量 工 具 是 有 必 要 的 。 1.2 课程设计的内容 本 次 课 程 设 计 的 内 容 是 独 立 完 成 一 个 数 字 电 容 测 试 仪 的 设 计 ， 采 用 EWB 电 路 仿 真 设计 软 件 完 成 数 字 电 容 测 试 仪 电 路 的 设 计 及 仿 真 调 试 ， 在 微 机 上 仿 真 实 现 数 字 电 容 测 试 仪的 设 计 。 课 程 设 计 具 体 内 容 ： 框 图 中 的 外 接 电 容 是 定 时 电 路 中 的 一 部 分 。 当 外 接 电 容 的 容 量不 同 时 ， 与 定 时 电 路 所 对 应 的 时 间 也 有 所 不 同 ， 即C=f(t)， 而 时 间 与 脉冲数 目成 正比，脉冲数 目可 以通 过计 数 译码获得。 1.3 课程设计的目的 掌握multisim 在 电 子 设 计 中 的 仿 真 ， 分 析， 调 试 等 应 用 。 掌握电 容 数 字 测 量 仪 的 设 计 组装与 调 试 方 法 。 熟悉相应 的 中 大规模集成 电 路 的 使用 方 法 ， 并掌握其工 作 原理 1.4 课程设计指标与要求： 指标 ： (1) 被测 电 容 的 容 量 在 0.01μF 至100μF 范 围 内 。 (2) 设 计 测 量 量 程 。 数字电容测试仪的设计 第 2 页 共 1 6 页 (3) 用3 位数码管显示测量结果，测量误差小于20%。 课题任务要求： 1、画出总体设计框图，以说明数字电容测试仪由哪些相对独立的功能模块组成，标出各个模块之间互相联系，时钟信...
