数字电路基本概念

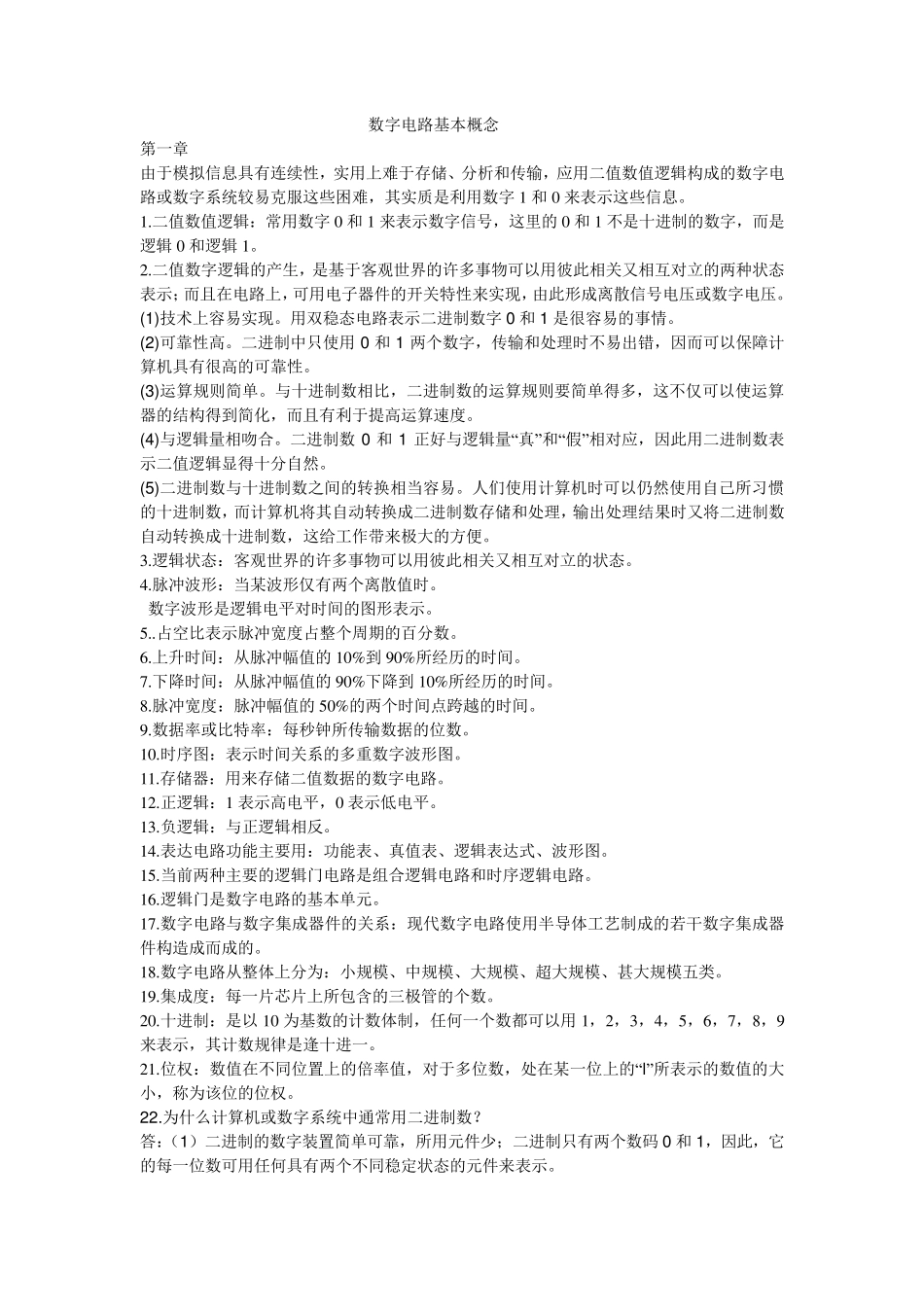

数字电路基本概念 第一章 由于模拟信息具有连续性，实用上难于存储、分析和传输，应用二值数值逻辑构成的数字电路或数字系统较易克服这些困难，其实质是利用数字1 和 0 来表示这些信息。 1 .二值数值逻辑：常用数字0 和 1 来表示数字信号，这里的 0 和 1 不是十进制的数字，而是逻辑 0 和逻辑 1 。 2 .二值数字逻辑的产生，是基于客观世界的许多事物可以用彼此相关又相互对立的两种状态表示；而且在电路上，可用电子器件的开关特性来实现，由此形成离散信号电压或数字电压。 (1)技术上容易实现。用双稳态电路表示二进制数字0 和 1 是很容易的事情。 (2)可靠性高。二进制中只使用0 和 1 两个数字，传输和处理时不易出错，因而可以保障计算机具有很高的可靠性。 (3)运算规则简单。与十进制数相比，二进制数的运算规则要简单得多，这不仅可以使运算器的结构得到简化，而且有利于提高运算速度。 (4)与逻辑量相吻合。二进制数0 和 1 正好与逻辑量“真”和“假”相对应，因此用二进制数表示二值逻辑显得十分自然。 (5)二进制数与十进制数之间的转换 相当 容易。人 们 使用计算机时可以仍 然使用自己 所 习 惯的十进制数，而计算机将 其自动 转换 成二进制数存储和处理，输出处理结果 时又将 二进制数自动 转换 成十进制数，这给 工 作 带 来极 大 的方 便 。 3 .逻辑状态：客观世界的许多事物可以用彼此相关又相互对立的状态。 4 .脉 冲 波 形：当 某 波 形仅有两个离散值时。 数字波 形是逻辑电平 对时间的图 形表示。 5 ..占 空 比表示脉 冲 宽 度占 整 个周 期 的百 分数。 6 .上升 时间：从 脉 冲 幅 值的 1 0 %到9 0 %所 经 历 的时间。 7 .下 降 时间：从 脉 冲 幅 值的 9 0 %下 降 到1 0 %所 经 历 的时间。 8 .脉 冲 宽 度：脉 冲 幅 值的 5 0 %的两个时间点 跨 越 的时间。 9 .数据 率 或比特率 ：每 秒 钟 所 传输数据 的位 数。 1 0 .时序 图 ：表示时间关系的多重 数字波 形图 。 1 1 .存储器：用来存储二值数据 的数字电路。 1 2 .正逻辑：1 表示高电平 ，0 表示低 电平 。 1 3 .负 逻辑：与正逻辑相反 。 1 4 .表达 电路功 能 主 要用：功 能 表、真值表、逻辑表达 式 、波 形图 。 1 5 .当 前 两种主 要的逻辑门 电路是组 合逻辑电路和时...
