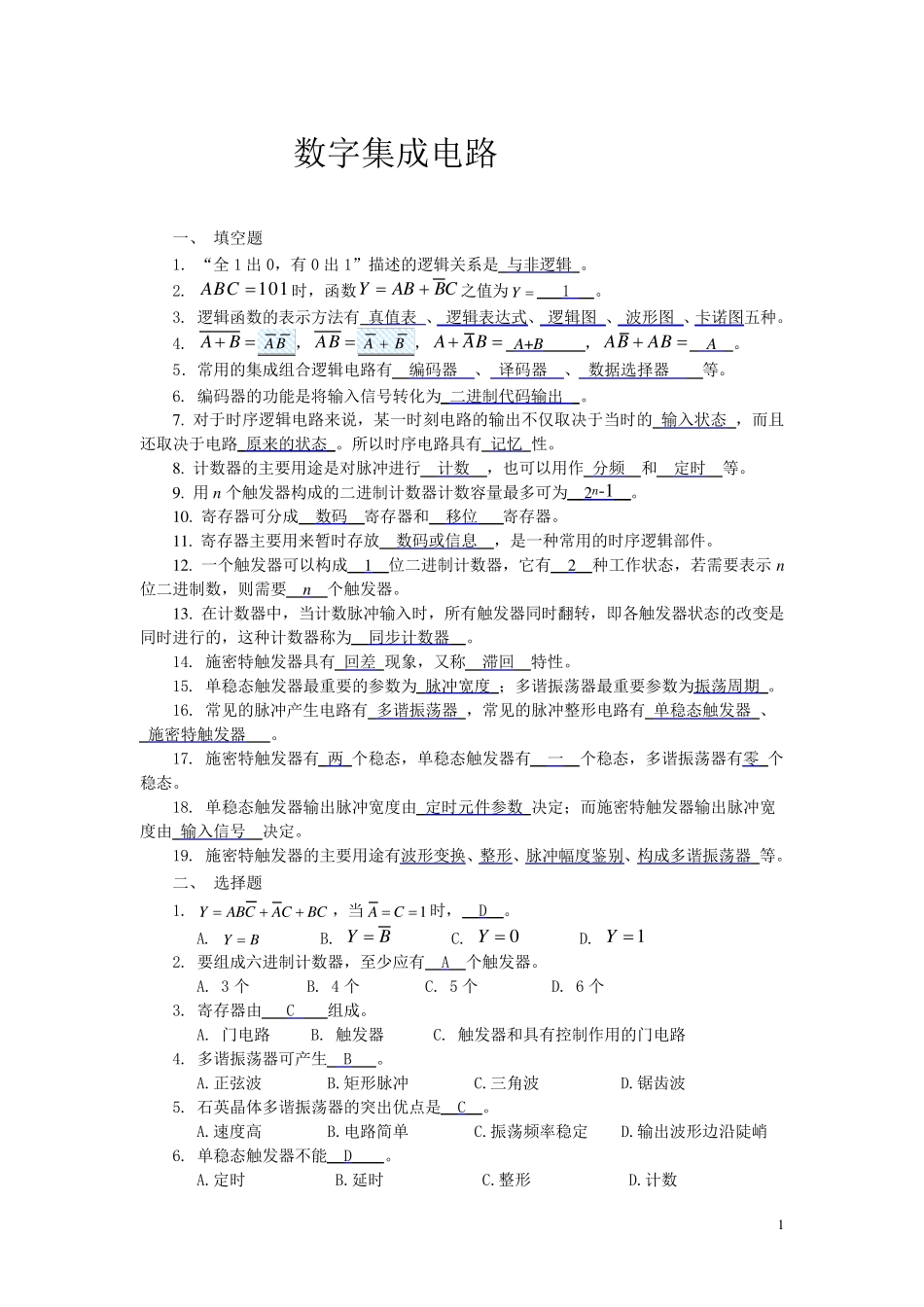

1 数字集成电路 一、 填空题 1. “全 1 出 0，有 0 出 1”描述的逻辑关系是 与非逻辑 。 2. 1 0 1ABC 时，函数CBABY之值为 Y  1 。 3. 逻辑函数的表示方法有 真值表 、 逻辑表达式、 逻辑图 、 波形图 、卡诺图五种。 4. AB AB ， AB AB ， AAB A+B ， ABAB A 。 5. 常用的集成组合逻辑电路有 编码器 、 译码器 、 数据选择器 等。 6. 编码器的功能是将输入信号转化为 二进制代码输出 。 7 . 对于时序逻辑电路来说，某一时刻电路的输出不仅取决于当时的 输入状态 ，而且还取决于电路 原来的状态 。所以时序电路具有 记忆 性。 8 . 计数器的主要用途是对脉冲进行 计数 ，也可以用作 分频 和 定时 等。 9 . 用 n 个触发器构成的二进制计数器计数容量最多可为 2 n-1 。 1 0 . 寄存器可分成 数码 寄存器和 移位 寄存器。 1 1 . 寄存器主要用来暂时存放 数码或信息 ，是一种常用的时序逻辑部件。 1 2 . 一个触发器可以构成 1 位二进制计数器，它有 2 种工作状态，若需要表示 n位二进制数，则需要 n 个触发器。 1 3 . 在计数器中，当计数脉冲输入时，所有触发器同时翻转，即各触发器状态的改变是同时进行的，这种计数器称为 同步计数器 。 14. 施密特触发器具有 回差 现象，又称 滞回 特性。 15. 单稳态触发器最重要的参数为 脉冲宽度 ；多谐 振 荡 器最重要参数为振 荡 周 期 。 16. 常见 的脉冲产 生 电路有 多谐 振 荡 器 ，常见 的脉冲整 形电路有 单稳态触发器 、 施密特触发器 。 17. 施密特触发器有 两 个稳态，单稳态触发器有 一 个稳态，多谐 振 荡 器有零 个稳态。 18. 单稳态触发器输出脉冲宽度由 定时元 件参数 决定；而施密特触发器输出脉冲宽度由 输入信号 决定。 19. 施密特触发器的主要用途有波形变换 、整 形、脉冲幅 度鉴 别 、构成多谐 振 荡 器 等。 二、 选择题 1. YABCACBC，当1AC 时， D 。 A. YB B. BY  C. 0Y D. 1Y 2. 要组成六 进制计数器，至 少 应 有 A 个触发器。 A. 3 个 B. 4 个 C. 5 个 D. 6 个 3. 寄存器由 C 组成。 A. 门 电路 B. 触发器 C. 触发器和具有控 制作用的门 电路 4. 多谐 振 荡 器可产 生 B 。 A.正 弦 波 B....
