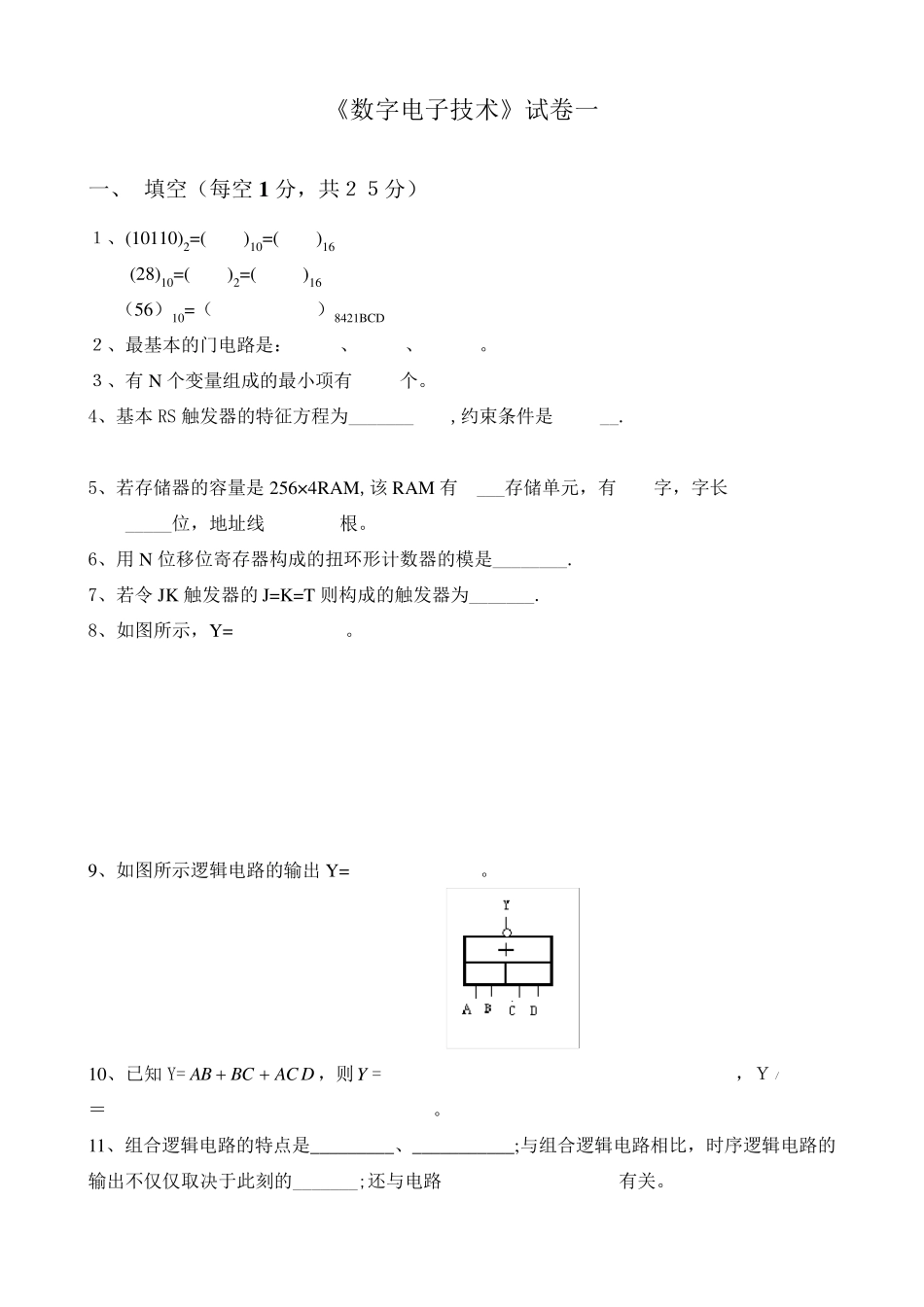

《数字电子技术》试卷一 一、 填空(每空 1 分,共25分) 1、(10110)2=( )10=( )16 (28)10=( )2=( )16 (56)10=( )8421BCD 2、最基本的门电路是: 、 、 。 3、有 N 个变量组成的最小项有 个。 4、基本 RS 触发器的特征方程为_______ ,约束条件是 __. 5、若存储器的容量是 256×4RAM,该 RAM 有 ___存储单元,有 字,字长 _____位,地址线 根。 6、用 N 位移位寄存器构成的扭环形计数器的模是________. 7、若令 JK 触发器的 J=K=T 则构成的触发器为_______. 8、如图所示,Y= 。 9、如图所示逻辑电路的输出 Y= 。 10、已知 Y=DACBCBA,则Y= ,Y/= 。 11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比,时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。 二、 化简(每小题 5 分,共 20 分) 1 、公式法化简 (1)Y= ABCABCBCBCA (2) YABCABC 2、用卡诺图法化简下列逻辑函数 (1)YBCDBCACDABD (2)(1 ,3 , 4 ,9 ,1 1 ,1 2 ,1 4 ,1 5 )(5 ,6 ,7 ,1 3 )mdY    三、设下列各触发器初始状态为 0,试画出在 CP 作用下触发器的输出波形(10 分) 四、用 74LS161 四位二进制计数器实现十进制计数器(15 分) 五、某汽车驾驶员培训班结业考试,有三名评判员,其中 A 为主评判员,B、C 为副评判员,评判时,按照少数服从多数原则,但若主评判员认为合格也可以通过。试用 74LS138 和与非门实现此功能的逻辑电路。(15 分) P QA QB QC QD C T 74LS161 LD CP A B C D Cr QA 、QB 、QC、QD:数据输出端; A 、B、C、D:数据输入端; P、T:计数选通端; rC :异步复位端; CP:时钟控制输入端; DL :同步并置数控制端; C:位输出端; 六、试分析如图电路的逻辑功能,设各触发器的初始状态为 0 (1 5 分) 《数字电子技术》试卷一参考答案 一、 填空(每空 1 分,共25分) 1、10(22)、16(16) ;2(11100) 、16(1 )C;8421(01010110)BCD 。 2、与、或、非。 3、2N 。 4、10nnQSRQRS  5、1024、256、4 位、8 根。 6、2N。 7、T 触发器。 8、Y=A+B。 9、YABCD 10、()()()YAB BCACD;Y/=()()()AB BCACD 11、即刻输入、即刻输出;输入信号、原来状态。 二、 化简(每小题5...
