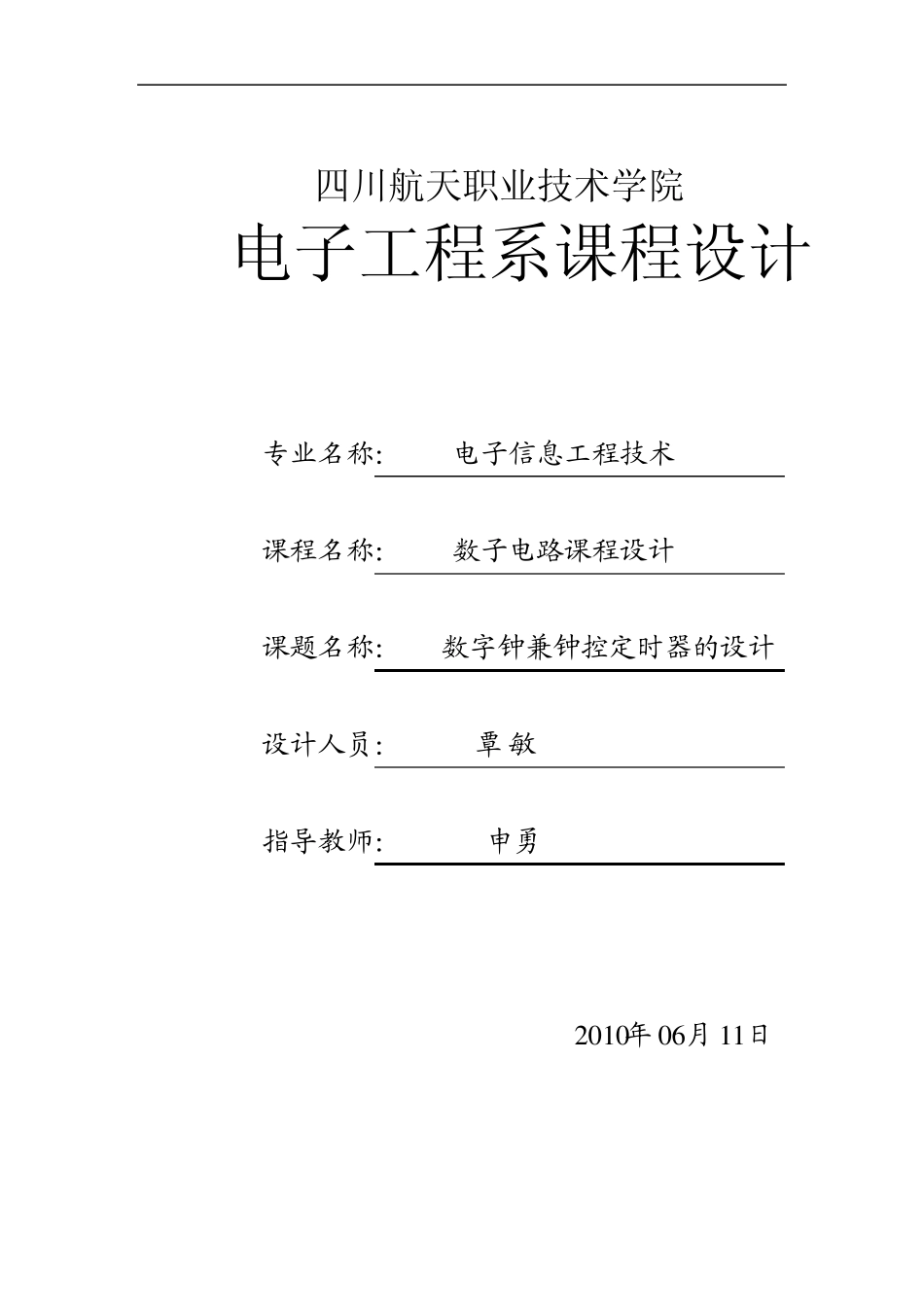

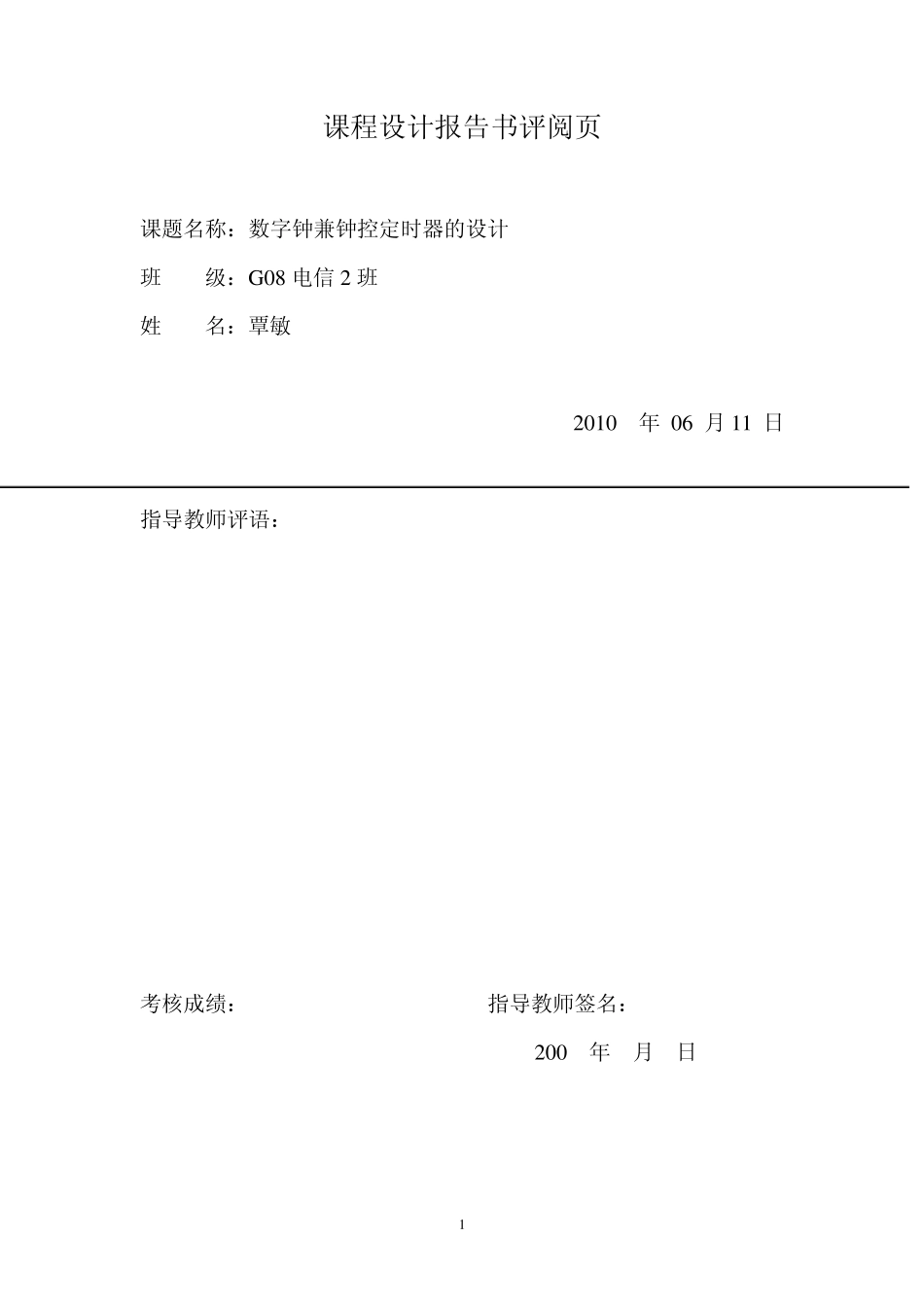

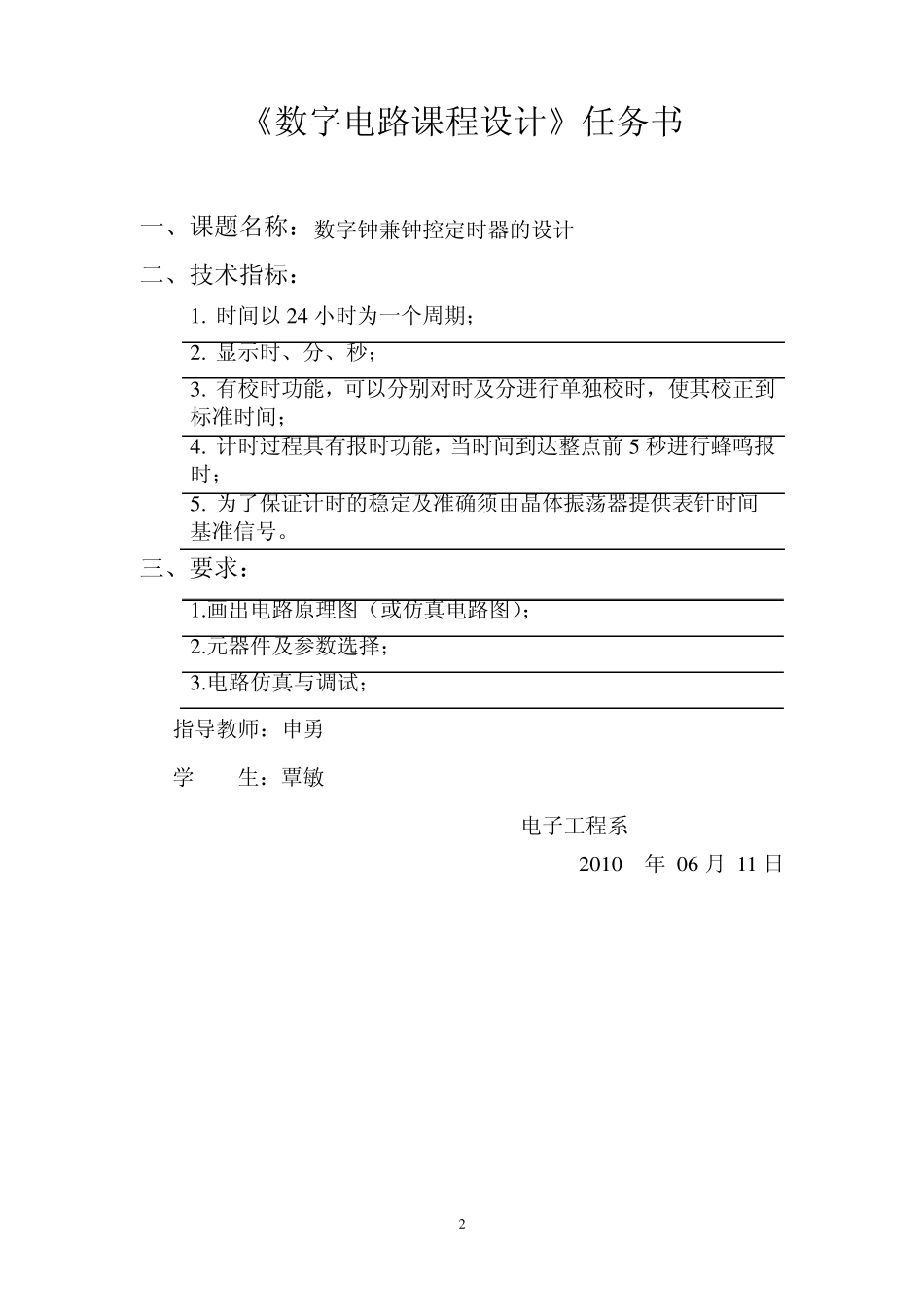

四川航天职业技术学院 电子工程系课程设计 专业名称： 电子信息工程技术 课程名称： 数子电路课程设计 课题名称： 数字钟兼钟控定时器的设计 设计人员： 覃 敏 指导教师： 申勇 2 0 1 0年 0 6 月 1 1 日 1 课程设计报告书评阅页 课题名称：数字钟兼钟控定时器的设计 班 级：G 08 电信 2 班 姓 名：覃敏 2010 年 06 月 11 日 指导教师评语： 考核成绩： 指导教师签名： 200 年 月 日 2 《数字电路课程设计》任务书 一、课题名称：数字钟兼钟控定时器的设计 二、技术指标： 1 . 时间以 2 4 小时为一个周期； 2 . 显示时、分、秒； 3 . 有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间； 4 . 计时过程具有报时功能，当时间到达整点前 5 秒进行蜂鸣报时； 5 . 为了保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号。 三、要求： 1 .画出电路原理图（或仿真电路图）； 2 .元器件及参数选择； 3 .电路仿真与调试； 指导教师：申勇 学 生：覃敏 电子工程系 2 0 1 0 年 0 6 月 1 1 日 3 摘要 数字钟是采用数字电路实现时、分、秒数字显示的计时装置。由于数字集成电路的发展和石英晶体振荡器的使用，使得数字钟的精度、稳定性远远超过了机械钟表，因此得到了广泛的使用。数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。数字钟可用中小规模集成电路制作，也可用做大规模集成电路制作。若用中小规模集成电路制作，至少需要振荡器、分频器、计算器、显示器等电路，所用的元器件较多，仅计数器就需要好多块，虽然原理简单，但所画出的电路图比较复杂，功能单一。 关键字：振荡器、周期、IC、L ED 4 目 录 目录… … … … … … … … … … … … … … … … … … … … … … … … … … … … .… … … .1 1 、设计目的… … … … … … … … … … … … … … … … … … … … … … … … … .… … ...2 2 、设计方案… … … … … … … … … … … … … … … … … … … … … … … … … .… … ...2 3 、设计原理及其框图… … … … … … … … … … … … … … … … … … … … … … … ....2 3 .1 数字钟的构成… … … … … … ...
