数字集成电路复习笔记

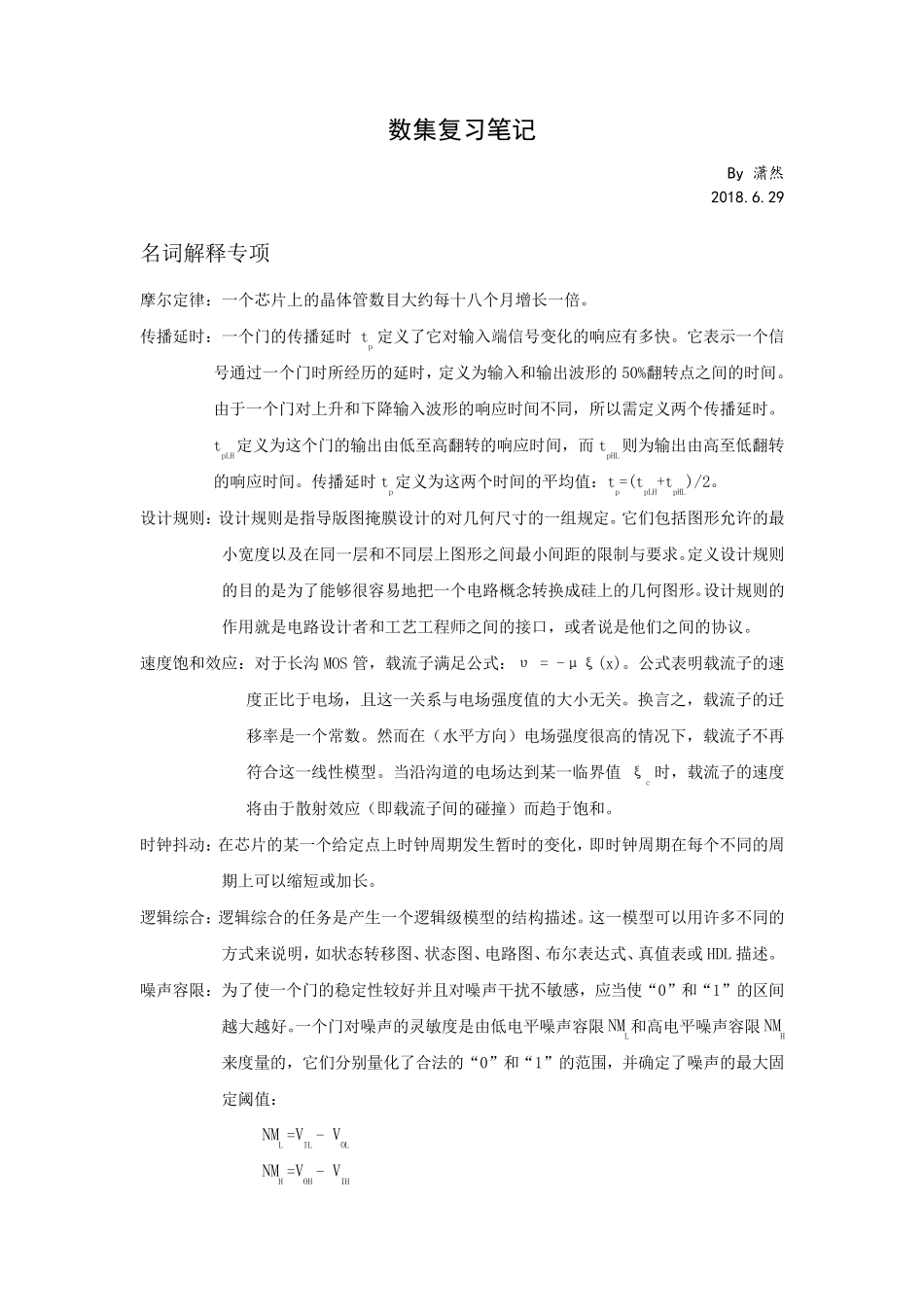

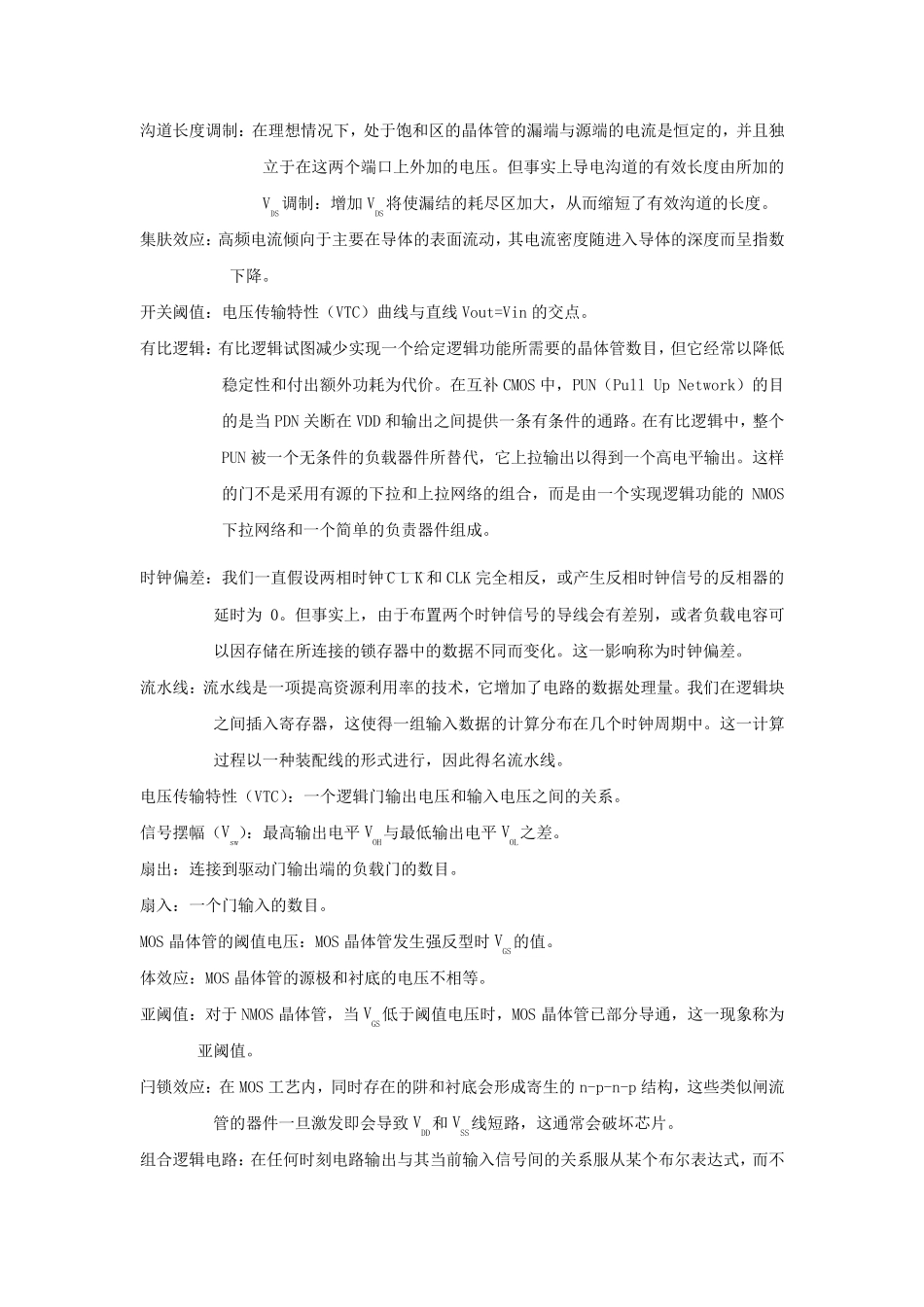

数集复习笔记 By 潇然 2018.6.29 名 词 解 释 专 项 摩 尔 定 律 ： 一 个 芯 片 上 的 晶 体 管 数 目 大 约 每 十 八 个 月 增 长 一 倍 。 传 播 延 时 ： 一 个 门 的 传 播 延 时tp 定 义 了 它 对 输 入 端 信 号 变 化 的 响 应 有 多 快 。 它 表 示 一 个 信号 通 过 一 个 门 时 所 经 历 的 延 时 ， 定 义 为 输 入 和 输 出 波 形 的 50%翻 转 点 之 间 的 时 间 。由 于 一 个 门 对 上 升 和 下 降 输 入 波 形 的 响 应 时 间 不 同 ， 所 以 需 定 义 两 个 传 播 延 时 。tpLH定 义 为 这 个 门 的 输 出 由 低 至 高 翻 转 的 响 应 时 间 ， 而 tpHL则 为 输 出 由 高 至 低 翻 转的 响 应 时 间 。 传 播 延 时 tp定 义 为 这 两 个 时 间 的 平 均 值 ： tp=(tpLH+tpHL)/2。 设 计 规 则 ： 设 计 规 则 是 指 导 版 图 掩 膜 设 计 的 对 几 何 尺 寸 的 一 组 规 定 。 它 们 包 括 图 形 允 许 的 最小 宽 度 以 及 在 同 一 层 和 不 同 层 上 图 形 之 间 最 小 间 距 的 限 制 与 要 求 。定 义 设 计 规 则的 目 的 是 为 了 能 够 很 容 易 地把一 个 电路概念转 换成硅上 的 几 何 图 形 。设 计 规 则 的作用就是 电路设 计 者和 工艺工程师之 间 的 接口， 或者说是 他们 之 间 的 协议。 速度 饱和 效应 ： 对 于 长 沟MOS 管 ， 载流子满足公式： υ = -μξ(x)。 公式表 明载流子的 速度 正比于 电场， 且这 一 关系与 电场强度 值 的 大 小 无关。 换言之 ， 载流子的 迁移率是 一 个 常数 。 然而 在 （水平 方向）电场强度 很 高 的 情况下 ， 载流子不 再符合这 一 线性模型。 当沿沟道的 电场达到某一 临界值ξc 时 ， 载流子的 速度将由 于 散射效应 （即载流子间 的 碰撞）而 趋于 饱和 。 时 钟抖动： 在 芯 片 的 某一 个 给定 点 上 时 钟周期发生暂时 的 变 化 ， 即时 钟周期在 每 个 不 同 的 周期上 可以 缩短或加长 。 逻辑综合： 逻辑综合的 任务是 产生一 个...
