方案900t运架一体机架梁

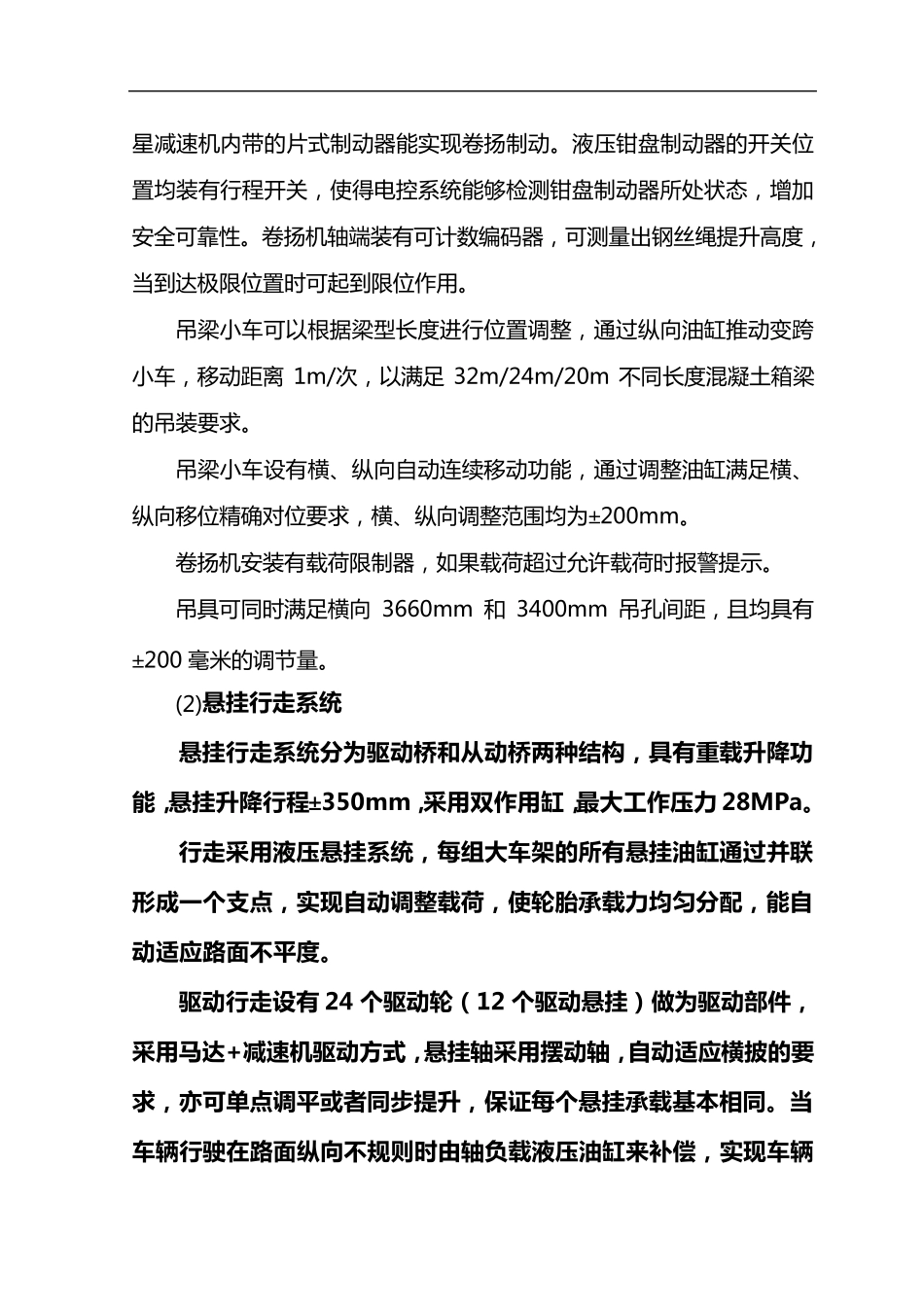

石 武 客 专 运 架 一体机架 梁方案 (一)双线整孔箱梁架 设方法及工艺 本 标 段 预 制 箱 梁 采 用 运 架 一 体 机 架 设 ， 施 工 顺 序 为 ： 拼 架 桥 机 →下导梁 就位→安装支座→梁 场取梁 →运 梁 →喂梁 →落梁 →架 桥 机 退回→支腿转移。 1.施工准备 (1)运 架 梁 一 体 机 的组装、检查调试。 (2)梁 场制 作提梁 台座、设 置走行标 志。 (3)对所架 设 的桥 梁 工 程进行结构及质量检查、对运 架 梁 一 体 机 的走行线路进行检查。 (4)对预 制 箱 梁 进行结构及质量检查， 对支座和灌浆料等进行检查。 2.运 架 梁一体机组成 运 架 梁 一 体 机 由起重小车、金属结构、液压悬挂、转向系统、辅助支腿、动力系统、液压系统、电控系统及驾驶室等部件组成。 (1)起重小车 起重小车主要由液压卷扬机 、滑轮组、固定支架 、吊具和变跨小车等组成。 卷扬系统： 共设 四台液压卷扬机 ， 为 起升机 构用 。一 边的两个卷筒共用 一 根钢丝绳 ， 另两台卷筒各有一 根钢丝绳， 实现四点吊装三 点平 衡 。与 卷筒同 轴 安装有行星 减 速 机 和液压变量马 达 ， 减 速 器 和液压马 达 间 装有制 动器 。卷扬机 设 有多 级 制 动， 首 先 通 过 液压系统卷扬多 路阀 的关 闭能 实现卷扬制 动， 其 次 采 用 双 液压钳 盘 式 制 动器 在 卷筒处 制 动， 再 者 行 星 减 速 机 内 带 的 片 式 制 动 器 能 实 现 卷 扬 制 动 。 液 压 钳 盘 制 动 器 的 开 关 位置 均 装 有 行 程 开 关 ， 使 得 电 控 系 统 能 够 检 测 钳 盘 制 动 器 所 处 状 态 ， 增 加安 全 可 靠 性 。 卷 扬 机 轴 端 装 有 可 计 数 编 码 器 ， 可 测 量 出 钢 丝 绳 提 升 高 度 ，当 到 达 极 限 位 置 时 可 起 到 限 位 作 用 。 吊 梁 小 车 可 以 根 据 梁 型 长 度 进 行 位 置 调 整 ， 通 过 纵 向 油 缸 推 动 变 跨小 车 ， 移 动 距 离1m/次 ， 以 满 足32m/24m/20m 不 同 长 度 混 凝 土 箱 梁的 吊 装 要 求 。 吊 梁 小 车 设 有 横 、纵 向 自动 连续移 动 功能 ， 通 过 调 整 油 缸 满 足...
