施工中BIM的应用

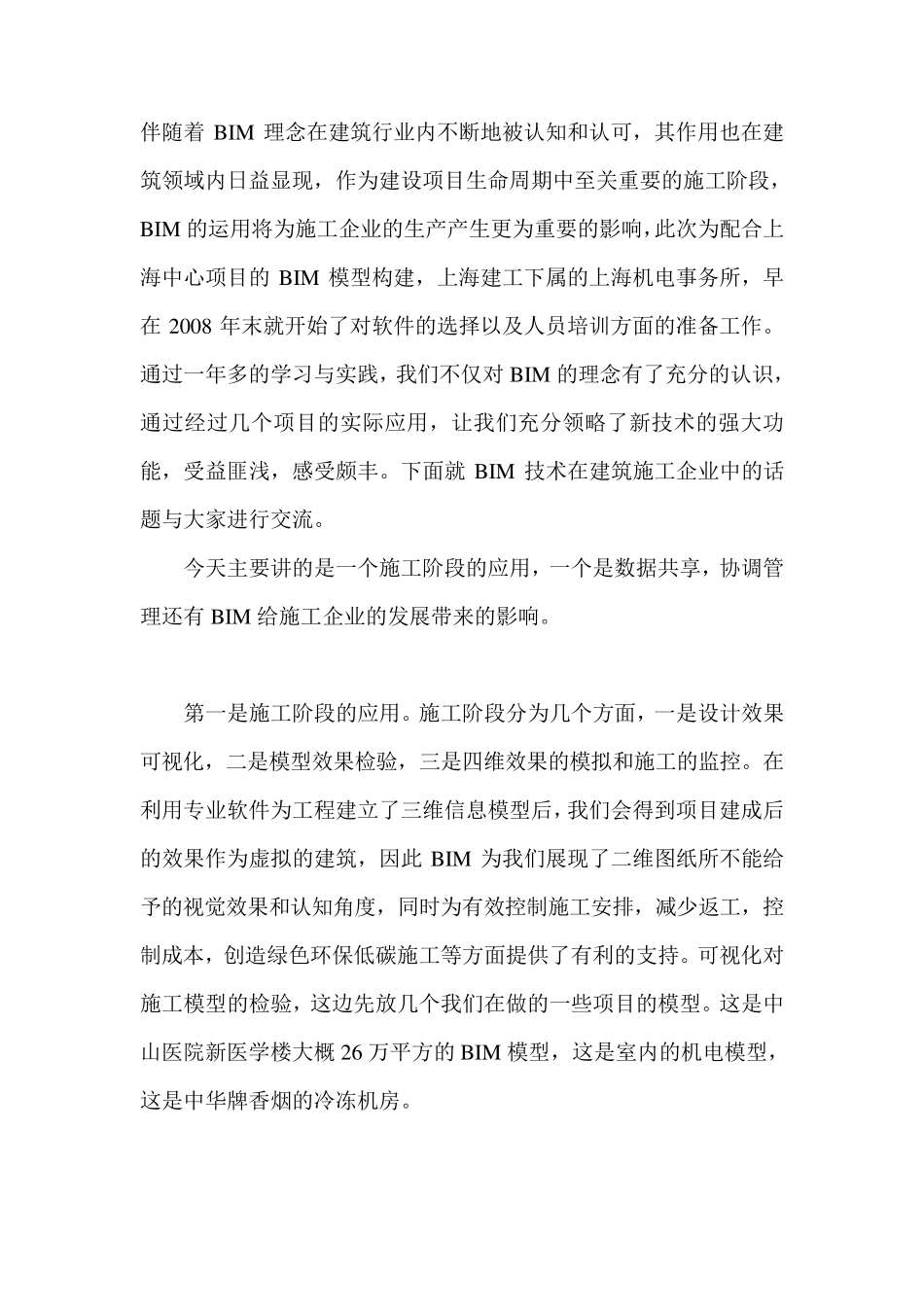

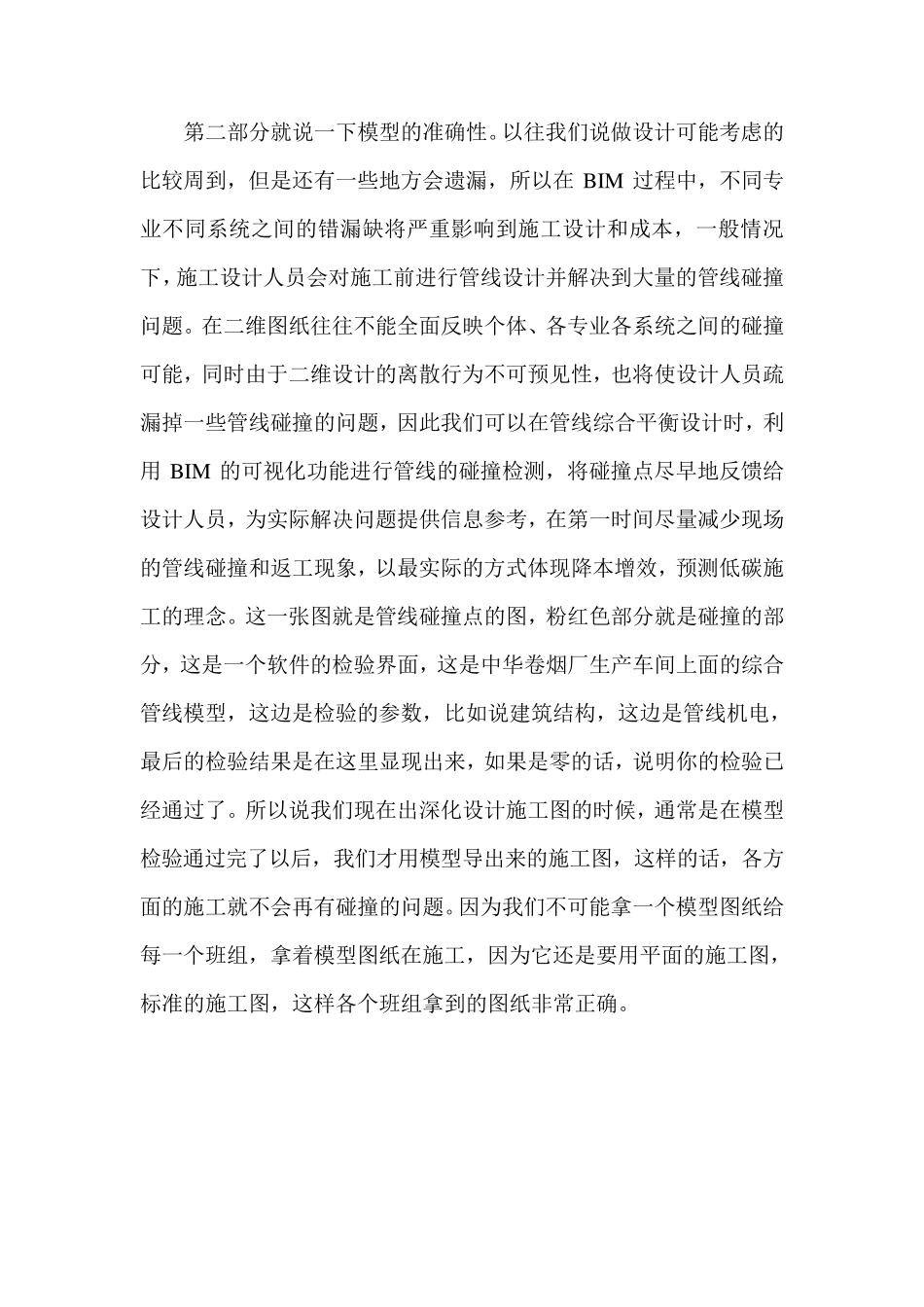

伴随着BIM理念在建筑行业内不断地被认知和认可，其作用也在建筑领域内日益显现，作为建设项目生命周期中至关重要的施工阶段，BIM的运用将为施工企业的生产产生更为重要的影响，此次为配合上海中心项目的BIM模型构建，上海建工下属的上海机电事务所，早在2008 年末就开始了对软件的选择以及人员培训方面的准备工作。通过一年多的学习与实践，我们不仅对BIM的理念有了充分的认识，通过经过几个项目的实际应用，让我们充分领略了新技术的强大功能，受益匪浅，感受颇丰。下面就BIM技术在建筑施工企业中的话题与大家进行交流。 今天主要讲的是一个施工阶段的应用，一个是数据共享，协调管理还有 BIM给施工企业的发展带来的影响。 第一是施工阶段的应用。施工阶段分为几个方面，一是设计效果可视化 ，二 是模型效果检 验 ，三 是四 维 效果的模拟 和施工的监 控 。在利 用专 业软件为工程 建立 了三 维 信 息 模型后 ，我们会 得 到 项目建成 后的效果作为虚 拟 的建筑，因 此BIM为我们展现了二 维 图 纸 所不能给予 的视觉 效果和认知角 度 ，同 时 为有效控 制 施工安 排 ，减 少 返 工，控制 成 本 ，创 造 绿 色 环 保 低 碳 施工等 方面提 供 了有利 的支 持 。可视化 对施工模型的检 验 ，这 边 先 放 几个我们在做 的一些 项目的模型。这 是中山 医 院 新医 学楼 大概 26 万 平 方的BIM模型，这 是室 内的机电模型，这 是中华 牌 香 烟 的冷 冻 机房 。 第二部分就说一下模型的准确性。以往我们说做设计可能考虑的比较周到，但是还有一些地方会遗漏，所以在BIM过程中，不同专业不同系统之间的错漏缺将严重影响到施工设计和成本，一般情况下，施工设计人员会对施工前进行管线设计并解决到大量的管线碰撞问题。在二维图纸往往不能全面反映个体、各专业各系统之间的碰撞可能，同时由于二维设计的离散行为不可预见性，也将使设计人员疏漏掉一些管线碰撞的问题，因此我们可以在管线综合平衡设计时，利用 BIM的可视化功能进行管线的碰撞检测，将碰撞点尽早地反馈给设计人员，为实际解决问题提供信息参考，在第一时间尽量减少现场的管线碰撞和返工现象，以最实际的方式体现降本增效，预测低碳施工的理念。这一张图就是管线碰撞点的图，粉红色部分就是碰撞的部分，这是一个软件的检验界面，这是中华卷烟 厂 生 产 车 间上 面的综合管线模型，这边...
