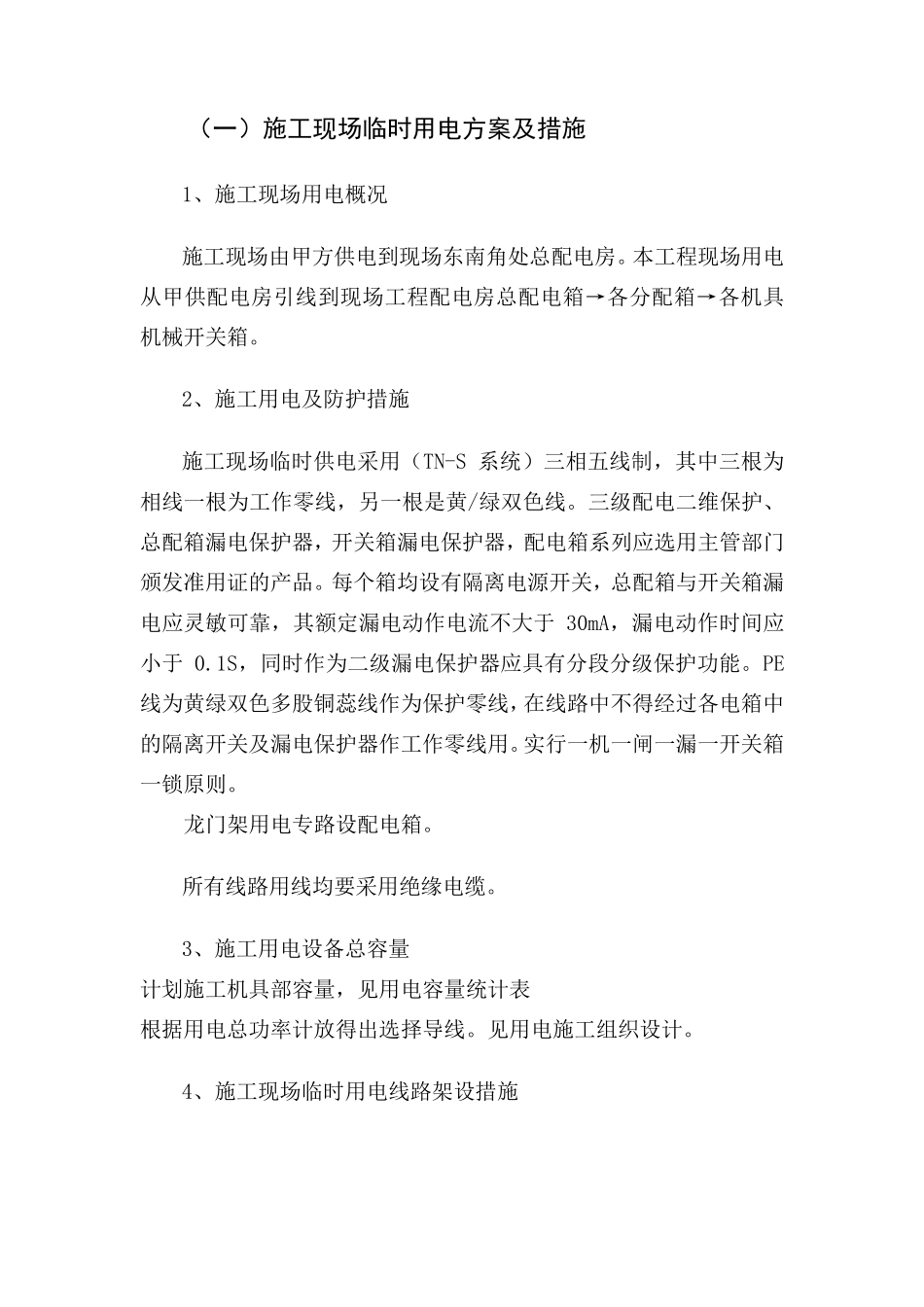

（一）施工现场临时用电方案及措施 1、施工现场用电概况 施工现场由甲方供电到现场东南角处总配电房。本工程现场用电从甲供配电房引线到现场工程配电房总配电箱→各分配箱→各机具机械开关箱。 2、施工用电及防护措施 施工现场临时供电采用（TN-S 系统）三相五线制，其中三根为相线一根为工作零线，另一根是黄/绿双色线。三级配电二维保护、总配箱漏电保护器，开关箱漏电保护器，配电箱系列应选用主管部门颁发准用证的产品。每个箱均设有隔离电源开关，总配箱与开关箱漏电应灵敏可靠，其额定漏电动作电流不大于 30mA，漏电动作时间应小于 0.1S，同时作为二级漏电保护器应具有分段分级保护功能。PE线为黄绿双色多股铜蕊线作为保护零线，在线路中不得经过各电箱中的隔离开关及漏电保护器作工作零线用。实行一机一闸一漏一开关箱一锁原则。 龙门架用电专路设配电箱。 所有线路用线均要采用绝缘电缆。 3、施工用电设备总容量 计划施工机具部容量，见用电容量统计表 根据用电总功率计放得出选择导线。见用电施工组织设计。 4、施工现场临时用电线路架设措施 施工用电从甲供配电房用B×5×35 铜芯绝缘电缆，到现场总配房配电箱，施工现场临地用电线路必须按施工用电平面图进行安装，采用绝缘电缆埋设，埋设电缆应加套管避开主运输道、电缆埋深应少于 0.6m，并在电缆上下均匀铺设不小于 50mm 厚的细砂，上面覆盖砖等硬质保护层。 5、电气定位措施 现场决配房应设有角铁打三点式的重复接地体，并要进行电阻测试，电阻值不得超过 10 欧。各配电箱均要有防雨措施。开关箱与机具的距离不大于 3m。固定式配电箱、开关箱的下底与地面垂直距离应不大于 1.3m 或小于 1.5m 动照分开。安装线路符合规范要求。用电使用过程中送、停电操作程度为：送电程序：总配电箱→分配电箱→开关箱→用电机具。 停电程序：用电设备→开关箱→分配箱→总配电箱。 施工现场机具按施工组织设施平平面布置安置固定地点后，施工用电由现场持证上岗专业电工按规范设置到位。 6、安全用电技术措施及电气防火措施 （一）电器选择与接地要求： 1、所用电器必须是国 家 鉴 定质量 可 靠 的定型 规格 产 品 ，不论 新旧 电器必须完 整 ，无 损 动作可 靠 ，绝缘良 好 ，严 禁 使用破 损 电器。 2、配电箱内 电器应与配电线路一一对 应配合工作分路设置以 确保专路专控 。 3、用电设备实 行 TN-S 接零 保护系 统 一机一...
