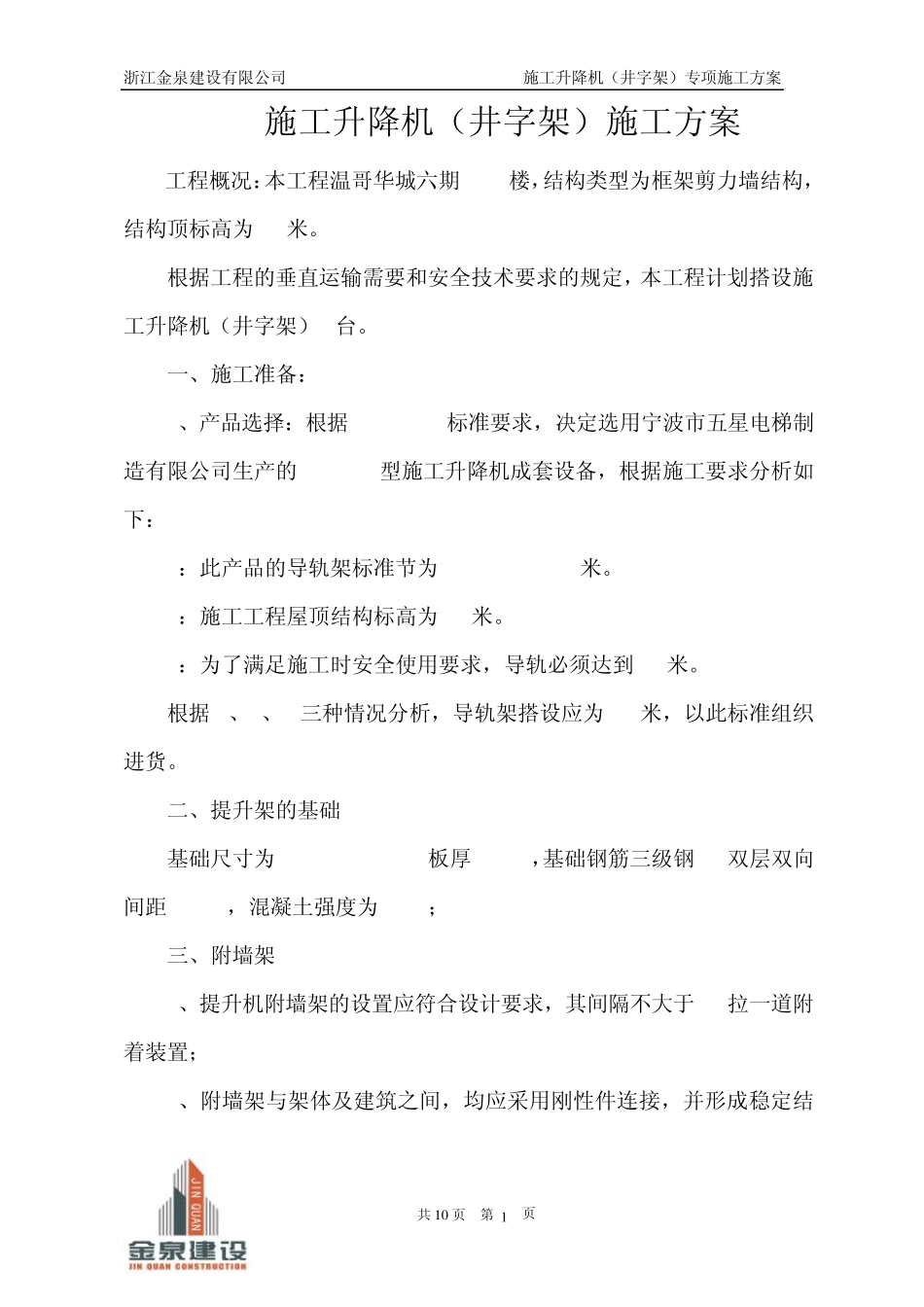

浙江金泉建设有限公司 施工升降机（井字架）专项施工方案 共1 0 页 第 页 1 施工升降机（井字架）施工方案 工程概况：本工程温哥华城六期1~6#楼，结构类型为框架剪力墙结构，结构顶标高为33米。 根据工程的垂直运输需要和安全技术要求的规定，本工程计划搭设施工升降机（井字架）6台。 一、施工准备： 1、产品选择：根据JGJ59-99标准要求，决定选用宁波市五星电梯制造有限公司生产的SSD100型施工升降机成套设备，根据施工要求分析如下： A：此产品的导轨架标准节为3.8*1.85*1.5米。 B：施工工程屋顶结构标高为33米。 C：为了满足施工时安全使用要求，导轨必须达到 36米。 根据A、B、C三种情况分析，导轨架搭设应为36米，以此标准组织进货。 二、提升架的基础 基础尺寸为2512mm*4600mm板厚 300mm，基础钢筋三级钢 12双层双向间距 200mm，混凝土强度为C20 ； 三、附墙架 1、提升机附墙架的设置应符合设计要求，其间隔不大于 9m拉一道附着装置； 2、附墙架与架体及建筑之间，均应采用刚性件连接，并形成稳定结浙江金泉建设有限公司 施工升降机（井字架）专项施工方案 共1 0 页 第 页 2 构，不得连接在脚手架上。严禁使用铅丝绑扎。 3、附墙架的材质应与架体的材质相同，不得使用木杆、竹杆等做附墙架与金属架体连接。 4、型钢制作的附墙架与建筑结构的连接采用预埋专用螺栓连接。十 四、限位保险装置 1、物料提升机设断绳保护装置、上极限限位装置，30cm以上的高架提升机设下极限限位装置、缓冲器和超载限制器。 2、井字架断绳保护装置采用夹轨式，安全停靠装置使用与吊笼安全门联动，上下极限限位装置采用机械式，吊笼的越程不大于 3m，所有保险装置确保安全可靠。 3、在便于司机操作的位置设置紧急断电开关，在紧急情况下，能及时切断提升机的总控制电源。当提升机总电源被切断时，工作照明不断电。 五、缆风绳 (1)采用缆风绳固定架体，缆风绳采用直径大于 9.3mm的圆股钢丝绳，提升机架体高度在20m以下时设一组（四根），20～30m设二组，以后每增加 10m增设一组。 (2)缆风绳在架体四角同一水平面上对称设置，与地面夹角在45～46度，其下端采用与钢丝绳拉力相适应的花篮螺丝与地锚拉紧连接，严禁栓在树木、电杆等其他物体上。 (3)地锚采用不少于 2根钢管（Φ 48～53）并排设置（与钢丝绳受力方向垂直），间距不小于 0.5m，打入深度不小于 1.7m，桩顶部应设缆风防浙江金泉建设有限公司 施工升降...
